Шаровые краны для теплоснабжения СИТАЛ

Каталог Ситал (Sital) шаровые краны для систем теплоснабжения




Редуцированные (стандартнопроходные) шаровые краны СИТАЛ для установки в камерах, павильонах и тепловых пунктах

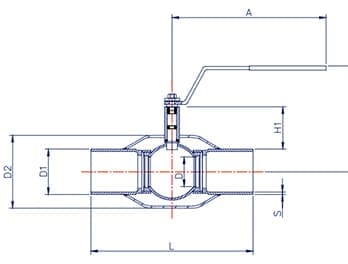

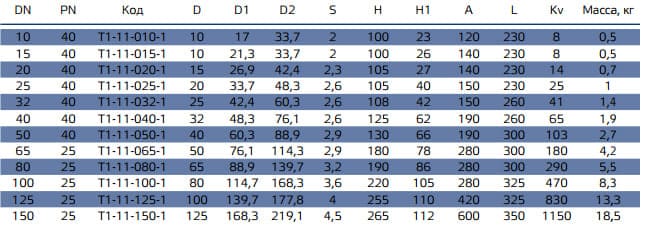

СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

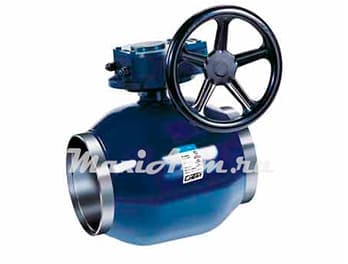

СЕРИЯ Т1-11-2 (сварка/сварка с механическим редуктором)
СЕРИЯ Т1.2-11-1 усиленная (сварка/сварка с ручкой)
СЕРИЯ Т1.2-11-2 усиленная (сварка/сварка с механическим редуктором).
СЕРИЯ Т1-22-1 (фланец/фланец с ручкой)
СЕРИЯ Т1-22-2 (фланец/фланец с механическим редуктором)
СЕРИЯ Т1-13-1 (сварка/резьба с ручкой)
СЕРИЯ Т1-33-1 (резьба /резьба с ручкой)

СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 10 — 150 – оцинкованная сталь

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 200 мм.

Вариант исполнения:

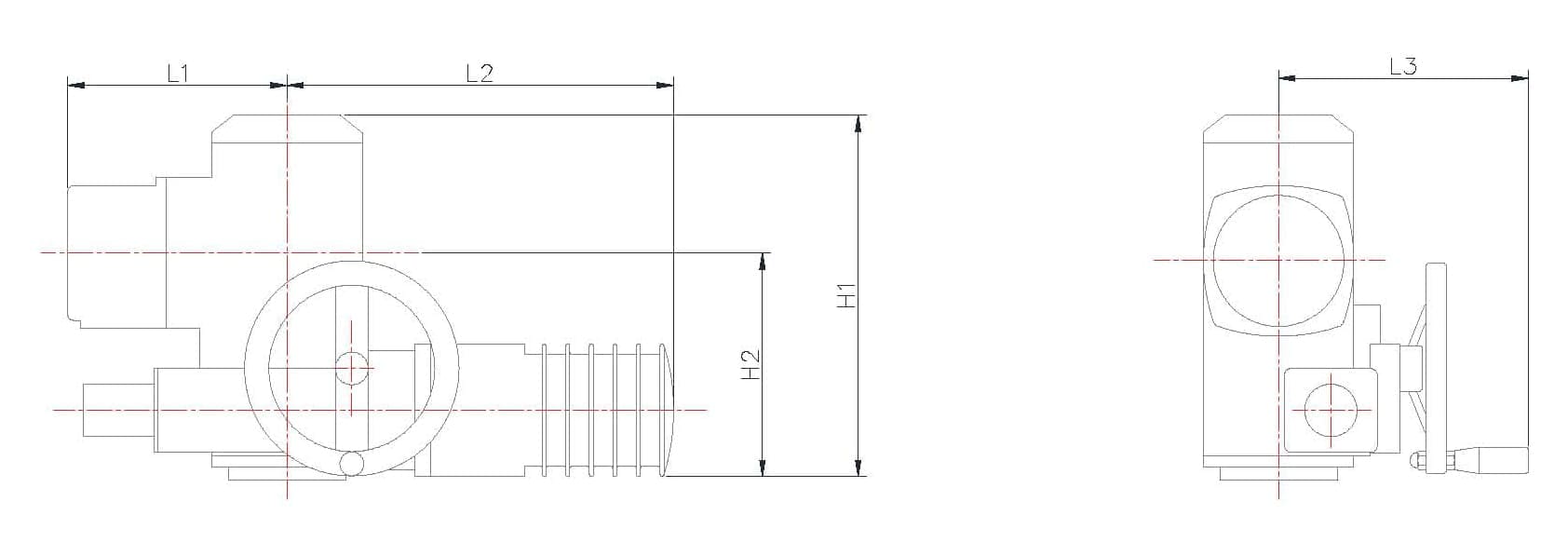

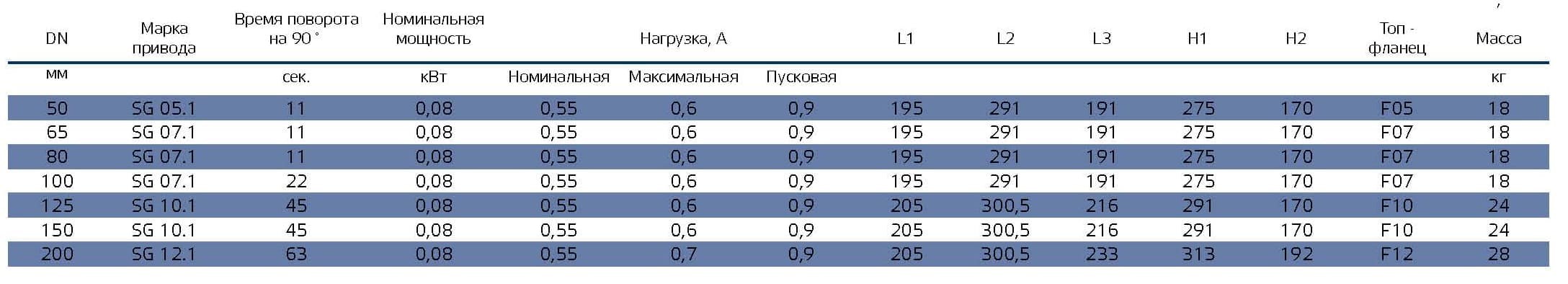

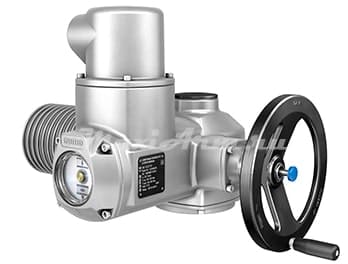

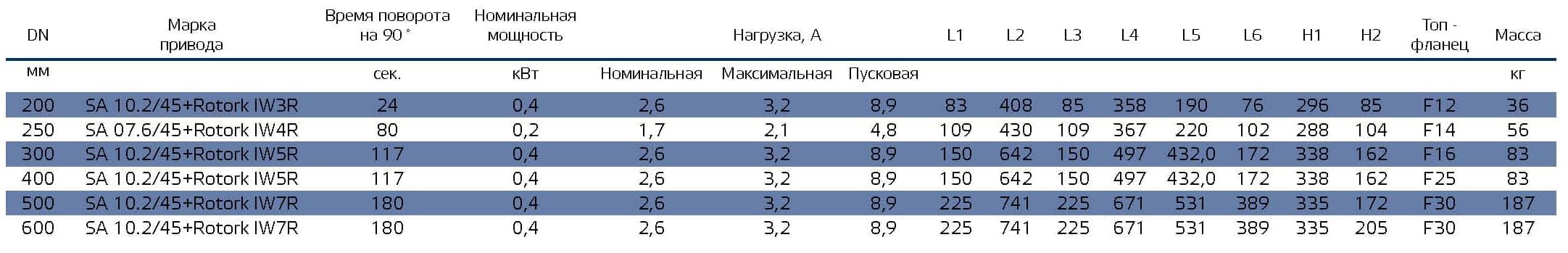

Возможна комплектация электроприводом AUMA и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.



СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

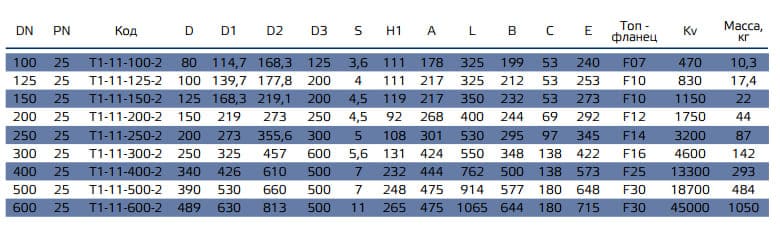

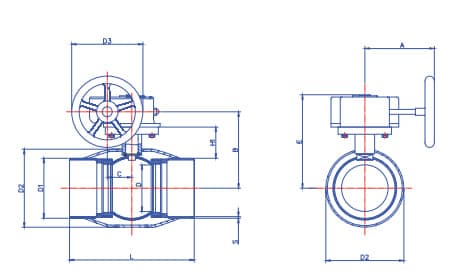

СЕРИЯ Т1-11-2 (сварка/сварка с механическим редуктором)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 10 — 600 – механический редуктор с червячной передачей ProGear

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 250 мм

Вариант исполнения:

Возможна комплектация электроприводом AUMA и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.





СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

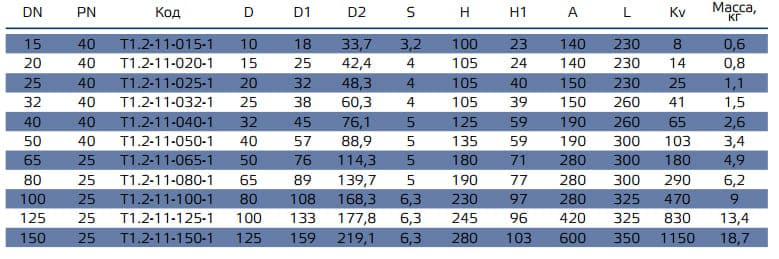

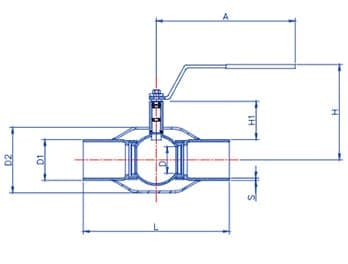

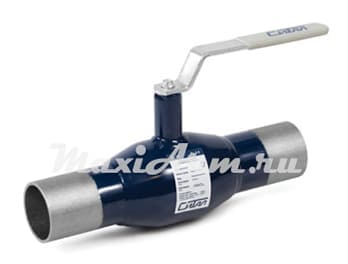

СЕРИЯ Т1.2-11-1 усиленная (сварка/сварка с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 15-150 - оцинкованная сталь

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 200 мм

Вариант исполнения:

Возможна комплектация электроприводом AUMA и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.





СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

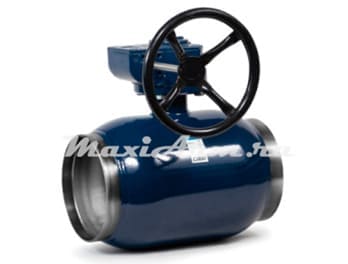

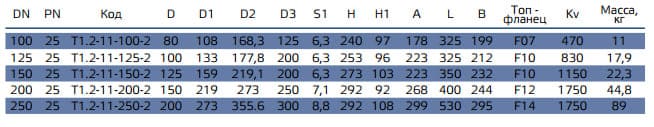

СЕРИЯ Т1.2-11-2 усиленная (сварка/сварка с механическим редуктором)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 100-250 - механический редуктор с червячной передачей ProGear

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 250 мм

Вариант исполнения:

Возможна комплектация электроприводом AUMA и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.





СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

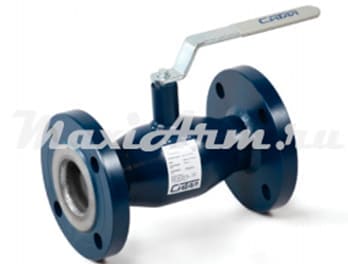

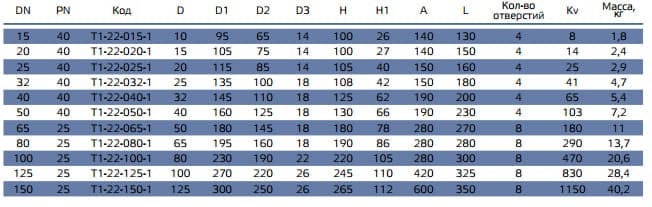

СЕРИЯ Т1-22-1 (фланец/фланец с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 15-150 - оцинкованная сталь

Тип присоединения:
фланец/фланец (в соответствии с ГОСТ)

Tемпература:
-40 до +200С;

Внимание: использование шарового крана как балансировочный ЗАПРЕЩЕНО.

Вариант исполнения:

Возможна комплектация электроприводом AUMA и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.





СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

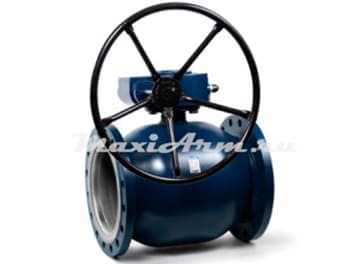

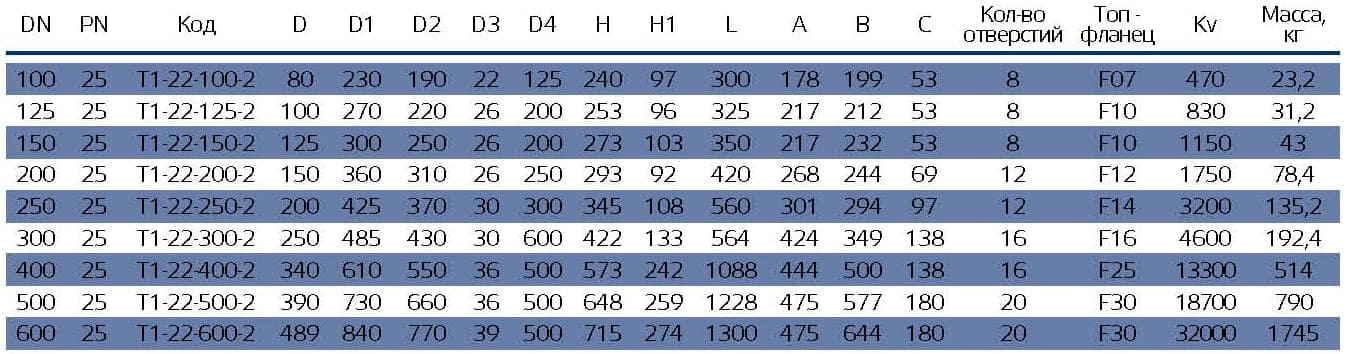

СЕРИЯ Т1-22-2 (фланец/фланец с механическим редуктором)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 100-600 - механический редуктор с червячной передачей ProGear

Тип присоединения:
фланец/фланец (в соответствии с ГОСТ)

Tемпература:
-40 до +200С;

Внимание: использование шарового крана как балансировочный ЗАПРЕЩЕНО.

Вариант исполнения:

Возможна комплектация электроприводом AUMA и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.





СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

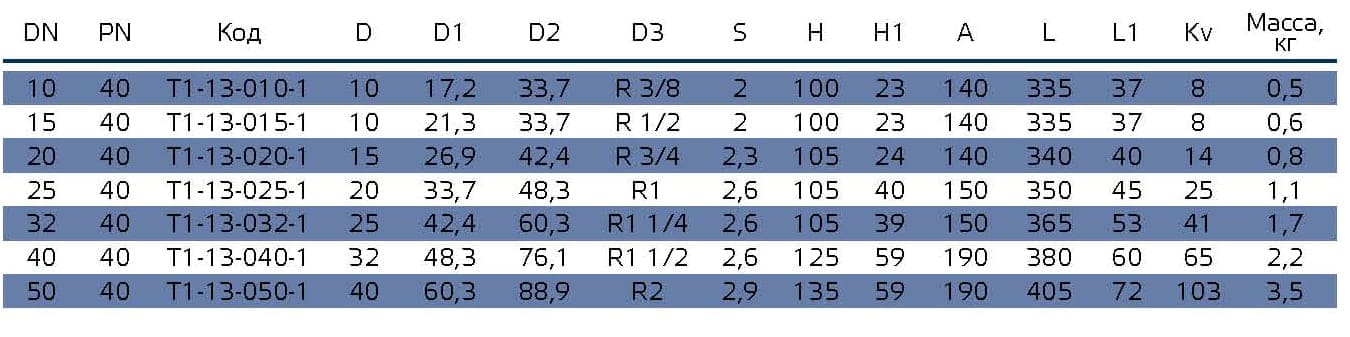

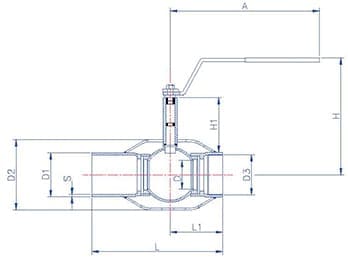

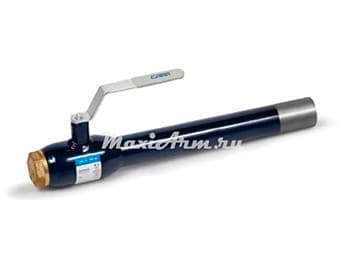

СЕРИЯ Т1-13-1 (сварка/резьба с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 10-50 - оцинкованная сталь

Тип присоединения:
Сварка/резьба

Tемпература:
-40 до +200С;

Внимание:
1. Предназначен для дренирования воздуха с трубопровода.
2. Во избежание травматизма приводить в действие шаровой кран с закрученной заглушкой ЗАПРЕЩЕНО.
3. По окончанию дренирования заглушку установить на место.







СЕРИЯ Т1-11-1 (сварка/сварка с ручкой)

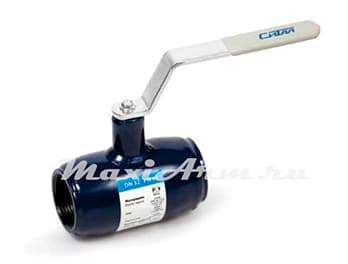

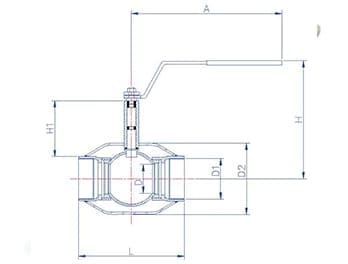

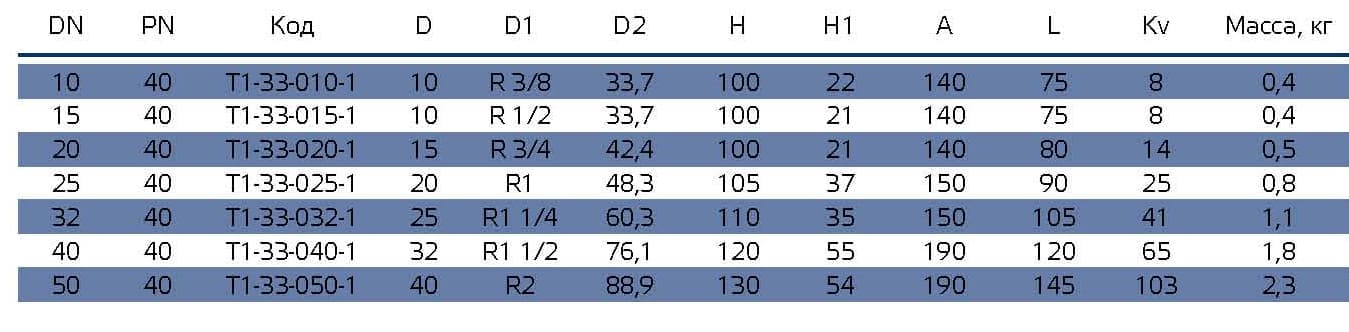

СЕРИЯ Т1-33-1 (резьба /резьба с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 10-50 - оцинкованная сталь

Тип присоединения:
Резьба/резьба

Tемпература:
-40 до +200С;

Вариант исполнения:

Возможна комплектация электроприводом AUMA SG и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.






Редуцированные (стандартнопроходные) шаровые краны СИТАЛ для бесканальной прокладки в ППУ изоляции

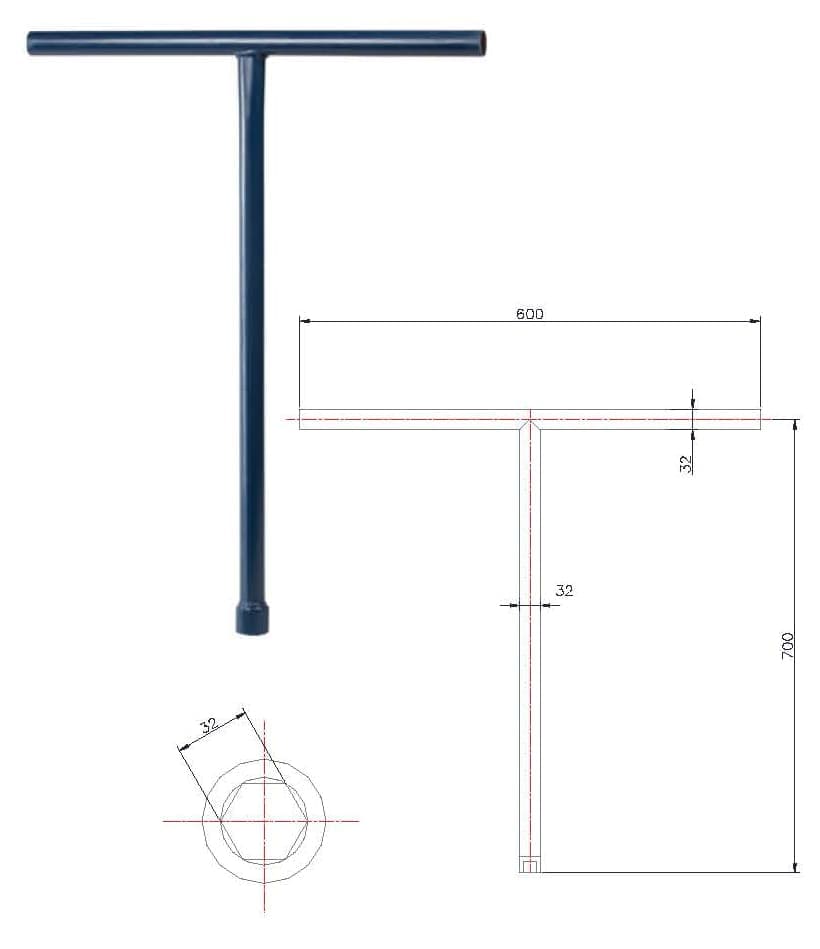

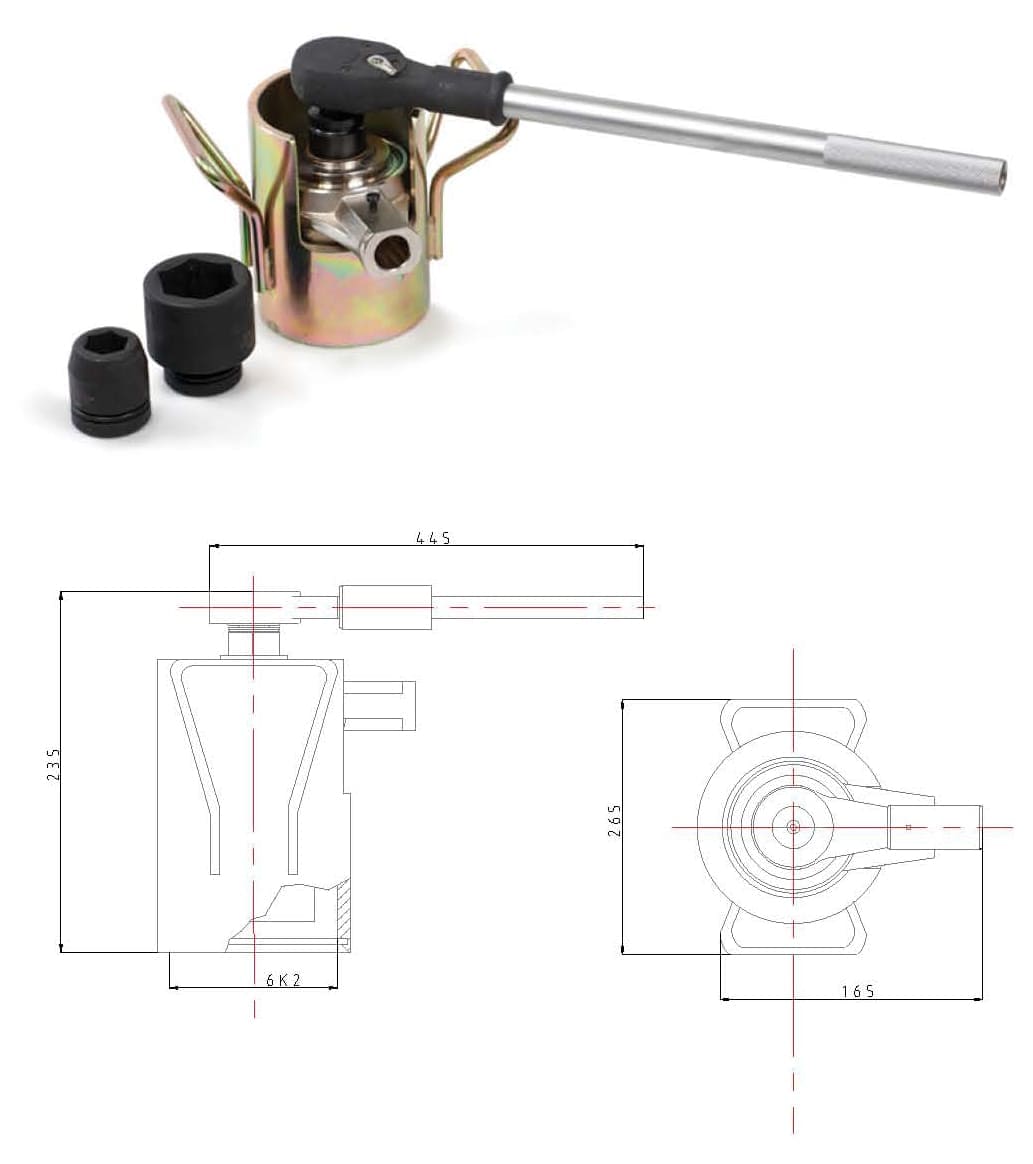

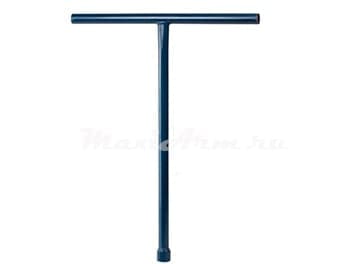

СЕРИЯ Т4-11-4 (сварка/сварка под Т-ключ)
СЕРИЯ Т4-11-5 (сварка/сварка с механическим редуктором)

Редуцированные (стандартнопроходные) шаровые краны СИТАЛ для бесканальной прокладки в ППУ изоляции

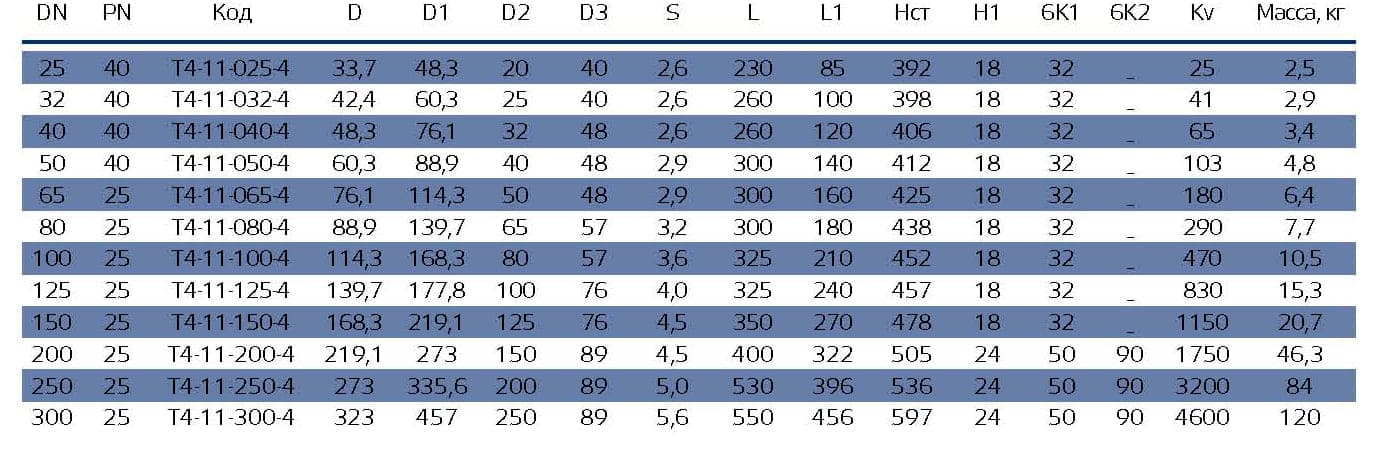

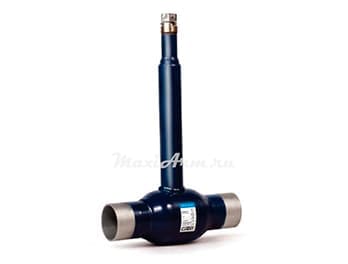

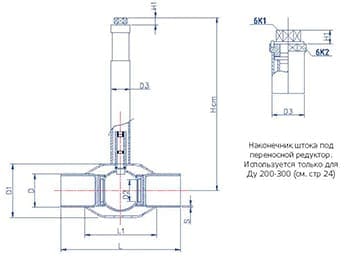

СЕРИЯ Т4-11-4 (сварка/сварка под Т-ключ)

Редуцированные (стандартнопроходные) шаровые краны СИТАЛ для бесканальной прокладки в ППУ изоляции



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
углепластик PTFE (Политетрафторэтилен)

Рукоятка:
DN 100-250 - механический редуктор с червячной передачей ProGear

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

Редуцированные (стандартнопроходные) шаровые краны СИТАЛ для бесканальной прокладки в ППУ изоляции

Внимание:
1. Нст - стандартная (минимальная) высота от продольной оси шарового крана до верха шестигранника под Т - ключ. Требуемая высота указывается в наименовании (заказе) шарового крана.
2. Строительная длина изолированного изделия принимается по каталогу производителя ППУ изоляции.

Вариант исполнения:

При необходимости поставки с высотой шарового крана менее Нст обратиться к производителю

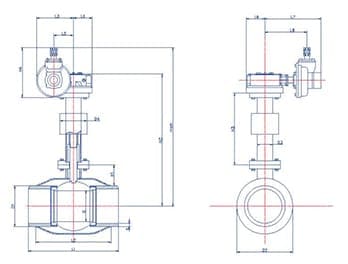

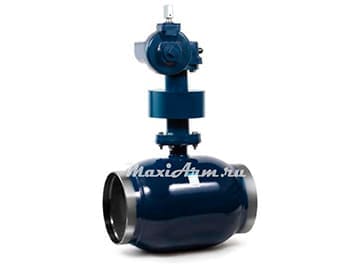

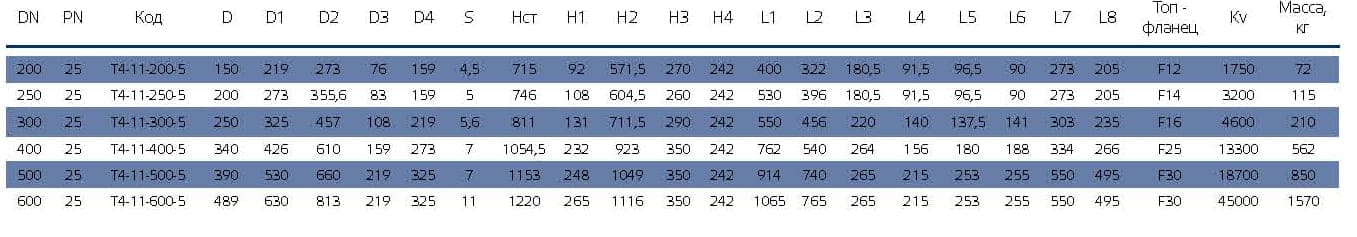

СЕРИЯ Т4-11-5 (сварка/сварка с механическим редуктором)

СЕРИЯ Т4-11-5 (сварка/сварка с механическим редуктором)

СЕРИЯ Т4-11-5 (сварка/сварка с механическим редуктором)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 200-600 - механический редуктор с червячной передачей ProGear под Т-ключ

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

СЕРИЯ Т4-11-5 (сварка/сварка с механическим редуктором)

Внимание:
1. Нст - стандартная (минимальная) высота от продольной оси шарового крана до верха шестигранника под Т - ключ. Требуемая высота указывается в наименовании (заказе) шарового крана.
2. Строительная длина изолированного изделия принимается по каталогу производителя ППУ изоляции.

Вариант исполнения:

При необходимости поставки с высотой шарового крана менее Нст обратиться к производителю

СЕРИЯ Т4-11-5 (сварка/сварка с механическим редуктором)




Редуцированные (стандартнопроходные) запорно регулирующие шаровые краны СИТАЛ

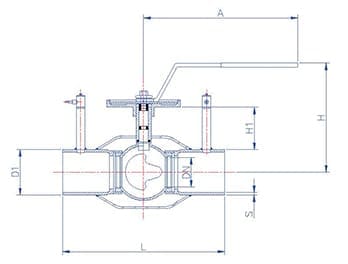

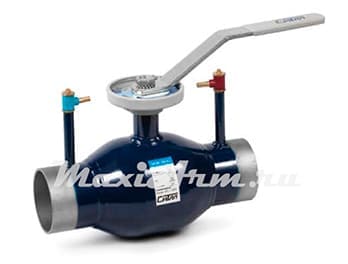

СЕРИЯ Т5-11-1 (сварка/сварка с ручкой)
СЕРИЯ Т5-22-1 (фланец/фланец с ручкой)

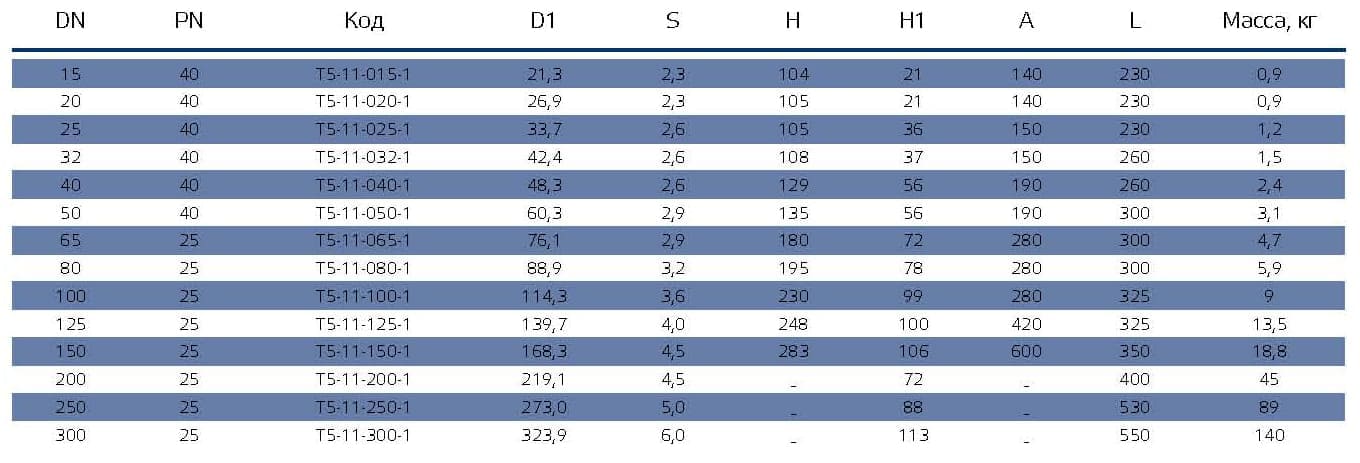

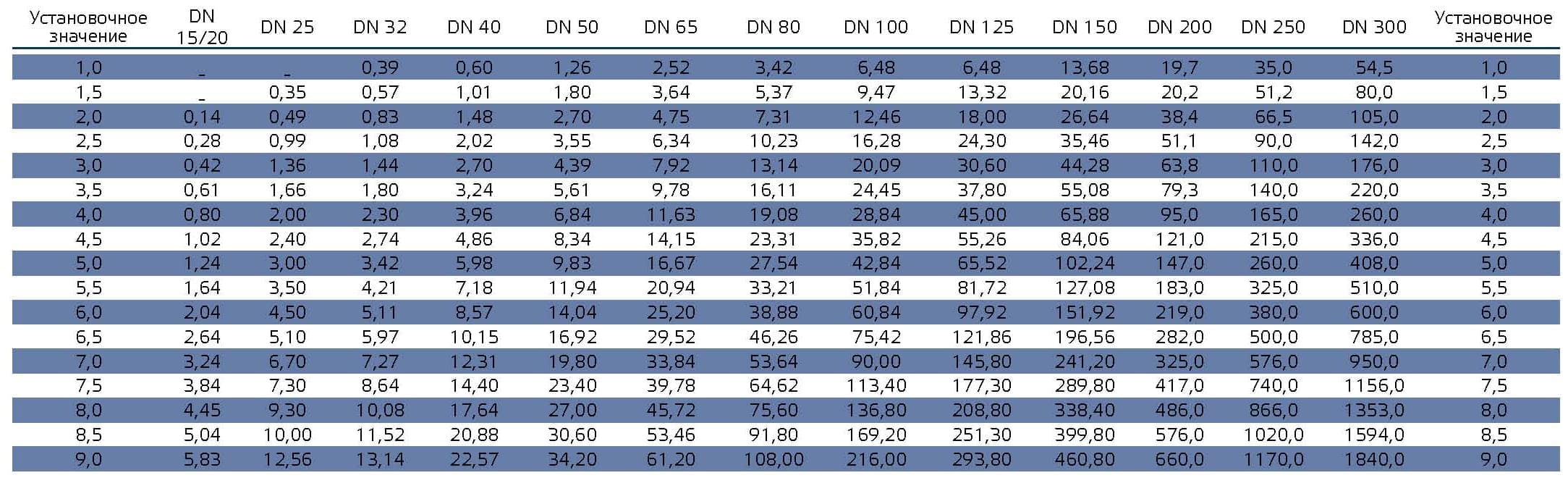

Таблица величин KV

Редуцированные (стандартнопроходные) запорно регулирующие шаровые краны СИТАЛ

СЕРИЯ Т5-11-1 (сварка/сварка с ручкой)

СЕРИЯ Т5-11-1 (сварка/сварка с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 15-150 - рукоятка, оцинкованная сталь DN 200-300 - механический редуктор с червячной передачей ProGear

Тип присоединения:
сварка/сварка

Tемпература:
-40 до +200С;

СЕРИЯ Т5-11-1 (сварка/сварка с ручкой)

Внимание: Профилированное проходное сечение обеспечивает равномерное изменение гидравлической характеристики крана по мере открытия.

Вариант исполнения:

Возможна комплектация электроприводом AUMA SAR и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара

СЕРИЯ Т5-11-1 (сварка/сварка с ручкой)



Редуцированные (стандартнопроходные) запорно регулирующие шаровые краны СИТАЛ

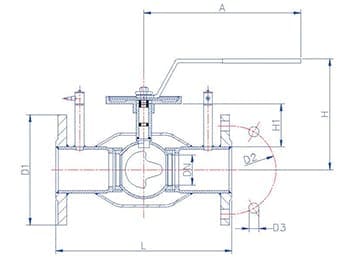

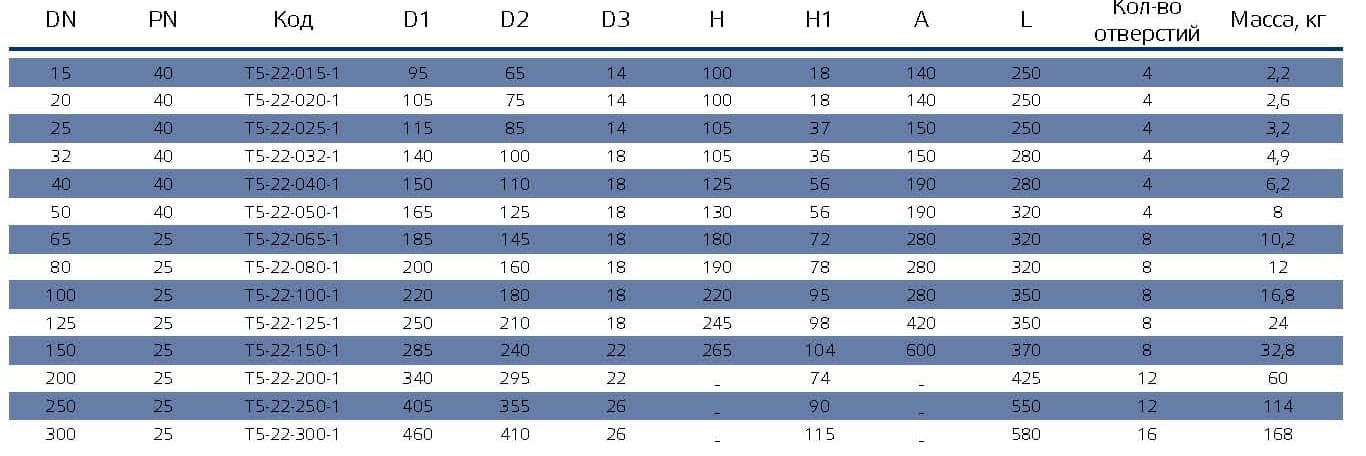

СЕРИЯ Т5-22-1 (фланец/фланец с ручкой)

СЕРИЯ Т5-22-1 (фланец/фланец с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 15-150 - рукоятка, оцинкованная сталь DN 200-300 - механический редуктор с червячной передачей ProGear

Тип присоединения:
Фланец/фланец (в соответствии с ГОСТ)

Tемпература:
-40 до +200С;

СЕРИЯ Т5-22-1 (фланец/фланец с ручкой)

Внимание: Профилированное проходное сечение обеспечивает равномерное изменение гидравлической характеристики крана по мере открытия.

СЕРИЯ Т5-22-1 (фланец/фланец с ручкой)



Таблица величин KV Таблица величин KV

Таблица величин KV




Полнопроходные шаровые краны СИТАЛ (штампосварные)

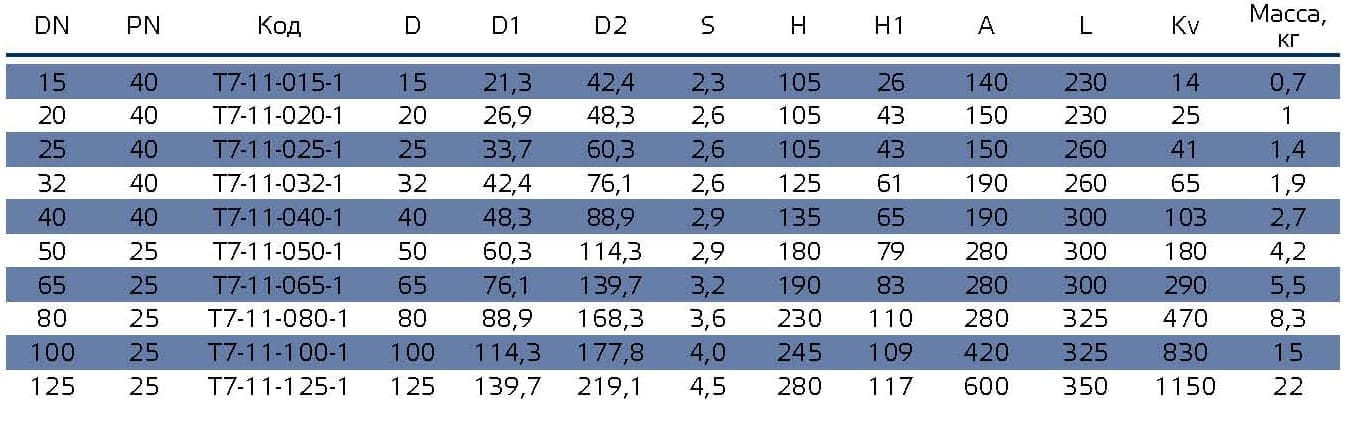

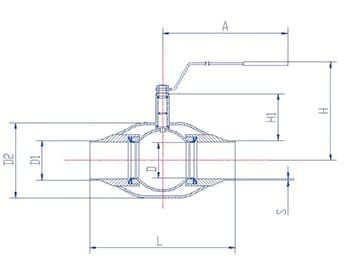

СЕРИЯ Т7-11-1 (Сварка/сварка с ручкой)
СЕРИЯ Т7-11-2 (Сварка/сварка с механическим редуктором)

Полнопроходные шаровые краны СИТАЛ (штампосварные)СЕРИЯ Т7-11-1 (Сварка/сварка с ручкой)

СЕРИЯ Т7-11-1 (Сварка/сварка с ручкой)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 15 -125 - оцинкованная сталь

Тип присоединения:
Фланец/фланец (в соответствии с ГОСТ)

Tемпература:
-40 до +200С;

СЕРИЯ Т7-11-1 (Сварка/сварка с ручкой)

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 200 мм.

Вариант исполнения:

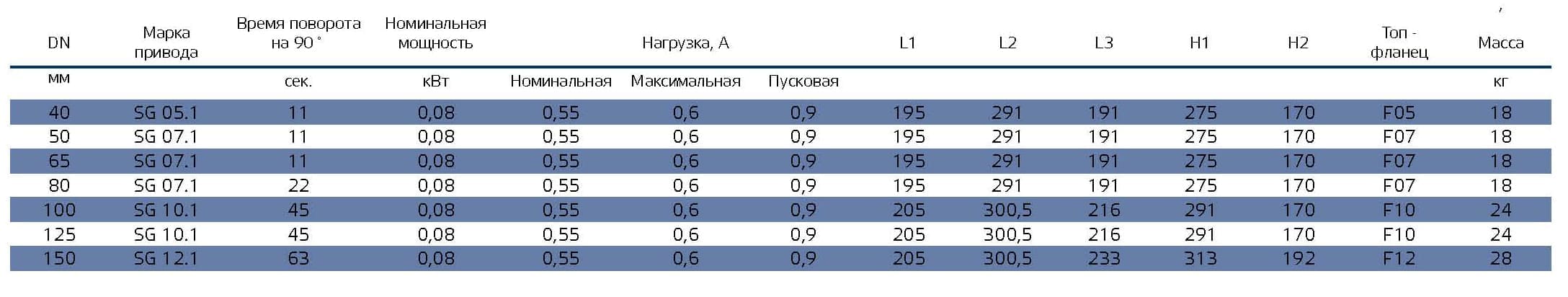

Возможна комплектация электроприводом AUMA SAR и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.

СЕРИЯ Т7-11-1 (Сварка/сварка с ручкой)



Полнопроходные шаровые краны СИТАЛ (штампосварные)СЕРИЯ Т7-11-2 (Сварка/сварка с механическим редуктором)

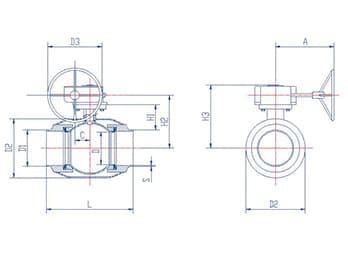

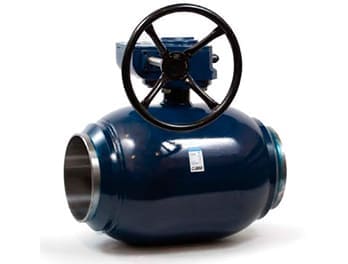

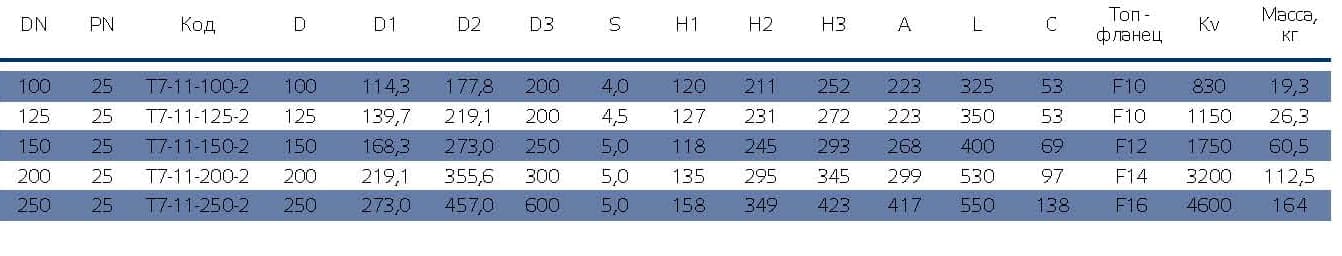

СЕРИЯ Т7-11-2 (Сварка/сварка с механическим редуктором)



Корпус:
P235 GH (09Г2С)

Шар:
AISI 304 (08Х18Н10)

Шток:
AISI 303 (12Х18Н9)

Уплотнение штока:
FPM (Витон)


Уплотнение шара:
PTFE (Политетрафторэтилен)

Рукоятка:
DN 100-250 - механический редуктор с червячной передачей ProGear

Тип присоединения:
Фланец/фланец (в соответствии с ГОСТ)

Tемпература:
-40 до +200С;

СЕРИЯ Т7-11-2 (Сварка/сварка с механическим редуктором)

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 200 мм.

Вариант исполнения:

Возможна комплектация электроприводом AUMA SAR и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.

СЕРИЯ Т7-11-2 (Сварка/сварка с механическим редуктором)




Полнопроходные шаровые краны СИТАЛ (ковано-литые) для установки в камерах, павильонах


СЕРИЯ Т8-11-2 (сварка/сварка с механическим редуктором)

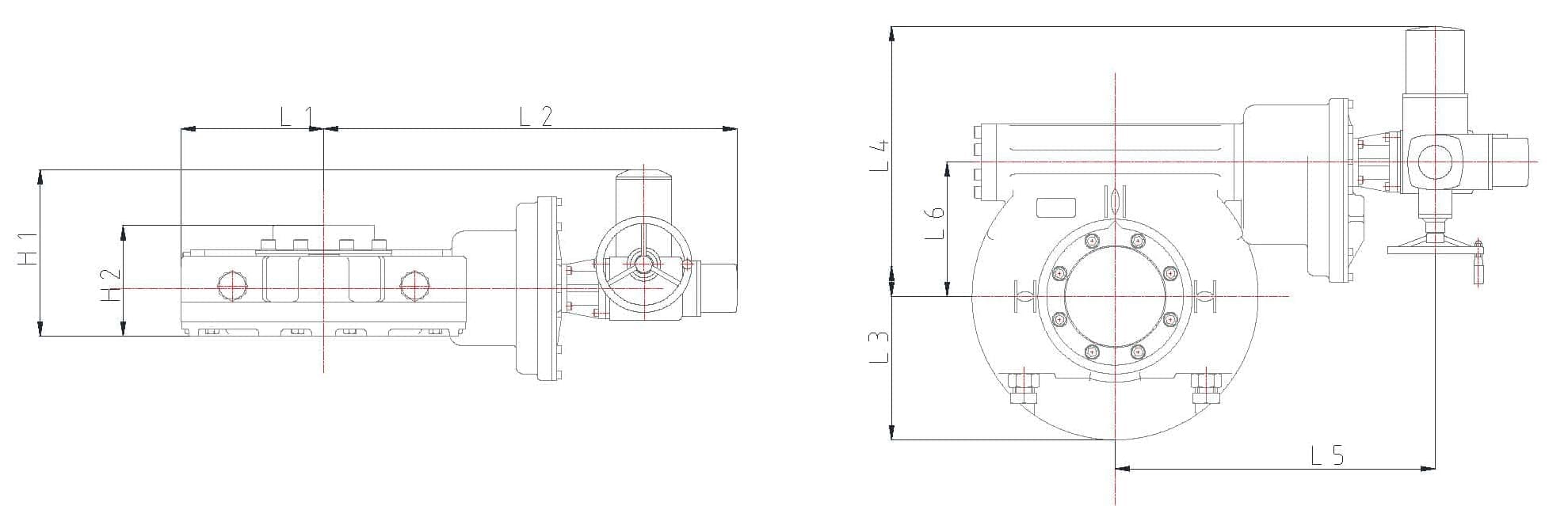

СЕРИЯ Т8-11-3 (сварка/сварка с электроприводом AUMA)

Полнопроходные шаровые краны СИТАЛ (ковано-литые) для установки в камерах, павильонах СЕРИЯ Т8-11-2 (Сварка/сварка с механическим редуктором)

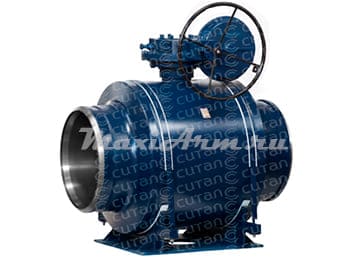

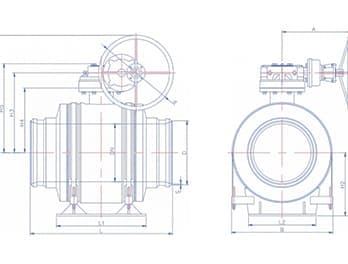

СЕРИЯ Т8-11-2 (Сварка/сварка с механическим редуктором)



Корпус:
A 350 LF2 (09Г2С)

Шар:
A 350 LF2 (09Г2С) c никелевым покрытием (Ni)

Уплотнение шара:
Devlon V-API + FPM (Витон)

Шток:
A182F6A (20Х13)

Уплотнение штока:
PTFE + FPM (Витон) + графит

Привод:
DN 150-1200 - механический редуктор с червячной передачей Rotork

Опора:
Скользящая, диэлектрическая, Ст 3

Тип присоединения:
Сварка/сварка

Tемпература:
-40 до +150С;

СЕРИЯ Т8-11-2 (Сварка/сварка с механическим редуктором)

Внимание: для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 200 мм.

Вариант исполнения:

Возможна комплектация электроприводом AUMA SAR и блоком управления для электропривода AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара.

СЕРИЯ Т8-11-2 (Сварка/сварка с механическим редуктором)



Полнопроходные шаровые краны СИТАЛ (ковано-литые) для установки в камерах, павильонах СЕРИЯ Т8-11-3 (сварка/сварка с электроприводом AUMA)

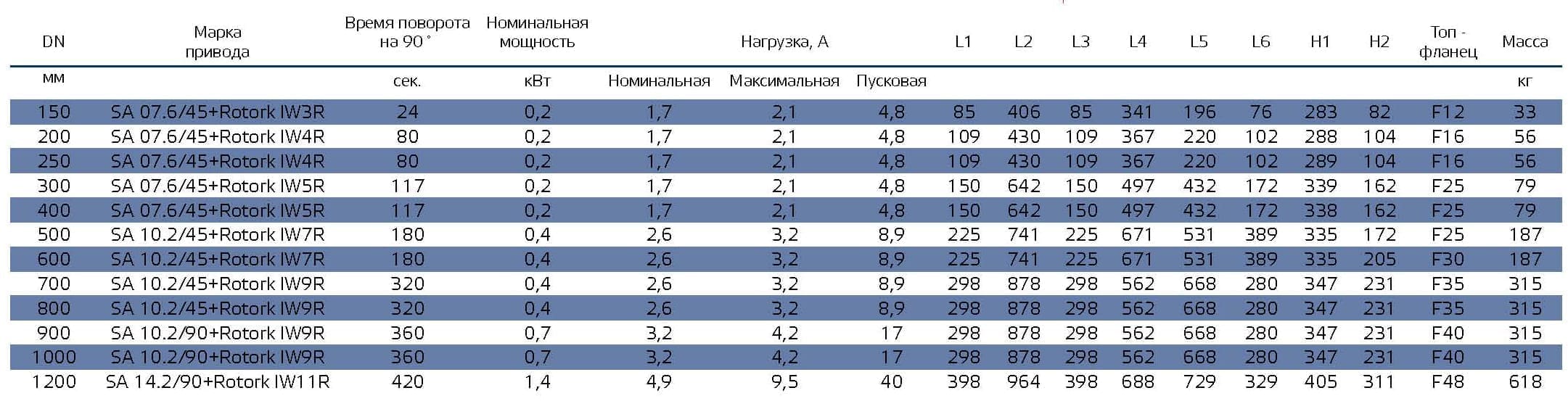

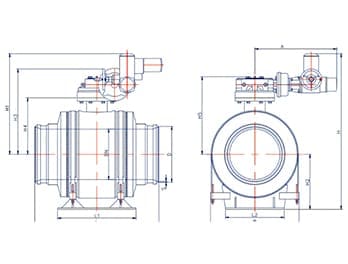

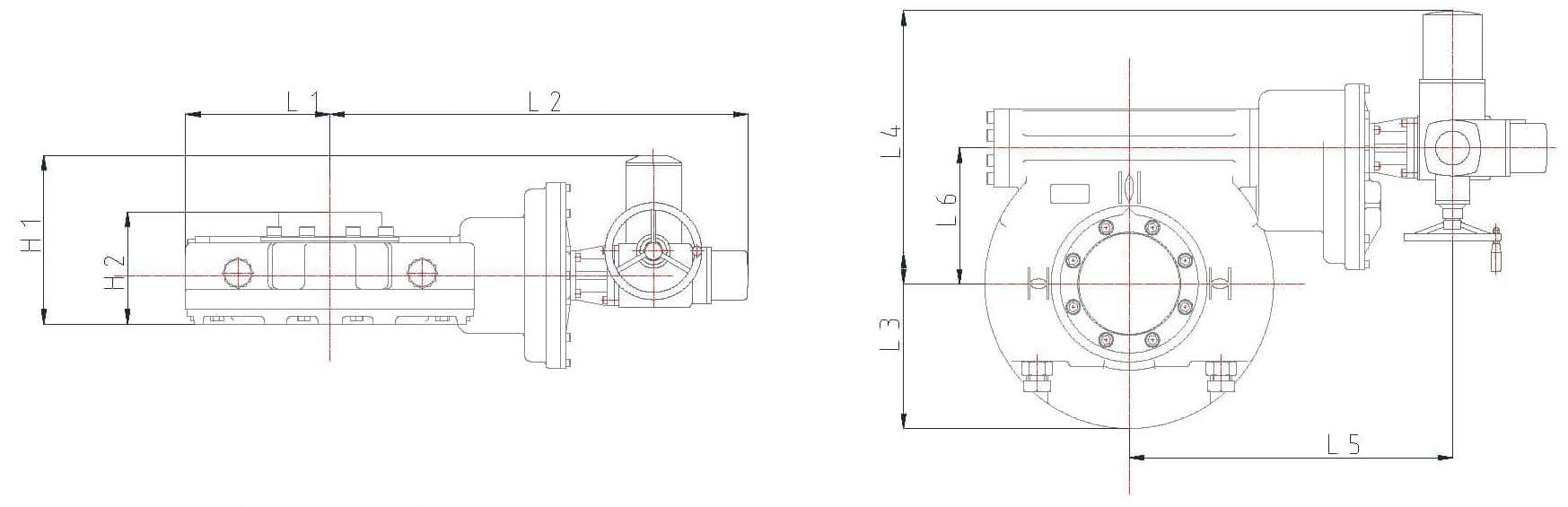

СЕРИЯ Т8-11-3 (сварка/сварка с электроприводом AUMA)



Корпус:
A 350 LF2 (09Г2С)

Шар:
A 350 LF2 (09Г2С) c никелевым покрытием (Ni)

Уплотнение шара:
Devlon V-API + FPM (Витон)

Шток:
A182F6A (20Х13)

Уплотнение штока:
PTFE + FPM (Витон) + графит

Привод:
Механический редуктор с червячной передачей Rotork в комплекте с электроприводом Auma SA

Опора:
Скользящая, диэлектрическая, Ст 3

Тип присоединения:
Сварка/сварка

Tемпература:
-40 до +150С;

СЕРИЯ Т8-11-3 (сварка/сварка с электроприводом AUMA)
СЕРИЯ Т8-11-3 (сварка/сварка с электроприводом AUMA)




Полнопроходные шаровые краны СИТАЛ (ковано-литые)для бесканальной прокладки в ППУ изоляции




Полнопроходные шаровые краны СИТАЛ (ковано-литые)для бесканальной прокладки в ППУ изоляции

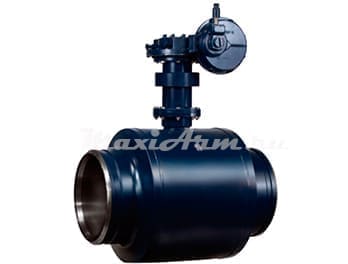

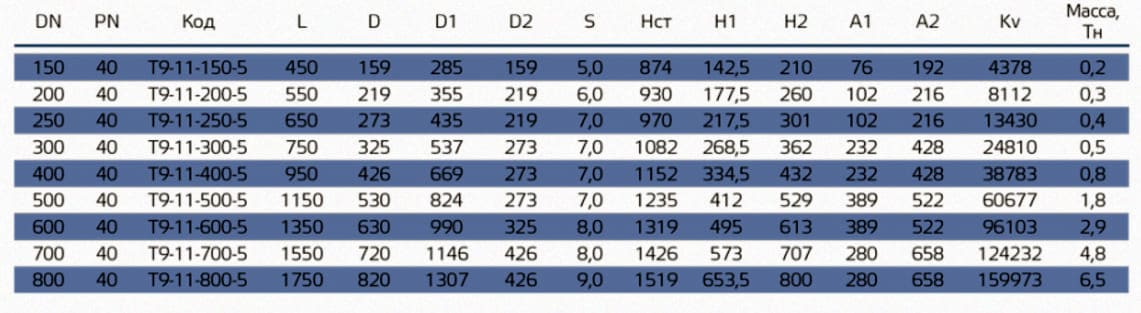

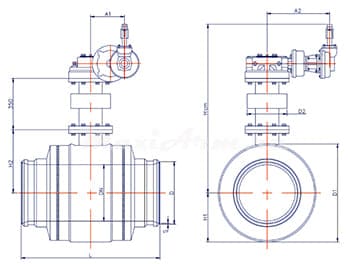

СЕРИЯ Т9-11-5 (сварка/сварка с механическим редуктором)

СЕРИЯ Т9-11-5 (сварка/сварка с механическим редуктором)



Корпус:
A 350 LF2 (09Г2С)

Шар:
A 350 LF2 (09Г2С) c никелевым покрытием (Ni)

Уплотнение шара:
Devlon V-API + FPM (Витон)

Шток:
A182F6A (20Х13)

Уплотнение штока:
PTFE + FPM (Витон) + графит

Привод:
DN 150-1200 - механический редуктор с червячной передачей Rotork

Опора:
Скользящая, диэлектрическая, Ст 3

Тип присоединения:
Сварка/сварка

Tемпература:
-40 до +150С;

СЕРИЯ Т9-11-5 (сварка/сварка с механическим редуктором)
СЕРИЯ Т9-11-5 (сварка/сварка с механическим редуктором)




Элементы управления для серий Т4 и Т9 от Ду25 до Ду800


Т-ключ и Переносной редуктор

Т-ключ и Переносной редуктор




Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ




Электрические приводы AUMA SG для серии Т1
Электрические приводы AUMA SA + редуктор ROTORK для серии Т1
Электрические приводы AUMA SA + редуктор ROTORK для серии Т6
Электрические приводы AUMA SG для серии Т7
Электрические приводы AUMA SA + редуктор ROTORK для серии Т8

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛЭлектро-механические приводы для серии Т1. Габаритные размеры и технические характеристики электроприводов AUMA SG

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

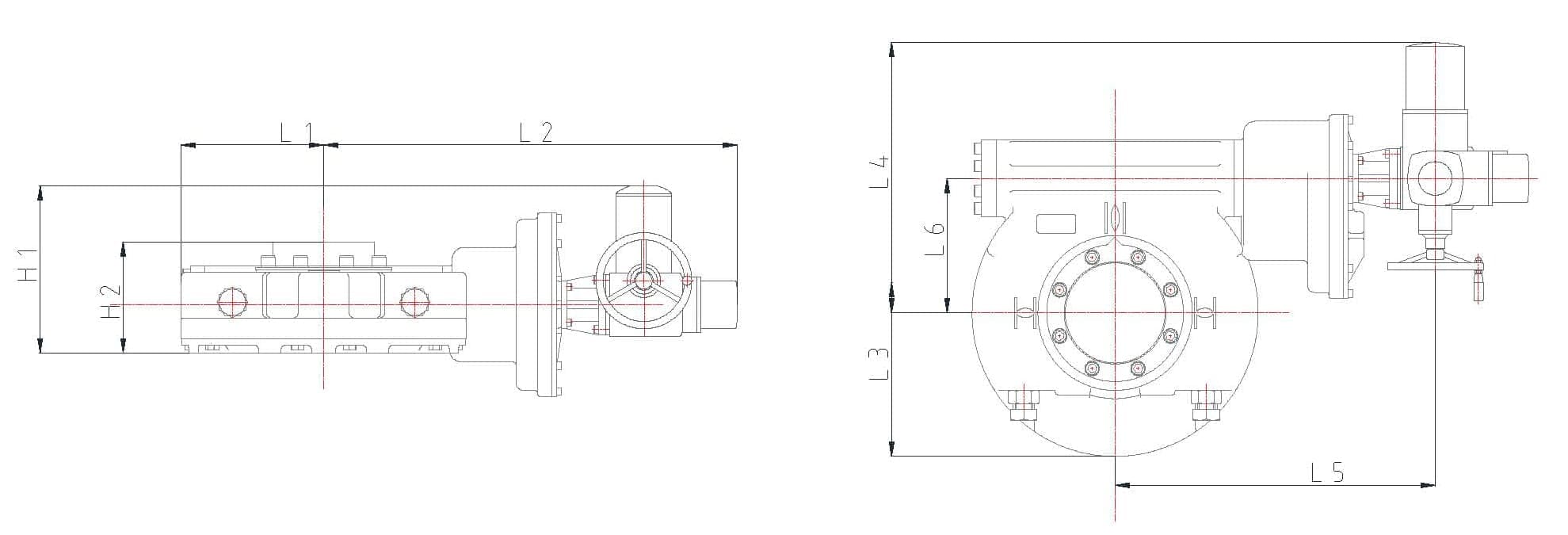

Электрические приводы AUMA SA + редуктор ROTORK для серии Т1. Габаритные размеры и технические характеристики механических редукторов ROTORK и электроприводов AUMA SA

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ



Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Электрические приводы AUMA SA + редуктор ROTORK для серии Т6. Габаритные размеры и технические характеристики механических редукторов ROTORK и электроприводов AUMA SA

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Электрические приводы AUMA SG для серии Т7. Габаритные размеры и технические характеристики электроприводов AUMA SG

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ



Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Электрические приводы AUMA SA + редуктор ROTORK для серии Т8. Габаритные размеры и технические характеристики механических редукторов ROTORK и электроприводов AUMA SA

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ

Таблица подбора электро-механических приводов для шаровых кранов СИТАЛ
