Муфты соединительные, соединительные узлы компенсационные ДРК

для соединения чугунных, стальных, ПВХ, асбестоцементных, ПЭ и ПНД труб



ЧТО ТАКОЕ Муфты ДРК?

Соединительные Обжимные муфты ДРК предназначены для соединения труб раструб-раструб.

Муфты соединительные ДРК (компенсационные муфты, двойной раструб компенсирующий, соединительные узлы ДРК)  представляют собой двойные раструбные муфты и применяются для соединения стальных, чугунных, ПВХ, асбестоцементных, ПЭ, ПВХ труб , с рабочим давлением до 1,6 МПа, и диапазоном температур до +120 oC.

Муфты соединительные ДРК особенно незаменимы при соединению труб из разных материалов и с разностью в диаметрах. Одну муфту можно использовать для соединения труб , включая сталь, ковкий чугун, ПВХ, серый чугун, стеклопластик, асбестоцемент и т. д.

ТИПЫ ДРК

На практике соединительные муфты ДРК различаются использованием с определенными типами труб. Так различают:
- ДРК - муфты для труб из стали, чугуна, ПВХ и асбестоцемента
- ДРК - фиксирующие муфты для труб из ПЭ, ПНД
- ДРК -муфты универсальные для всех типов труб



КАК ПОДОБРАТЬ ДРК

Для самостоятельного подбора муфты соединительной ДРК необходимо уточнить:
1. Тип (материал) трубы
2. Наружный диаметр трубы
3. Рабочее давление




Соединительные муфты ДРК для соединения стальных, чугунных, ПВХ, асбестоцементных труб




Соединительные муфты ДРК для соединения стальных, чугунных, ПВХ, асбестоцементных трубОсновные сведения об изделии
Узел соединительный ДРК применяется для соединения стальных, чугунных, ПВХ, асбестоцементных труб одинакового диаметра.
Компенсирует угловое отклонение до 3-12°.
Допускаемые осевые передвижения в прокладке — ±2,5 мм.

Давление: 10-16 атм.
Рабочая температура:+120 oC
Угловое смещение: не более 3-12 гр.
Перемещаемая среда: вода
Корпус: ковкий чугун GGG50 (ВЧШГ)
Покрытие эпоксидное
Прокладка (уплотнительная манжета): EPDM
Болты, шпильки, гайки: оцинкованная сталь

Особенности монтажа:
Монтаж производится как на закрытых, так и на открытых трубопроводах, вертикально или горизонтально.
Важно не подвергать муфту изгибающему напряжению более 3 гр. Повторное использование возможно после замены уплотнительной прокладки на новую.

Особенности монтажа:
Монтаж производится как на закрытых, так и на открытых трубопроводах, вертикально или горизонтально.
Важно не подвергать муфту изгибающему напряжению более 3 гр. Повторное использование возможно после замены уплотнительной прокладки на новую.

Таблица выбора необходимого типа в зависимости от наружного диаметра трубопровода.

Наружный диаметр трубы Тип ДРК Ру (атм) L (мм) Количество болтов (шт.) Вес (кг)
47.9-59.5 MAX-DRK-MF-VJ-040 10/16 190 2-M12x180
3.1
49-71 MAX-DRK-UL-SG 050 10/16 182 2-M12x180 3.6
57-74 MAX-DRK-MF-VJ-050 10/16 190 4-M12x180
3.0
59-73 МAX-DRK-SKR-050 10/16 150 4M12x180 2.5
62-84 MAX-DRK-UL-SG-065 10/16 182   4.1
63-85 MAX-DRK-MF-VJ-065  10/16 190 4-M12x180
3.6
72-85 МAX-DRK-SKR-065 10/16 150 2-M12x180 2.7
80-102 MAX-DRK-UL-SG- 080  10/16 182   4.9
85-107 MAX-DRK-MF-VJ-080 10/16 190   4.1
88-103 МAX-DRK-SKR-080 10/16 150 4-M12x180 6.1
97-127 MAX-DRK-UL-SG- 100  10/16 232   7.7
107-132 MAX-DRK-MF-VJ-100 10/16 190   4.8
109-128 МAX-DRK-SKR-100 10/16 150 4-M12x180 7.2
123-159 MAX-DRK-UL-SG- 125 10/16 232   8.9
132-158 MAX-DRK-MF-VJ-125 10/16 190 4-M12x180 6.0
132-154 МAX-DRK-SKR-125 10/16 150 4-M12x180 7.7
151-181 MAX-DRK-UL-SG- 150 10/16 232   10.4
158-184 MAX-DRK-MF-VJ-150 10/16 190   6.9
150-182 МAX-DRK-SKR-150 10/16 180 4-M12 8.5
189-212 MAX-DRK-MF-VJ-175 10/16 170 4-M12x220
9.4
211-241 MAX-DRK-UL-SG- 200 10 или 16 262   14.8
218-235 МAX-DRK-SKR-200 10 или 16 200 4-M12 10.7
218-244 MAX-DRK-MF-VJ-200 10 или 16 170 4-M12x220
10.9
243-269 MAX-DRK-MF-VJ-225 10 или 16 170 6-M12x220 12.4

250-267

МAX-DRK-SKR-250 10 или 16 200 6-M12x220 15.0
260-290 MAX-DRK-UL-SG- 250 10 или 16

292

  18.1
272-289 МAX-DRK-SKR-250 10 или 16 200   15.0
315-332 МAX-DRK-SKR-300 10 или 16 240 8-M12 19.0
315-349 MAX-DRK-MF-VJ-300 10 или 16 170   19.4
318-348 MAX-DRK-UL-SG- 300 10 или 16 292   23.7
400-429 МAX-DRK-SKR-400 10 или 16 240   32.0
417-437 МAX-DRK-SKR-400 10 или 16 240   32.0
526-546 МAX-DRK-SKR-500 10 или 16 240   40.0
630-650 МAX-DRK-SKR-600 10 или 16 240   60.0

Отправить запрос

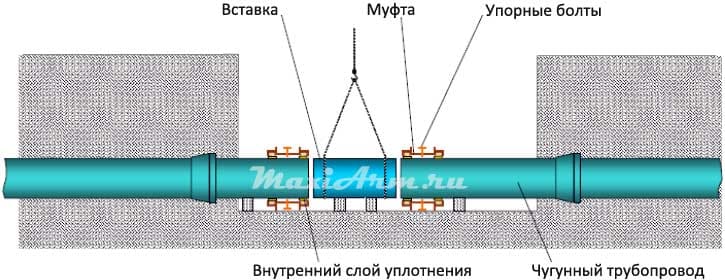

Регламент по ремонту чугунных, стальных и ж/б труб Мосводоканала

Соединительные муфты ДРК для соединения стальных, чугунных, ПВХ, асбестоцементных труб

1. Снять упаковку муфт и проверить их состояние. При выявлении повреждений уплотнения или корпуса муфту необходимо заменить.
2. Гаечным ключом выкрутить упорные болты муфт на уровень с ее внутренним диаметром.
3. Установить муфты, исключая их повреждения, на оба конца чугунной трубы. Если муфты не достаточно свободно устанавливаются на трубу необходимо аккуратно удалить внутренний слой уплотнения.
4. Установить вставку на опоры соосно с чугунной трубой. Размеры зазоров между вставкой и чугунной трубой не должны отличатся более чем на 10мм.

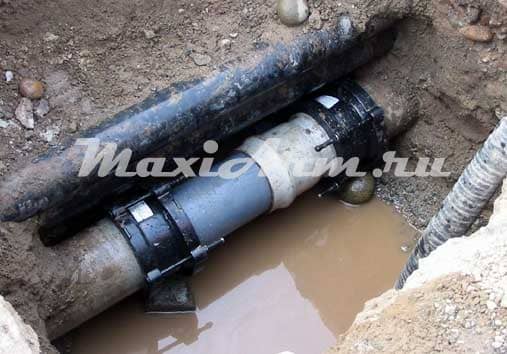

Пример ремонта асбоцементной трубы с помощью вставки трубы из ПВХ. Использованы две обжимные муфты (ДРК)

Пример ремонта асбоцементной трубы с помощью вставки трубы из ПВХ. Использованы две обжимные муфты (ДРК)

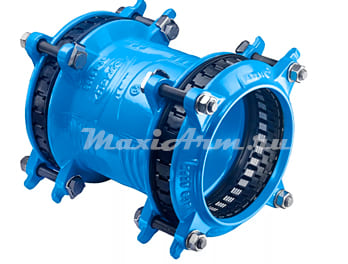

ДРК - Соединительные муфты ДРК для соединения ПЭ, ПНД и ПВХ труб

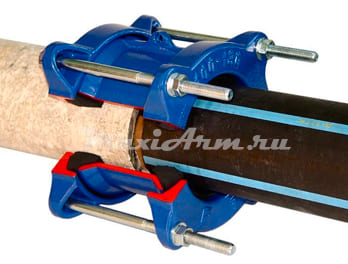

ДРК - Соединительные муфты ДРК для соединения ПЭ, ПНД и ПВХ труб Муфта соединительная ДРК для ПНД, ПВХ и полиэтилена. Также муфта может использоваться для соединения данных труб в любой комбинации

Давление max: 16 атм.
Рабочая температура: до + 80 oC
Угловое смещение: не более 3 гр.
Рабочая среда: вода
Корпус: ковкий чугун GGG50
Покрытие эпоксидное
Прокладка: резина EPDM
Материал фиксирующего кольца: латунь
Болты и гайки: оцинкованная сталь

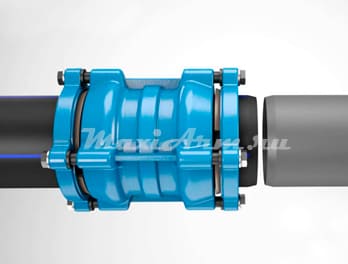

Особенности монтажа:
Монтаж возможен как на подземных так и на надземных трубопроводах,установка горизонтально или вертикально.
Важно не подвергать муфту изгибающему напряжению более 3 гр. Повторное использование возможно после замены уплотнительной прокладки на новую.

ДРК - Соединительные муфты ДРК для соединения ПЭ, ПНД и ПВХ труб ДРК - Соединительные муфты ДРК для соединения ПЭ, ПНД и ПВХ труб

Таблица выбора необходимого типа в зависимости от наружного диаметра трубопровода.

Наружный диаметр трубы Тип ДРК Ру (атм) L (мм) Вес (кг)
49-71 MAX-DRK-UL-SG-050 10/16 182 3.6
50-63 MAX-DRK-PE-SKR-050 10/16 171 3.0
50-63 MAX-DRK-AF-VJ-050 10/16 144 4.2
62-84 MAX-DRK-UL-SG-065 10/16 182 4.1
65-80 MAX-DRK-AF-VJ-065 10/16 144 4.8
65-75 MAX-DRK-PE-SKR-065 10/16 175 3.4
80-90 MAX-DRK-AF-VJ-080 10/16 144 5.0
80-90 MAX-DRK-PE-SKR-080 10/16 181 4.9
80-102 MAX-DRK-UL-SG-080 10/16 182 4.9
97-127 MAX-DRK-UL-SG-100 10/16 232 7.7
100-110 MAX-DRK-AF-VJ-100 10/16 144 6.1
100-110 MAX-DRK-PE-SKR-100 10/16 181 5.5
100-125 MAX-DRK-AF-VJ-125 10/16 144 7.2
123-159 MAX-DRK-UL-SG-125 10/16 232 8.9
125-140 MAX-DRK-AF-VJ-125 10/16 144 7.4
150-160 MAX-DRK-AF-VJ-150 10/16 144 8.5
150-160 MAX-DRK-PE-SKR-150 10/16 221 10.0
151-181 MAX-DRK-UL-SG-150 10/16 232 10.4
150-180 MAX-DRK-AF-VJ-150 10/16 194 12.4
200-200 MAX-DRK-AF-VJ-200 10 или 16 195 15.4
200-200 MAX-DRK-PE-SKR-200 10 или 16 261 20.0
211-241 MAX-DRK-UL-SG-200 10 или 16 262 14.8
200-225 MAX-DRK-AF-VJ-225 10 или 16 205 16.9
200-225 MAX-DRK-PE-SKR-225 10 или 16 265 23.0
250-250 MAX-DRK-AF-VJ-250 10 или 16 207 22.5
260-290 MAX-DRK-UL-SG-250 10 или 16 292 18.1
250-280 MAX-DRK-AF-VJ-250 10 или 16 207 22.1
250-300 MAX-DRK-PE-SKR-250 10 или 16 300 26.0
300-315 MAX-DRK-AF-VJ-300 10 или 16 208 28.2
300-358 MAX-DRK-PE-SKR-300 10 или 16 358 33.0
318-348 MAX-DRK-UL-SG-300 10 или 16 292 23.7
300-355 MAX-DRK-AF-VJ-300 10 или 16 501 122.2
350-400 MAX-DRK-AF-VJ-350 10 или 16 492 134.4
400-400 MAX-DRK-AF-VJ-400 10 или 16 427 132.0
400-450 MAX-DRK-AF-VJ-400 10 или 16 427 142.9
450-450 MAX-DRK-AF-VJ-450 10 или 16 435 147.2
450-500 MAX-DRK-AF-VJ-450 10 или 16 435 155.4

Отправить запрос

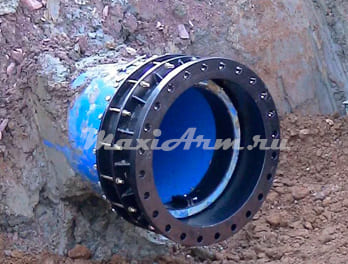

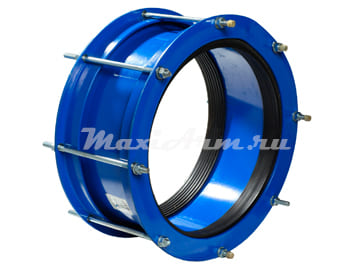

ДРК - Соединительные узлы большого диаметра для соединения чугунных, стальных, ПВХ, асбестоцементных, ПЭ и ПНД труб



ДРК - Соединительные узлы большого диаметра для соединения чугунных, стальных, ПВХ, асбестоцементных, ПЭ и ПНД трубСпроектировано для ремонта или соединения труб размером от DN350 до DN700.

Переходный патрубок
Стальной прокат в соответствии со стандартом Британии BS EN 10025-2: 2004 Марка S275
Прижимное кольцо
Стальной прокат в соответствии со стандартом Британии BS EN 10025-2: 2004 Марка S275
Уплотнительная манжета
EPDM в соответствии со стандартом Британии BS EN 681-1 1996, тип WA,
из списка WRAS
Момент затяжки болтов / Ключ
Момент затяжки болтов - 55-65 Нм / Размеры ключа - A/F 19 мм

Болты, гайки и шайбы
Болты - Сталь в соответствии со стандартом Британии BS EN ISO 898-1: 2009
Категория материала 4.8
Гайки - Сталь в соответствии со стандартом Британии BS EN 4190: 2001 Марка 4
Шайбы - Нержавеющая сталь в соответствии с BS 1449: Часть 2: 1983
Марка 304 S15
Покрытие
Корпус фланцевого адаптера и прижимное кольцо – Rilsan Nylon 11 по стандарту
WIS 4-52-01 Часть 1, 250 мкм
Болты и гайки – Sheraplex в соответствии с WIS 4-52-03 (ТД цинковое покрытие с тефлоном).


ДРК - Соединительные узлы большого диаметра для соединения чугунных, стальных, ПВХ, асбестоцементных, ПЭ и ПНД трубДРК - Соединительные узлы большого диаметра для соединения чугунных, стальных, ПВХ, асбестоцементных, ПЭ и ПНД труб

1) переходный патрубок
2) прижимное кольцо
3) уплотнительная манжета
4) болты, гайки и шайба
Рабочее давление = 16 бар (вода)
6 бар (газ)

Диапазон наружный диаметров трубы Размеры Кол-во болтов-
диам. х длина
Вес (кг)
Мин (мм) Мах (мм) Полный диаметр А (мм)
351.0 368.0 478.0 8-M12 x 340 30.1
374.5 391.5 501.5 8-M12 x 340 31.9
386.0 403.0 513.0 8-M12 x 340 32.6
394.3 411.3 521.5 8-M12 x 340 33.2
404.8 421.8 532.0 8-M12 x 340 34.0
412.0 429.0 539.0 10-M12 x 340 35.1
418.2 435.2 545.0 8-M12 x 340 34.9
425.0 442.0 552.0 8-M12 x 340 35.5
434.5 451.5 561.5 10-M12 x 340 37.0
439.0 456.0 566.0 10-M12 x 340 37.3
447.2 464.2 574.0 10-M12 x 340 37.9
455.0 472.0 582.0 10-M12 x 340 38.5
467.0 484.0 594.0 10-M12 x 340 39.3
476.0 493.0 603.0 10-M12 x 340 39.9
487.0 504.3 614.5 10-M12 x 340 40.7
492.0 509.0 619.0 10-M12 x 340 41.1
501.9 518.9 629.0 10-M12 x 340 41.8
510.0 527.0 637.0 10-M12 x 340 42.3
515.0 532.0 642.0 10-M12 x 340 42.8
527.0 544.0 654.0 12-M12 x 340 44.1
540.1 557.1 667.0 10-M12 x 340 44.5
546.0 563.0 673.0 12-M12 x 340 45.5
555.3 572.3 682.5 12-M12 x 340 46.1
565.0 582.0 692.0 12-M12 x 340 46.8
582.2 599.2 709.0 12-M12 x 340 48.0
593.0 610.0 720.0 12-M12 x 340 48.8
601.0 618.0 728.0 12-M12 x 340 49.4
613.0 630.0 740.0 12-M12 x 340 50.3
618.0 635.0 745.0 12-M12 x 340 50.6
630.0 647.0 757.0 14-M12 x 340 52.0
645.2 662.2 772.0 14-M12 x 340 53.0
654.0 671.0 781.0 14-M12 x 340 53.8
662.0 679.0 789.0 14-M12 x 340 54.3
675.0 692.0 802.0 14-M12 x 340 55.2
689.0 706.0 816.0 14-M12 x 340 56.3
695.0 712.0 822.0 14-M12 x 340 56.7
710.0 727.0 837.0 14-M12 x 340 57.7



Соединительные муфты ДРК представляют собой двойные раструбные муфты и применяются для соединения стальных, чугунных, ПВХ, асбестоцементных, ПЭ, ПВХтруб с любой фланцевой арматурой большого диаметра, с рабочим давлением до 1,6 МПа, и диапазоном температур от –20 до +110 oC.
