ЧТО ТАКОЕ ПФРК?

ПФРК - патрубок фланец-раструб компенсационный предназначен для:
- Ремонта и замены неисправной части трубопровода
- Соединение и замена трубопроводной арматуры
- Перехода с одного диаметра на другой.

В России ПФРК имеет много вариантов названий: Фланцевый Адаптер, Соединительная муфта, Муфта раструб-фланец, Фланец обжимной, Муфта фланец.



ТИПЫ ПФРК

На практике соединительные узлы ПФРК различаются использованием с определенными типами труб. Так различают:
- ПФРК для труб из стали, чугуна, ПВХ и асбестоцемента
- ПФРК для труб из ПЭ, ПНД
- ПФРК универсальные для всех типов труб



КАК ПОДОБРАТЬ ПФРК

Для самостоятельного подбора ПФРК необходимо уточнить:
1. Тип (материал) трубы
2. Наружный диаметр трубы
3. Рабочее давление

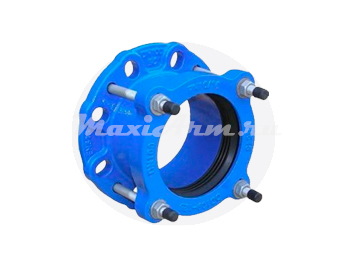

ПФРК - Муфты для соединения Чугунных, Стальных, ПВХ, Асбестоцементных труб




ПФРК - Муфты для соединения Чугунных, Стальных, ПВХ, Асбестоцементных трубОсновные сведения об изделии:

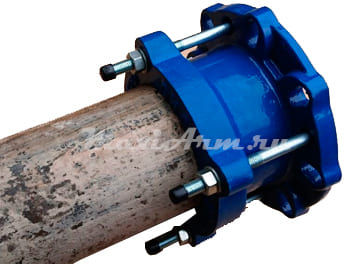

Соединительные узлы ПФРК ( Муфта-фланец, свертная муфта или патрубок ПФРК) применяется для соединения чугунных, стальных, ПВХ, асбестоцементных труб с любой фланцевой арматурой.

Конструкция:

Конструкция обеспечивает простой и быстрый монтаж соединений. При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку к поверхности трубы.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит: - для компенсации теплового расширения труб - для предотвращения передачи вибрации - для компенсации осадки грунта - для облегчения монтажа/демонтажа - болты из оцинкованной стали с дополнительным защитным покрытием ля увеличения коррозионной стойкости и снижения крутящих моментов при затягивании

Допустимое угловое отклонение: 4-6 градусов
Температура рабочей среды T, °С: -20 +120
Корпус - чугун (ВЧШГ) GGG50 (DIN 1693).
Покрытие - эпоксидное.
Прокладка: резина EPDM
Болты и гайки оцинкованные.
Уплотнение - EPDM.
Номинальное давление до 1,6 МПа.



ПФРК - Муфты для соединения Чугунных, Стальных, ПВХ, Асбестоцементных труб



Таблица выбора необходимого типа в зависимости от наружного диаметра трубопровода.

Наружный диаметр трубы Тип ПФРК Ру (атм) L (мм) Количество болтов (шт.) Вес (кг)
49-71 MAX-PFRK-UQ-SG-050 16 142 4-M12x110 3.3
57-74 MAX-PFRK-MD-VJ-050 16 124 4-M12x115 3.0
59-72 MAX-PFRK-SKR-050 16 105 4-M12x110 3.0
62-84 MAX-PFRK-UQ-SG-065 16 142 4-M12x110 4.1
63-85 MAX-PFRK-MD-VJ-065 16 124 4-M12x115 4.8
72-85 MAX-PFRK-SKR-065 16 105 4-M12x110 4.8
80-102 MAX-PFRK-UQ-SG-080 16 142 4-M12x110 4.3
85-107 MAX-PFRK-MD-VJ-080 16 124 4-M12x115 4.7
88-103 MAX-PFRK-SKR-080 16 105 4-M12x110 5.7
97-127 MAX-PFRK-UQ-SG-100 16 142 4-M12x110 6
107-132 MAX-PFRK-MD-VJ-100 16 134 4-M12x125 4.8
108-128 MAX-PFRK-SKR-100 16 110 4-M12x110 6.2
123-153 MAX-PFRK-UQ-SG-125-150 16 142 4-M12x110 7.9
132-157 MAX-PFRK-SKR-125 16 110 4-M12x110 7.2
132-158 MAX-PFRK-MD-VJ-125 16 134 4-M12x110 5.2
151-181 MAX-PFRK-UQ-SG-150 16 142 4-M12x110 8.5
158-184 MAX-PFRK-MD-VJ-150 16 134 4-M12x125 6.2
159-182 MAX-PFRK-SKR-150 16 110 4-M12x120 10.3
170-200 MAX-PFRK-UQ-SG-200 16 142 4-М12х125 10.7
192-210 MAX-PFRK-SKR-175 16 110 4-М12х125 11.4
189-212 MAX-PFRK-MD-VJ-175 16 133 4-М12х125 8.2
196-226 MAX-PFRK-UQ-SG-200 16 142 4-М12х125 10.7
211-241 MAX-PFRK-UQ-SG-200 16 172 4-М12х125 11.0
218-235 MAX-PFRK-SKR-200 16 125 4-М12х125 12.5
218-244 MAX-PFRK-MD-VJ-200 10 134 4-M12x125 8.3
243-269 MAX-PFRK-MD-VJ-225 16 144 6-М12х135 10.9
235-265 MAX-PFRK-UQ-SG-250 16 172 6-М12х135 15.2
260-290
MAX-PFRK-UQ-SG-250 16 172 6-М12х135 14.4
266-295 MAX-PFRK-MD-VJ-250 10 143 6-М12x135 11.4
272-289 MAX-PFRK-SKR-250 16 125 6-М12х135 16.6
285-315 MAX-PFRK-UQ-SG-300 16 173 6-М12х135 20.2
306-336 MAX-PFRK-UQ-SG-300 16 173 6-М12х135 19.4
318-348 MAX-PFRK-UQ-SG-300 16 173 6-М12х135 18.9
315-349 MAX-PFRK-MD-VJ-300 10 143 6-М12х145 14.8
315-332 MAX-PFRK-SKR-300 16 135 8-М12х205 24.0
322-339 MAX-PFRK-SKR-300 16 135 8-М12х205 24.0
351-368 MAX-PFRK-MD-VJ-350 10 218 8-М12х205 28.0
367-384 MAX-PFRK-MD-VJ-350 10 213 8-М12х205 28.9
374-391 MAX-PFRK-SKR-300 16 135 6-М12х205 43.3
374.5-391.5 MAX-PFRK-MD-VJ-350 10 213 6-М12х205 29.8
374-391 MAX-PFRK-SKR-300 16 135 6-М12х205 43.3
417-437 MAX-PFRK-SKR-400 16 145 6-М12х205 49.5
394.5-411.3 MAX-PFRK-MD-VJ-400 10 220 8-М12х205 39.3
404.8-421.8 MAX-PFRK-MD-VJ-400 10 213 8-М12х205 33.4
418.2-435.2 MAX-PFRK-MD-VJ-400 10 218 8-М12х205 36.7
425-442 MAX-PFRK-MD-VJ-400 10 218 8-М12х205 34.1
455-472 MAX-PFRK-MD-VJ-450 10 218 8-М12х205 42.0
467-484 MAX-PFRK-MD-VJ-450 10 218 8-М12х205 42.4
476-793 MAX-PFRK-MD-VJ-450 10 218 8-М12х205 42.7
487.3-504.3 MAX-PFRK-MD-VJ-500 10 218 8-М12х205 46.4
501.9-518.9 MAX-PFRK-MD-VJ-500 10 218 8-М12х205 47.2
510-527 MAX-PFRK-MD-VJ-500 10 220 8-М12х205 48.0
526-546 MAX-PFRK-SKR-500 16 145 8-М12х205 68.5
527-544 MAX-PFRK-MD-VJ-500 10 218 8-М12х205 42.9
582.2-599.2 MAX-PFRK-MD-VJ-600 10 218 10-М12х205 59.1
601-618 MAX-PFRK-MD-VJ-600 10 218 10-М12х205 59.8
618-635 MAX-PFRK-MD-VJ-600 10 218 10-М12х205 58.0
630-650 MAX-PFRK-SKR-600 16 165 10-М12х205 85.0
630-647 MAX-PFRK-MD-VJ-600 10 218 10-М12х205 49.4
695-712 MAX-PFRK-MD-VJ-700 10 218 10-М12х205 66.1

Отправить запрос

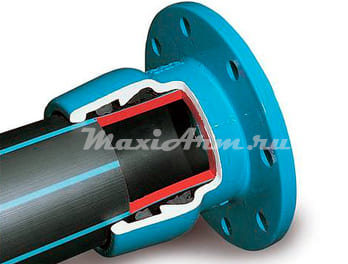

ПФРК - Фланцевый адаптер из ковкого чугуна для ПЭ, ПНД и ПВХ труб




ПФРК - Фланцевый адаптер из ковкого чугуна для ПЭ, ПНД и ПВХ труб фланец 0400 system 2000 aquafastОсновные сведения об изделии:

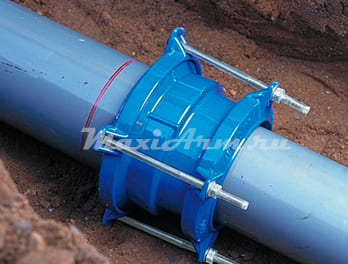

Муфта соединительная фланцевая ПФРК для ПНД, ПВХ и полиэтилена. Применяется для соединения полиэтиленовых, ПВХ, труб с любой арматурой, имеющей фланец, в водопроводных и газовых сетях.


Исполнение: Фланец и прижимное кольцо: ковкий чугун с эпоксидным покрытием
Допустимое угловое отклонение: 3-6 градусов
Температура рабочей среды T, °С: -20 +120
Корпус - чугун (ВЧШГ) GGG50 (DIN 1693).
Покрытие - эпоксидное.
Прокладка: резина EPDM
Болты и гайки оцинкованные.
Уплотнение - EPDM.
Номинальное давление до 1,6 МПа.

Фланцевый адаптер из ковкого чугуна для ПЭ, ПНД и ПВХ труб фланец 0400 system 2000 aquafast Фланцевый адаптер из ковкого чугуна для ПЭ, ПНД и ПВХ труб фланец 0400 system 2000 aquafast

Таблица выбора необходимого типа в зависимости от наружного диаметра трубопровода.

Наружный диаметр трубы Тип ПФРК Ру (атм) L (мм) Вес (кг)
40-40 MAX-PFRK-PE-SP-AVK623-040 16 142 3.3
40-50 MAX-PFRK-PE-SP-AVK623-040 16 90 3.2
49-71 MAX-PFRK-PE-UQ-SG - 050 16 142 3.3
50-63 MAX-PFRK-PE-SKR-050 16 90 3.2
50-63 MAX-PFRK-PE-SP-AVK623-050 16 90 3.71
50-63 MAX-PFRK-PE-H0400-050 16 90 3.71
60-63 MAX-PFRK-PE-H0400-060 16 90 3.80
60-63 MAX-PFRK-PE-AF-VJ-060 16 144 4.4
62-84 MAX-PFRK-PE-UQ-SG -065 16 142
65-63 MAX-PFRK-PE-H0400-065 16 90 4.5
65-75 MAX-PFRK-PE-SP-AVK623-065 16 123 4.5
65-75 MAX-PFRK-PE-H0400-065 16 92 4.59
65-75 MAX-PFRK-PE-SKR-065 16 92 4.3
65-80 MAX-PFRK-PE-AF-VJ-075 16 144 4.9
80-75 MAX-PFRK-PE-H0400-080 16 92 4.87
80-90 MAX-PFRK-PE-H0400-080 16 95 5.04
80-90 MAX-PFRK-PE-SKR-080 16 95 5.0
80-90 MAX-PFRK-PE-AF-VJ-090 16 144 5.0
80-90 MAX-PFRK-PE-SP-AVK623-080 16 122 4.7
80-102 MAX-PFRK-PE-UQ-SG -080 16 142 4.3
90-100 MAX-PFRK-PE-H0400-100 16 84 6.79
97-102 MAX-PFRK-PE-UQ-SG -100 16 142 6.0
100-110 MAX-PFRK-PE-H0400-100 16 84 6.03
100-110 MAX-PFRK-PE-AF-VJ-100 16 144 6.4
100-110 MAX-PFRK-PE-SP-AVK623-100 16 123 6.6
100-110 MAX-PFRK-PE-SKR-100 16 95 5.8
100-125 MAX-PFRK-PE-H0400-100 16 97 6.57
100-125 MAX-PFRK-PE-AF-VJ-100 16 144 7.2
100-125 MAX-PFRK-PE-SP-AVK623-100 16 125 6.8
123-153 MAX-PFRK-PE-UQ-SG -125 16 142 7.9
125-110 MAX-PFRK-PE-H0400-125 16 95 7.68
125-125 MAX-PFRK-PE-H0400-125 16 97 8.20
125-140 MAX-PFRK-PE-H0400-125 16 103 8.53
125-140 MAX-PFRK-PE-AF-VJ-125 10 144 7.2
125-140 MAX-PFRK-PE-SP-AVK623-125 16 125 6.3
150-140 MAX-PFRK-PE-H0400-150 16 125 12.53
150-160 MAX-PFRK-PE-SKR-150 16 115 9.8
150-160 MAX-PFRK-PE-SP-AVK623-150 16 125 8.3
150-160 MAX-PFRK-PE-AF-VJ-150 16 144 8.5
150-180 MAX-PFRK-PE-H0400-150 16 125 12.53
150-180 MAX-PFRK-PE-AF-VJ-150 16 194 12.4
150-180 MAX-PFRK-PE-H0400-150 16 125 10
151-181 MAX-PFRK-PE-UQ-SG -150 16 142 8.5
170-200 MAX-PFRK-PE-UQ-SG -150 16 142 10.7
196-226 MAX-PFRK-PE-UQ-SG -200 10 или 16 142 10.7
200-200 MAX-PFRK-PE-SKR-200 10 или 16 135 12.0
200-200 MAX-PFRK-PE-H0400-200 10 или 16 135 16.85
200-200 MAX-PFRK-PE-AF-VJ-200 10 или 16 195 15.4
200-200 MAX-PFRK-PE-SP-AVK623-200 10 или 16 126 14
200-225 MAX-PFRK-PE-SP-AVK623-225 10 или 16 141 15.0
200-225 MAX-PFRK-PE-AF-VJ-225 10 или 16 205 16.9
200-225 MAX-PFRK-PE-H0400-225 10 или 16 138 18.01
200-225 MAX-PFRK-PE-SKR-225 10 или 16   14.0
211-241 MAX-PFRK-PE-UQ-SG -225 10 или 16 172 11.0
235-265 MAX-PFRK-PE-UQ-SG -250 10 или 16 172 15.2
250-250 MAX-PFRK-PE-SP-AVK623-250 10 или 16 179 25.0
250-250 MAX-PFRK-PE-AF-VJ-250 10 или 16 207 22.5
250-250 MAX-PFRK-PE-H0400-250 10 или 16 155 27.3
250-250 MAX-PFRK-PE-SKR-250 10 или 16 155 19.0
250-280 MAX-PFRK-PE-H0400-250 10 или 16 158 28.08
250-280 MAX-PFRK-PE-AF-VJ-250 10 или 16 207 22.1
250-280 MAX-PFRK-PE-SP-AVK623-250 10 или 16 179 25.0
260-290 MAX-PFRK-PE-UQ-SG -250 10 или 16 172 14.4
285-315 MAX-PFRK-PE-UQ-SG -300 10 или 16 173 20.2
300-315 MAX-PFRK-PE-SKR-300 10 или 16 184 26.0
300-315 MAX-PFRK-PE-H0400-300 10 или 16 184 43.07
300-315 MAX-PFRK-PE-AF-VJ-300 10 или 16 208 28.2
306-336 MAX-PFRK-PE-UQ-SG -300 10 или 16 173 19.4
300-355 MAX-PFRK-PE-H0400-300 10 или 16 277 63.0
400-400 MAX-PFRK-PE-H0400-400 10 или 16 242 74.50
400-450 MAX-PFRK-PE-H0400-400 10 или 16 302 84.0
500-500 MAX-PFRK-PE-H0400-500 10 или 16 365 144.0
500-560 MAX-PFRK-PE-H0400-500 10 или 16 450 167.0
600-630 MAX-PFRK-PE-H0400-600 10 или 16 459 256.0

Отправить запрос

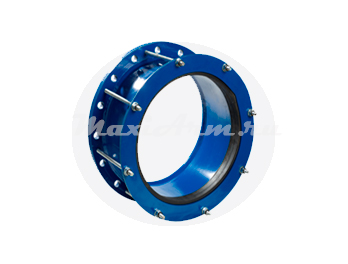

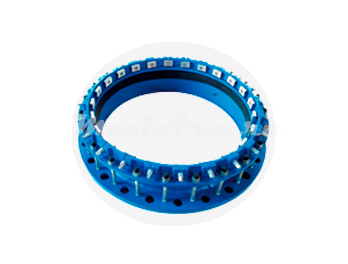

ПФРК - Фланцевые адаптеры ПФРК MAX-PFRK-VJ-BD большого диаметра для всех труб




Фланец, адаптер 0400 system 2000Фланцевые адаптеры этой серии НЕ предназначены для восприятия конечной нагрузки – необходимо обеспечить соответствующие узлы крепления или упора трубопровода.

Выполнение пазов на прижимном кольце
Шпильки - На некоторых наружных диаметрах труб и фланцевых адаптерах необходимо выполнить пазы в прижимном кольце
Отсутствуют = стандартные изделия без пазов – шпильки закручиваются встык с прижимным кольцом
Не требуется = Шпильки минуют прижимное кольцо – пазы не требуются
X пазов = Количество пазов на прижимном кольце соответствует количеству шпилек “X”
Установленное число пазов предполагает использование шпилек с высокой прочностью на растяжение.
Минимальный предел текучести = 725 Н/мм²

Материалы и применяемые стандарты

Фланец/Прижимное кольцо
Малоуглеродистая сталь по стандарту BS EN10025-2:2004 марка S275JR

Болты/штифты - Углеродистая сталь по стандарту BS EN ISO898-1:2009 Класс
прочности 4.8
Гайки - Сталь по стандарту BS4190:2001 Марка 4
Шайбы - Нержавеющая сталь по стандарту BS1449:Часть 2:1983 Марка 304S15
Покрытие
Корпус, фланец и прижимное кольцо - Rilsan Nylon 11 по стандарту
WIS 4-52-01 Часть 1
Гайки и болты - с нанесением покрытия Sheraplex по стандарту WIS 4-52-03

Уплотнительные манжеты: LO2/LO3/YF2/YF3
EPDM 80 IRHD по стандарту BS EN681-1:1996 Тип WA,WC,WG или
BS EN682:2002, Тип G (другие материалы предоставляются по запросу)
Уплотнительные манжеты: A2E/A2H/XSXG
EPDM 70 IRHD по стандарту BS EN681-1:1996 Тип WA, WC, WG или BS EN682:2002,
Тип G (другие материалы предоставляются по запросу)

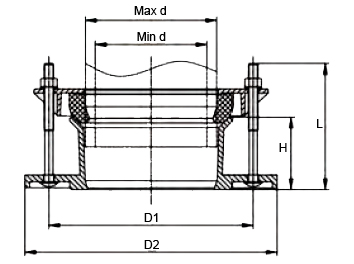

L - Допуск по наружному диаметру (мм)
А - Размеры диаметра (мм)
А1 - Нар.диам. фланца (мм)
C - Общая длина
T - Толщина фланца



Фланцевые адаптеры Ду 300, 400 (355.6 - 457) мм

Ду нар.
(мм)
Мат-л
трубы

L (мм)
Рассверл. фланца
в соотв. со
стандартом BS EN 1092-
1 и ГОСТ 12815-80
Кол.
бол.
DN x
длина болта
(мм)

A (мм)

A1

C

T
DN отв.
фл.
(мм)
Мин.
посад.
зазор
(мм) X
Маx.
пос.
зазор
(мм) X
Вес
(кг)
+ - Ном. Отв.
355.6 сталь 1.6 1.6 350 PN10 8 M12x140 446 505 148 18 3 25 50 22.8
355.6 пвх 1.6 1.6 350 PN10 8 446 505 148 18 23 25 50 22.8
355.6 сталь 1.6 1.6 350 PN16 8 446 520 148 18 28 25 50 24.1
355.6 пвх 1.6 1.6 350 PN16 8 446 520 148 18 28 25 50 24.1
355.6 сталь 1.6 1.6 350 PN25 8 446 555 155 25 34 25 50 34.4
358.6 сталь с покр. 1.6 1.6 350 PN16 8 450 520 148 18 28 25 50 23.9
378 вчшг 2.7 3.5 350 PN10 8 469 505 148 18 23 25 50 21.3
378 вчшг 2.7 3.5 350 PN16 8 469 520 148 18 28 25 50 22.5
378 вчшг 2.7 3.5 400 PN25 8 469 555 155 25 34 25 50 32.2
406.4 сталь 1.6 1.6 400 PN10 8 497 565 148 18 28 25 50 26.3
406.4 пвх 1.6 1.6 400 PN10 8 497 565 148 18 28 25 50 26.3
406.4 сталь 1.6 1.6 400 PN16 8 497 580 148 18 31 25 50 27.9
406.4 пвх 1.6 1.6 400 PN16 8 497 580 148 18 31 25 50 27.9
406.4 сталь 1.6 1.6 400 PN25 8 497 620 155 25 37 25 50 40.7
409.4 сталь с покр. 1.6 1.6 400 PN16 8 500 580 148 18 31 25 50 27.7
429 вчшг 2.8 4 400 PN10 8 520 565 148 18 28 25 50 24.5
429 вчшг 2.8 4 400 PN16 8 520 580 148 18 31 25 50 26.2
429 вчшг 2.8 4 400 PN25 8 520 620 155 25 37 25 50 38.2
451 pvc 1.6 1.6 450 PN16 10 541 640 155 25 31 25 50 45.2
451 Нер30 0 1 450 PN16 10 541 640 155 25 31 25 50 45.2
457 сталь 1.6 1.6 450 PN10 10 548 615 153 23 28 25 50 33.5
457 пвх 1.6 1.6 450 PN10 10 548 615 153 23 28 25 50 33.5
457 сталь 1.6 1.6 450 PN16 10 548 640 153 23 31 25 50 37.5
457 пвх 1.6 1.6 450 PN16 10 548 640 153 23 31 25 50 37.5
457 сталь 1.6 1.6 450 PN25 10 548 670 155 25 37 25 50 44.4

Отправить запрос



L - Допуск по наружному диаметру (мм)
А - Размеры диаметра (мм)
А1 - Нар.диам. фланца (мм)
C - Общая длина
T - Толщина фланца



Фланцевые адаптеры Ду 700, 800, 900, 1000 (711-1048) мм

Ду нар.
(мм)
Мат-л
трубы

L (мм)
Рассверл. фланца
в соотв. со
стандартом BS EN 1092-
1 и ГОСТ 12815-80
Кол.
бол.
DN x
длина болта
(мм)

A (мм)

A1

C

T
Кол.
отв.
фл.
Мин.
посад.
зазор
(мм) X
Маx.
пос.
зазор
(мм) X
Вес
(кг)
+ - Ном. Отв.
711 сталь 1.6 1.6 700 PN16 12 M12x140 802 910 153 23 24 25 50 58.5
711 сталь 1.6 1.6 700 PN25 12 M12x140 802 960 155 25 24 25 50 74.2
714 сталь с покр 1.6 1.6 700 PN16 12 M12x140 805 910 153 23 24 25 50 58.0
738 вчшг 3.4 4.5 700 PN10 12 M12x140 830 895 153 23 24 25 50 50.8
738 вчшг 3.4 4.5 700 PN16 12 M12x140 830 910 153 23 24 25 50 53.1
738 вчшг 3.4 4.5 700 PN25 12 M16x160 830 960 169 25 24 32 76 83.5
813 сталь 1.6 1.6 800 PN10 12 M12x140 903 1015 153 23 24 25 50 68.2
813 сталь 1.6 1.6 800 PN16 12 M12x140 903 1025 153 23 24 25 50 69.6
813 сталь 1.6 1.6 800 PN25 12 M16x160 922 1085 169 25 24 32 76 106.5
816 сталь с покр 1.6 1.6 800 PN16 12 M12x140 906 1025 153 23 24 25 50 68.9
842 вчшг 1 4.5 800 PN10 12 M12x140 931 1015 153 23 24 25 50 62.2
842 вчшг 1 4.5 800 PN16 12 M12x140 931 1025 153 23 24 25 50 63.4
842 вчшг 1 4.5 800 PN25 12 M16x160 950 1085 169 25 24 32 76 100
914 сталь 1.6 1.6 900 PN10 14 M12x140 1005 1115 155 25 28 25 50 79.8
914 сталь 1.6 1.6 900 PN16 14 M12x140 1005 1125 155 25 28 25 50 81.3
914 сталь 1.6 1.6 900 PN25 14 M16x160 1038 1185 182 38 28 32 76 168.6
916 сталь с покр 1.6 1.6 900 PN16 14 M12x140 1007 1125 155 25 28 25 50 80.8
945 вчшг 1 5 900 PN10 14 M16x160 1054 1185 169 25 28 32 76 89.3
945 вчшг 1 5 900 PN16 14 M16x160 1054 1125 169 25 28 32 76 90.8
945 вчшг 1 5 900 PN25 14 M16x160 1069 1185 182 38 28 32 76 156.1
1016 сталь 1.6 1.6 1000 PN10 14 M16x160 1125 1230 169 25 28 32 76 112.4
1016 сталь 1.6 1.6 1000 PN16 14 M16x160 1125 1255 169 25 28 32 76 119.8
1016 сталь 1.6 1.6 1000 PN25 14 M16x160 1140 1320 182 38 28 32 76 202.2
1019 сталь с покр 1.6 1.6 1000 PN16 14 M16x160 1129 1255 169 25 28 32 76 118.9
1048 вчшг 1 5 1000 PN10 14 M16x160 1156 1230 169 25 28 32 76 102.9

Отправить запрос



L - Допуск по наружному диаметру (мм)
А - Размеры диаметра (мм)
А1 - Нар.диам. фланца (мм)
C - Общая длина
T - Толщина фланца











Фланцевые адаптеры Ду 1000, 1200, 1400, 1600 (1048 - 1668) мм

Ду нар.
(мм)
Мат-л
трубы

L (мм)
Рассверл. фланца
в соотв. со
стандартом BS EN 1092-
1 и ГОСТ 12815-80
Кол.
бол.
DN x
длина болта
(мм)

A (мм)

A1

C

T
Кол.
отв.
фл.
Мин.
посад.
зазор
(мм) X
Маx.
пос.
зазор
(мм) X
Вес
(кг)
+ - Ном. Отв.
1048 ВЧШГ 1 5 1000 PN16 14 M16x160 1156 1255 169 25 28 32 76 110.4
1048 ВЧШГ 1 5 1000 PN25 14 1171 1320 182 38 28 32 76 188.3
1118 Сталь 1.6 1.6 1100 PN10 16 1227 1340 169 25 32 32 76 126.0
1118 Сталь 1.6 1.6 1100 PN16 16 1227 1355 169 25 32 32 76 129.8
1118 Сталь 1.6 1.6 1100 PN25 16 1242 1420 182 38 32 32 76 218.1
1121 Сталь с покр 1.6 1.6 1100 PN16 16 1231 1355 169 25 32 32 76 128.7
1152 ВЧШГ 1 6 1100 PN10 16 1275 1340 182 38 32 32 76 162.6
1152 ВЧШГ 1 6 1100 PN16 16 1275 1355 182 38 32 32 76 168.0
1152 ВЧШГ 1 6 1100 PN25 16 1275 1420 182 38 32 32 76 201.6
1219 Сталь 1.6 1.6 1200 PN10 16 1329 1455 169 25 32 32 76 141.8
1219 Сталь 1.6 1.6 1200 PN16 16 1343 1485 182 38 32 32 76 217.4
1219 Сталь 1.6 1.6 1200 PN25 16 1343 1530 182 38 32 32 76 243.5
1222 Сталь с покр 1.6 1.6 1200 PN16 16 1347 1485 182 38 32 32 76 215.8
1255 ВЧШГ 1 6 1200 PN10 16 1378 1455 182 38 32 32 76 183.0
1255 ВЧШГ 1 6 1200 PN16 16 1378 1485 182 38 32 32 76 197.6
1255 ВЧШГ 1 6 1200 PN25 16 1378 1530 182 38 32 32 76 224.8
1422 Сталь 1.6 3 1400 PN10 18 1546 1675 182 38 32 32 76 245.5
1422 Сталь 1.6 3 1400 PN16 18 1546 1685 182 38 36 32 76 248.7
1426 Сталь с покр 1.6 3 1400 PN16 18 1550 1685 182 38 36 32 76 246.1
1462 ВЧШГ 1 7 1400 PN10 18 1585 1675 182 38 36 32 76 220.1
1462 ВЧШГ 1 7 1400 PN16 18 1585 1685 182 38 36 32 76 223.3
1620 Сталь 3 3 1600 PN10 20 1745 1915 182 38 36 32 76 309.3
1620 Сталь 3 3 1600 PN16 20 1745 1930 182 38 36 32 76 315.9
1626 Сталь с покр 3 3 1600 PN16 20 1751 1930 182 38 36 32 76 311.3
1668 ВЧШГ 1 7 1600 PN10 20 1791 1915 182 38 36 32 76 275.2
1668 ВЧШГ 1 7 1600 PN16 20 1791 1930 182 38 36 32 76 281.3

Отправить запрос



















Яндекс.Метрика
