Демонтажные вставки, самофиксирующиеся быстроразборные соединения, монтажные вставки



Что такое Демонтажная вставка?

Демонтажная вставка (муфта компенсационная) - это устройство, предназначенное для монтажа/демонтажа фланцевой запорной арматуры и позволяющее за счет регулирования длины хода, компенсировать линейное расширение рубопровода. Демонтажные вставки производятся в диапазоне от 40 до 2000 мм, с рабочим давлением в системе PN10, PN16, PN40 бар.

СП 31.13330 пункт 11.17: Монтажные вставки следует принимать для демонтажа, профилактического осмотра и ремонта фланцевой запорной, предохранительной и регулирующей арматуры.

Демонтажные вставки изготавливаются из высокрочного чугуна с эпоксидным покрытием. Такое сочетание материалов позволяет использовать вставки на протяжении многих лет.

Преимущества демонтажной/монтажной вставки:

  • Простота монтажа
  • Качество конструкции
  • Долгий срок эксплуатации
  • Большой ассортимент
  •

    Как подобрать Демонтажную вставку?

    Для самостоятельного подбора монтажной вставки следует учесть:

  • Диаметр трубопровода
  • Рабочее давление
  • Температуру рабочей среды
  • Диапазон регулировки
  • Отправить запрос

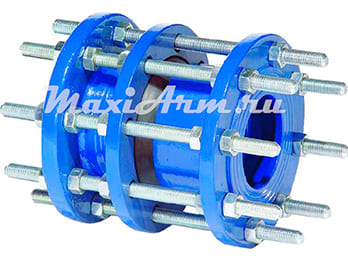

    Демонтажная вставка MAX-DV-SKR

    Демонтажная вставка MAX-DV-SKR
    Демонтажная вставка MAX-DV-SKR представляет собой шарнирный узел с двумя фланцами и является композитным фитингом телескопического действия. Предназначен для обеспечения продольной регулировки фланцевых узлов трубопроводных систем и обеспечивает удобный демонтаж фланцевой трубопроводной арматуры и насосов. Ход втулки: +/-25мм. Давление условное PN: 10кгс/см2 (16,25-заказ) Температура рабочей среды: до+80 гр. С

    Материалы: корпус, фланец, прижимное кольцо – чугун с шаровидным графитом GLS-500-7, эпоксидная краска. Прокладка – резина NBR 6447. Болты и гайки – оцинкованная углеродистая сталь.

    DN d, мм L, мм Крепеж Масса, кг
    50 200 200 8xM16 18
    65 200 200 8xM16 18
    80 200 200 8xM16 18
    100 220 200 8xM16 22
    125 250 200 8xM16 28
    150 285 200 8xM20 30
    200 340 220 8xM20 43
    250 400 220 12xM20 54
    300 455 220 12xM20 76
    350 505 230 16xM20 94
    400 565 230 16xM20 126
    450 615 250 20xM24 145
    500 670 260 20xM24 162
    600 780 260 20xM27 211
    700 895 260 24xM27 254
    800 1010 290 24xM30 339
    900 1115 290 28xM30 439
    1000 1230 290 28xM30 518
    1200 1455 320 32xM36 679



    Отправить запрос

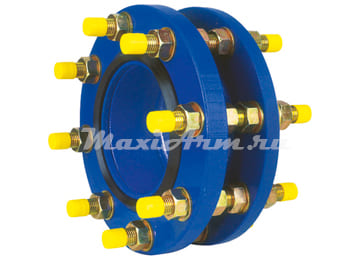

    Монтажная вставка MAX-DV-SG - самофиксирующиеся быстроразборные соединения c большим ходом для фланцевых задвижек и затворов DN 40-1200 PN 10,16,25 бар

    Монтажная вставка MAX-DV-SG Saint Gobain- самофиксирующиеся быстроразборные соединения c большим ходом для фланцевых задвижек и затворов DN 40-1200 PN 10,16,25 бар

    Быстроразборные соединения применяются для облегчения монтажа и демонтажа водозапорной арматуры, установленнoй между двумя фиксированными элементами трубопровода.

    Конструкция:
    - корпус и прижимная часть: сталь с внешним и внутренним эпоксидным покрытием минимальной толщины 250 мкм
    - прокладка EPDM
    - анкерные болты и гайки: оцинкованная сталь

    Модельный ряд:

    • Тип JP: DN40-600; PN10, 16 и 25.
    • Тип PO: DN40-2000; PN10, 16 и 25.
    • Тип PA: DN40-600; PN10 и 16.

    Материалы и покрытия:

    • Все изпользуемые материалы и покрытия специально отобраны на основании иx соответствия необходимым санитарно-гигиеническим стандартам для применения в питьевом водоснабжении. Это соответствие подтверждено сертификатами независимых европейских организаций.
    • Корпус, фланец и контрфланец сделаны из стали Е24 и покрыты эпоксидной краской толщиной, как минимум, 250 микрон.
    • Прокладка: EPDM
    • Анкерные болты: oцинкованная cталь.

    Соотвествие нормам качества:

    • Разработка и производство в соответствии с EN 29220. Реальный ход больше, чем ход, определенный стандартом EN 29220.
    • Размеры фланцев по стандарту EN 29203 и 29209.

    Установка:
    - соединение со всеми фланцевыми деталями, оснащенными стандартными фланцами по ISO 7005-2 - ISO 2531 - EN 1092-2
    - прокладка EPDM
    - фланец на прижимной части оснащен упором и, таким образом, имеет стандартную уплотняемую поверхность под прокладку.

    Монтажная вставка MAX-DV-SG - самофиксирующиеся быстроразборные соединения c большим ходом для фланцевых задвижек и затворов DN 40-1200 PN 10,16,25 бар

    PFA 10   PFA 16   PFA 25
    DN A D L Вес DN A D L Вес DN A D L Вес
    40 см. PFA 16 40 180 150 310 11 40 190 150 310 11
    50 50 180 165 310 10 50 200 165 310 12
    65 65 180 185 310 12 65 200 185 310 17
    80 80 200 200 310 16 80 210 200 330 21
    100 100 200 220 310 20 100 220 235 340 33
    125 125 200 250 310 25 125 220 270 370 42
    150 150 200 285 320 34 150 230 300 370 53
    200 220 340 340 48 200 220 340 340 48 200 230 360 370 74
    250 220 395 360 65 250 230 405 370 74 250 250 425 410 102
    300 220 445 360 72 300 250 460 410 92 300 250 485 410 131
    350 230 505 380 94 350 260 520 430 126 350 270 555 440 193
    400 230 565 390 122 400 270 580 450 162 400 280 620 480 246
    450 250 615 410 140 450 270 640 450 190 450 280 670 480 280
    500 260 670 430 162 500 280 715 460 240 500 300 730 500 324
    600 260 780 450 205 600 300 840 500 330 600 320 845 530 432
    700 260 895 430 256 700 300 910 480 366 700 340 960 560 571
    800 290 1015 460 352 800 320 1025 520 482 800 360 1085 600 801
    900 290 1115 480 405 900 320 1125 530 546 900 380 1185 620 886
    1000 290 1230 480 484 1000 340 1255 560 715 1000 400 1320 670 1270
    1200 320 1455 530 744 1200 360 1485 620 1112 1200 450 1530 740 1871

    Отправить запрос




    Монтажная вставка MAX-DV-SG - самофиксирующиеся быстроразборные соединения c ходом от 8 до 14 мм для фланцевых задвижек и затворов DN 40-1200 PN 10,16 бар

    Монтажная вставка MAX-DV-Saint Gobain - самофиксирующиеся быстроразборные соединения c ходом от 8 до 14 мм для фланцевых задвижек и затворов DN 40-1200 PN 10,16 бар

    Конструкция:
    - корпус и прижимная часть: сталь с внешним и внутренним эпоксидным покрытием минимальной толщины 250 мкм
    - прокладка EPDM
    - анкерные болты и гайки: оцинкованная сталь

    Установка:
    - соединение со всеми фланцевыми деталями, оснащенными стандартными фланцами по ISO 7005-2 - ISO 2531 - EN 1092-2
    - прокладка EPDM
    - ход "Х" достигается путем снятия металлического кольца с прокладки. При замене арматуры данное быстроразборное соединение можно использовать повторно только тогда, если расстояние между наружными поверхностями меньше или равно величине "Х".

    Если арматура, наоборот, короче, то соединение нельзя использовать повторно; в этом случае необходимо установить дистанционное кольцо или использовать быстроразборное соединение с широким ходом.

    Монтажная вставка MAX-DV-Saint Gobain - самофиксирующиеся быстроразборные соединения c ходом от 8 до 14 мм для фланцевых задвижек и затворов DN 40-1200 PN 10,16 бар

    PFA 10   PFA 16
    DN A X D L Вес   DN A X D L Вес
    40 100 8 150 180 5.5   40 100 8 150 180 5.5
    50 100 8 165 180 6   50 100 8 165 180 6
    65 100 8 185 180 7.5   65 100 8 185 180 7.5
    80 100 8 200 180 9   80 100 8 200 180 9
    100 100 8 220 180 13   100 100 8 220 180 13
    125 100 10 250 180 17   125 100 10 250 180 17
    150 100 10 285 195 21   150 100 10 285 195 21
    200 100 10 340 195 29   200 100 10 640 195 29
    250 110 10 395 215 38   250 120 10 405 225 44
    300 110 10 445 215 46   300 120 10 460 225 55
    350 120 10 505 215 57   350 120 10 520 250 77
    400 120 10 565 230 72   400 130 10 580 250 98
    450 120 10 615 230 80   450 130 10 640. 250 122
    500 120 10 670 230 90   500 150 10 715 285 156
    600 120 10 780 240 120   600 150 12 840 300 222



    Отправить запрос

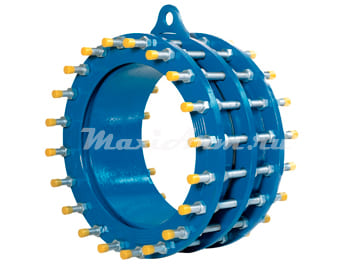

    Демонтажная вставка MAX-DV-HAW тип 9810

    Демонтажная вставка MAX-DV-HAWle тип 9810

    Особенности модели:

    • Фланцевая фасонная часть, позволяющая выполнять компенсирование в системе трубопроводов с фланцами в продольном направлении
    • Простой монтаж и демонтаж фланцевой арматуры
    • Цельные резьбовые шпильки, дополнительные фиксирующие болты не требуются
    • Диапазон регулировки длины: строительная длина (см. таблицу) +/- 25 мм
    • Размеры и отверстия фланца согласно EN 1092-2, ГОСТ 12815-80 | PN 10, PN 16, PN 25 (PN 40 по запросу)

    Материал | Технические особенности

    1,2 Наружные фланцы из высокопрочного чугуна, с эпоксидным покрытием
    3 Внутренний удерживающий фланец из стали, с эпоксидным покрытием
    4 Уплотнительное кольцо из эластомера
    5 Резьбовые шпильки из оцинкованной стали
    6 Гайки из оцинкованной стали



    DN Ру = 1,0 МПа Ру = 1,6 МПа Ру = 2,5 МПа
    Длина, мм Вес, кг Длина, мм Вес, кг Длина, мм Вес, кг
    50 180 11 180 11 -- --
    65 180 13 180 13 -- --
    80 200 17 200 17 -- --
    100 200 20 200 20 220 32
    125 200 24 200 24 220 43
    150 200 30 200 30

    230

    52
    200 220 42 220 45 230 76
    250 220 62 230 66 250 108
    300 220 67 250 84 250 129
    350 230 85 260 107 270 196
    400 230 105 270 142 280 212
    450 250 131 270 177 280 281
    500 260 155 280 200 300 290
    600 260 225 300 305 320 389
    700 260 300 300 321 340 505
    800 290 361 320 469 360 690
    900 290 400 320 535 380 920
    1000 290 516 340 698 400 1257
    1100 300 830 340 830 -- --
    1200 320 895 360 1070 450 1870
    1300 370 1172 370 1172 -- --
    1400 360 1194 380 1270 -- --
    1500 380 1560 380 1560 -- --
    1600 390 1436 400 1705 -- --

    Отправить запрос

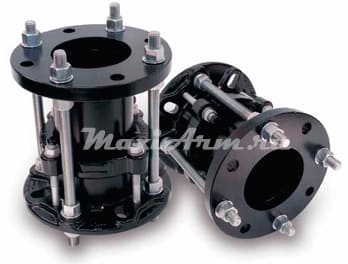

    Демонтажная вставка MAX-DV-VJ - Подвижный двухфланцевый фитинг с фиксацией

    Демонтажная вставка MAX-DV-VJ - Подвижный двухфланцевый фитинг с фиксацией  viking johnsonДу 50 - 5000 мм
    Ру10,16 атм

    Область применения:

    - Предназначены для облегчения монтажа/демонтажа
    запорной арматуры, клапанов, насосных установок, фасонных
    частей и прочего оборудования
    - Трубопроводы для нейтральных жидкостей при
    допустимой рабочей температуре 50 °С

    Материалы:

    - Корпус до DN300: ковкий чугун/сталь, DN350…5000 сталь/сталь
    - Эластичная прокладка из EPDM
    - Шпильки, болты и гайки из оцинкованной стали

    Защита от коррозии:

    - Внутри и снаружи - покрытие Rilsan Nylon, годное для питьевой
    воды

    Соответствие ГОСТ:

    - Фланцевое соединение согласно ГОСТ 12815-80

    Возможность регулировки

    Демонтажные вставки-это двухфланцевые фитинги с возможностью продольного регулирования по длине до 100 мм (4”) с фиксацией на указанной длине с помощью поставляемых в комплекте шпилек. Данная конструкция позволяет не только быстро и просто обслуживать арматуру, ускоряя её монтаж-демонтаж, но и упрощает последующие модификации трубопровода и сокращает время его отключения .

    Простота монтажа Установка демонтажных вставок очень проста: достаточно только гаечного или динамометрического ключа для затяжки шпилек, изготовленных из высокопрочной или нержавеющей стали. Процесс монтажа ускоряется при меньшем количестве шпилек по сравнению с количеством фланцевых отверстий, при этом шпильки выполняют роль соединительных фланцевых болтов, сохраняя надежно зафиксированную конструкцию. Демонтажная вставка может принимать конечную нагрузку равную условному давлению в трубопроводе и условному давлению, на которое рассчитан фланцевый крепеж.

    Типоразмеры Данные изделия производятся для типоразмеров от DN40 (1 ½”) до DN2400 (80”) практически для любого фланцевого присоединения или номинального давления поставляемой арматуры. Кроме того, демонтажные вставки больших диаметров могут быть спроектированы и изготовлены под заказ в соответствии с требованиями заказчика.

    DN PN Диаметр фланца Длина Стяжные болты Код
    Номинальная Минимальная Максимальная
    50 10, 16, 25, 40 185 187 167 207 M16x300 VJ01326
    65 10,16 185 187 167 207 M16x300 VJ00885
    80 10,16,25,40 210 187 167 207 M16x300 VJ00628
    100 10, 16 230 187 167 207 M16x300 VJ00437
    125 10, 16 285 187 167 207 M16x300 VJ00887
    150 10, 16 285 187 167 207 M20x310 VJ00304
    200 10 340 187 167 207 M20x310
    200 16 340 187 167 207 M20x310 VJ01701
    250 10 406 187 167 207 M20x310 VJ00305
    250 16 405 187 167 207 M24x330 VJ01333
    300 10 445 187 167 207 M20x310 VJ00460
    300 16 460 187 167 207 M24x330 VJ00483
    350 10 505 295 270 320 M20x440 VJ00230
    350 16 520 295 270 320 M24x460 VJ01251
    400 10 565 295 270 320 M24x460 VJ01252
    400 16 580 295 270 320 M27x490 VJ01256
    450 10 615 300 275 325 M24x460 VJ00205
    450 16 640 300 275 325 M27x490 VJ01258
    500 10 670 300 275 325 M24x460 VJ02020
    500 16 715 300 275 325 M30x500 VJ01261
    550 10 730 300 275 325 M27x490 VJ00249
    550 16 775 300 275 325 M30x500
    600 10 780 300 275 325 M27x490
    600 16 840 300 275 325 M33x515 VJ01263
    650 10 835 300 275 325 M27x490 VJ00142
    650 16 860 300 275 325 M33x515
    700 10 895 300 275 325 M27x490
    700 16 910 300 275 325 M33x540 VJ01266
    750 10 970 300 275 325 M33x540 VJ00257
    800 10 1015 300 275 325 M30x500
    800 16 1025 300 275 325 M36x545 VJ03671
    900 10 1115 302 277 327 M30x530 VJ01267
    900 16 1125 302 277 327 M36x570 VJ01268
    1000 10 1230 307 277 337 M33x540 VJ03383
    1100 10 1340 307 277 337 M33x540 VJ04279
    1200 10 1455 307 277 337 M36x570 VJ04911
    1300 10 1575 320 290 350 M39x600 VJ05007
    1400 10 1675 320 290 350 M39x600
    1500 10 1785 320 290 350 M39x640 VJ05224
    1600 10 1915 320 290 350 M45x630 VJ04936
    1800 10 2115 320 290 350 M45x630 VJ02779
    2000 10 2325 440 390

    490

    M45x795 VJ02886
    2200 10 2550 462 412 512 M52x900 VJ03894
    2400 10 2760 462 412 512 M52x900



    Отправить запрос
