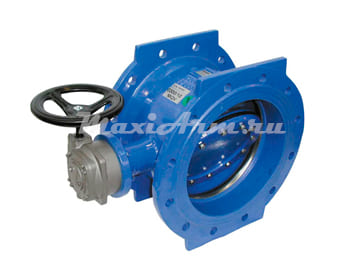

Поворотные затворы дисковые с двойным эксцентриком EUROSTOP DN150-1200 PN10/16, Saint-Gobain PAM
Дисковые затворы двухэксценриковые EUROSTOP Saint Gobain PAM для водоснабжения - это прекрасное решение для перекрытия подземных трубопроводов в случае, если расстояние между магистралью и уровнем грунта слишком мало, чтобы установить клиновую задвижку, конструкция которой требует много места.
Дисковые затворы EUROSTOP предназначены для применения:
- в водопроводных и распределительных магистралях
- в ирригационных системах
- в водоочистных станциях
- в насосных станциях
- в резервуарах
Чтобы обеспечить надежность и эффективность продуктов SAINT-GOBAIN PAM, в основе их конструкции лежат передовые технологии и долговечные материалы.

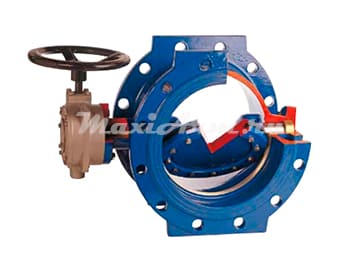

Дисковые затворы EUROSTOP номинального диаметра от DN 150 до 1200 имеют следующие усовершенствованные элементы:
- самоуплотняющуюся прокладку JPAi;
- эксцентрично смещенный диск;
и для защиты от коррозии:
- толстое внешнее и внутреннее эпоксидное покрытие.
Все материалы, использованные в конструкции дисковых затворов EUROSTOP, были выбраны с целью обеспечения оптимальной прочности и устойчивости к нагрузкам, на которых установлены затворы (продолные нагрузки, гидравлический удар и т.д.)

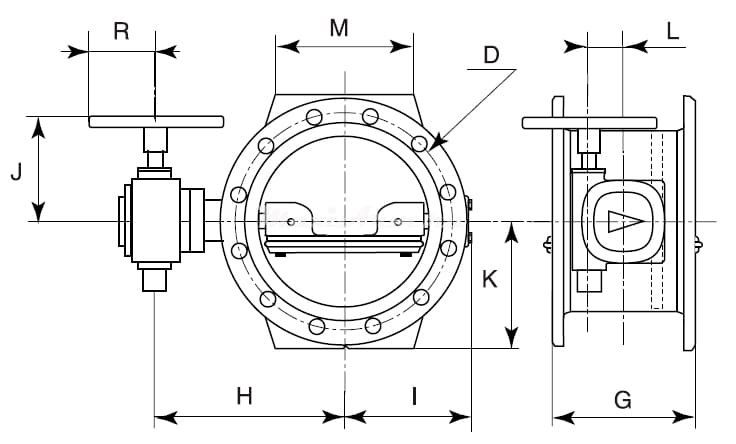

Ду | Ру (бар) | Габаритные размеры | Механизм | Вес | ||||||||
G | H | I | J | K | L | M | D | R | Число оборотов | кг | ||
мм | мм | мм | мм | мм | мм | мм | мм | мм | ||||
150-250 | см. данные на давление PN16 | |||||||||||
300 | 10 | 270 | 316 | 240 | 164 | 228 | 50 | 250 | 455 | 100 | 12.75 | 86 |
350 | 10 | 290 | 340 | 259 | 201 | 253 | 63 | 260 | 505 | 125 | 12.75 | 111 |
400 | 10 | 310 | 371 | 315 | 201 | 283 | 63 | 310 | 565 | 125 | 12.75 | 139 |
450 | 10 | 330 | 427 | 344 | 206 | 308 | 80 | 340 | 615 | 125 | 13.25 | 183 |
500 | 10 | 350 | 452 | 369 | 206 | 335 | 80 | 320 | 670 | 125 | 13.25 | 215 |
600 | 10 | 390 | 524 | 423 | 289 | 390 | 100 | 300 | 780 | 175 | 13 | 302 |
700 | 10 | 430 | 594 | 479 | 334 | 448 | 100 | 440 | 895 | 175 | 52 | 453 |
800 | 10 | 470 | 675 | 573 | 340 | 508 | 125 | 480 | 1015 | 175 | 52 | 640 |
900 | 10 | 510 | 724 | 622 | 340 | 558 | 125 | 570 | 1115 | 175 | 52 | 839 |
1000 | 10 | 550 | 815 | 702 | 415 | 615 | 160 | 620 | 1230 | 175 | 110.5 | 1193 |
1200 | 10 | 630 | 909 | 840 | 545 | 728 | 200 | 750 | 1455 | 175 | 216 | 1831 |
Ду | Ру (бар) | Габаритные размеры | Механизм | Вес | ||||||||
G | H | I | J | K | L | M | D | R | Число оборотов | кг | ||
мм | мм | мм | мм | мм | мм | мм | мм | мм | ||||
150 | 16 | 210 | 215 | 145 | 164 | 143 | 50 | 150 | 285 | 100 | 12,75 | 35 |
200 | 16 | 230 | 240 | 174 | 164 | 170 | 50 | 180 | 340 | 100 | 12,75 | 46 |
250 | 16 | 250 | 292 | 216 | 164 | 200 | 50 | 230 | 400 | 100 | 12,75 | 67 |
300 | 16 | 270 | 321 | 240 | 201 | 228 | 63 | 250 | 455 | 125 | 12,75 | 88 |
350 | 16 | 290 | 340 | 282 | 201 | 260 | 63 | 260 | 520 | 125 | 12,75 | 132 |
400 | 16 | 310 | 407 | 323 | 206 | 290 | 80 | 310 | 580 | 125 | 13,25 | 170 |
450 | 16 | 330 | 427 | 343 | 206 | 320 | 80 | 340 | 640 | 125 | 13,25 | 207 |
500 | 16 | 350 | 470 | 368 | 248 | 358 | 100 | 320 | 715 | 175 | 13 | 265 |
600 | 16 | 390 | 550 | 455 | 334 | 420 | 100 | 300 | 840 | 175 | 52 | 414 |
700 | 16 | 430 | 627 | 525 | 340 | 455 | 125 | 440 | 910 | 175 | 52 | 543 |
800 | 16 | 470 | 713 | 600 | 415 | 513 | 160 | 480 | 1025 | 175 | 110,5 | 823 |
900 | 16 | 510 | 764 | 651 | 415 | 563 | 160 | 570 | 1125 | 175 | 110,5 | 1021 |
1000 | 16 | 550 | 815 | 746 | 545 | 628 | 200 | 620 | 1255 | 175 | 216 | 1432 |
1200 | 16 | 630 | 950 | 846 | 615 | 743 | 200 | 750 | 1485 | 200 | 212 | 2357 |

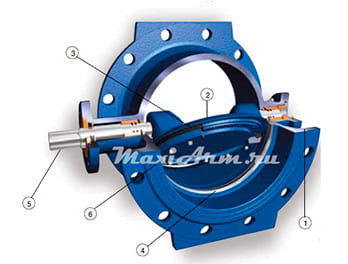

Описание | Материал |
1 и 2 Корпус и диск | ВЧШГ, внешнее и внутреннее эпоксидное покрытие |
3 Прокладка диска | Самоуплотняющаяся прокладка ЭПДМ типа JPA |
4 Седло диска | Сплав из нержавеющей стали с очень высоким содержанием никеля, обладающий очень высокой твердостью |
5 Вал диска | 13%-я хромистая сталь |
6 Гайки, болты и шпильки | Нержавеющая сталь |
Направление закрытия
♦ Стандартное СС: по часовой стрелке.
♦ Обычное для подземных затворов АСС: против часовой стрелки.
Материал полностью совместим с питьевой водой
Материалы затворов, соприкасающиеся с водой, не оказывают негативного влияния на органолептические свойства воды.
Эти материалы, особенно уплотняющаяся манжета диска и эпоксидное покрытие, имеют сертификат совместимости с пищевыми продуктами.
