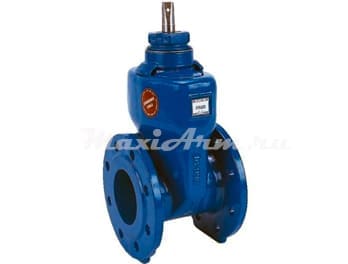

Задвижка клиновая чугунная F4 ВЧШГ Saint Gobain EURO20
тип 23 с внутренним покрытием "эпокси" DN50-400 PN10/16

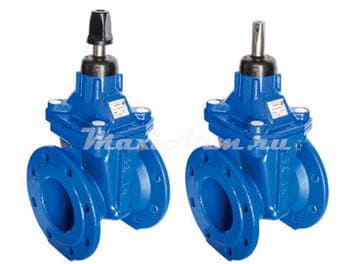

Клиновые задвижки чугунные фланцевые SAINT GOBAIN EURO 20 серия S14 тип 23 (короткая) соответствует стандартам ISO:
Продукт соответствует стандартам NF и EN1074-1
• Толщина эпоксидного покрытия 250 микрон
• Производится на заводе Saint-Gobain PAM Toul (Франция)
• Каждое изделие тестируется в соответствии с стандартами NF и EN12266-1
• Закрытие как по часовой, так и против часовой стрелки
• Расчетные параметры среды: питьевая/ сырая вода, Ру=10 атмр./16 атм.

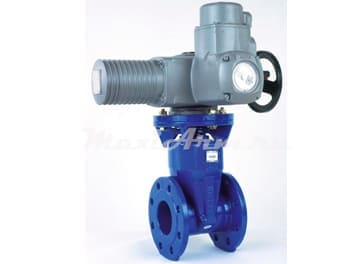

Будучи установленными на трубопроводах задвижки EURO20 F4 служат только для их открытия или перекрытия. Для того чтобы соответствовать некоторым, специфическим требованиям, клиновые задвижки фланцевые чугунные Saint Gobain EURO 20 F4 теперь доступны в моторизованном исполнении для номинальных диаметров (DN) от 65 до 400.
Так как клиновые задвижки Saint Gobain F4 служат для перекрытия потока воды в трубопроводе, в основном, они используются при проведении работ по обслуживанию и ремонту, при заменах вышедшего из строя оборудования или его сервисного обслуживания.
В случае разрывов или других проблем на трубопроводе клиновые задвижки могут быть закрыты для ограничения риска затопления.
Будучи установленными на разветвленные трубопроводы с межсоединениями, клиновые задвижки работают как устройства разделения потока и открываются или закрываются для получения сбалансированного распределения во всех точках.
Клиновые задвижки чугунные Saint Gobain EURO 20 тип F4 также часто используются для защиты другого оборудования или для их обслуживания (контрольные устройства, воздушные клапаны, пожарные шланги и т.д.).
Клиновые задвижки фланцевые Saint Gobain EURO 20 F4 могут устанавливаться на:- системах подачи и распределения питьевой воды,
- ирригационных системах,
- системах пожаротушения,
- станциях обработки воды,
- насосных станциях,
- резервуарах и т.д..
Они превосходно работают, вне зависимости от того, установлены ли они в горизонтальном, вертикальном или наклонном положении, и теперь также доступны в моторизируемом и моторизованном исполнении. Они устанавливаются на трубопроводах либо с помощью фасонных частей, либо с помощью фланцевых адаптеров или муфт. (см. полный ассортимент соединений и креплений в соответствующих каталогах).Ассортимент клиновых задвижек недавно был обновлен и дополнен с добавлением новых элементов.
Описание | Ду | Вид фланца | Длина (мм) | Вес (кг) |
Задвижка клиновая фланцевая SAINT GOBAIN тип F4 EURO 20-23 |
40 | 10/16 | 140 | 9,5 |
50 | 10/16 | 150 | 10,5 | |
65 | 10/16 | 170 | 15 | |
80 | 10/16 | 180 | 15,6 | |
80 | 10/16 | 180 | 15,6 | |
100 | 10/16 | 190 | 19,7 | |
125 | 10/16 | 200 | 26,6 | |
200 | 10 | 230 | 65 | |
200 | 16 | 230 | 65 | |
250 | 10 | 250 | 95 | |
250 | 16 | 250 | 95 | |
300 | 10 | 270 | 130 | |
300 | 16 | 270 | 130 | |
350 | 10 | 290 | 175 | |
350 | 16 | 290 | 175 | |
400 | 16 | 310 | 290 |
Задвижки клиновые чугунные фланцевые SAINT GOBAIN EURO 20 F4

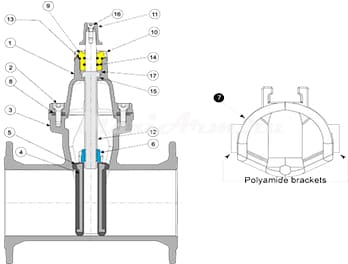

- Крышка: ВЧШГ GS EN GJS 400-15 или 500-7 в соответствии с EN15637. Покрытие: Эпоксидное голубого цвета (*);
- Болтовое соединение: Оцинкованная сталь;
- Корпус: ВЧШГ GS EN GJS 400-15 или 500-7. Покрытие: Эпоксидное голубого цвета (*);
- Основа клина: ВЧШГ GS EN GJS 400-15 или 500-7;
- Покрытие клина: EPDM в соотв. с EN681-1. Покрытие: EPDM на чугунном клине и на полиамидных скобах;
- Гайка управления: Бронза CuZn39Pb2 в соотв. с EN12164;
- Скобы клина: Полиамид тип PA 6-6;
- Уплотнение крышки: EPDM Класс 70 WA в соотв. с EN581;
- Уплотнение штока: NBR 70;
- Насадка на шток: Ductile iron GS EN GJS 400-15 or 500-7;
- Шток: Нержавеющая сталь X20Cr13 в соотв. с EN10088-3;
- Уплотнительное кольцо: Nitrile NBR 70;
- Втулка: Nitrile NBR 70;
- Упорное кольцо: Polyamide тип PA 6-6;
- Болт: Сталь с термо-диффузным цинк. покрытием;
- Несущее соединение крышки: Полиамид тип PA 6-6.

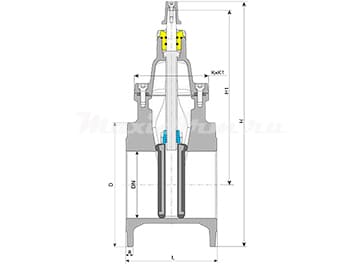

DN | L | H1 | H | D | KxK1 | a | Кол-во оборотов для закрытия | SxS | S1xS1 |
40 | 140 | 227 | 324.0 | 150 | 117х135 | 19 | 12.5 | 15.2 | 14.3 |
50 | 150 | 222 | 326.5 | 165 | 117х135 | 19 | 12.5 | 15.2 | 14.3 |
60 | 170 | 264 | 373.5 | 185 | 105х138 | 19 | 16 | 18.5 | 17.3 |
65 | 170 | 264 | 373.5 | 185 | 105х138 | 19 | 16 | 18.5 | 17.3 |
80 | 180 | 288 | 405.0 | 200 | 162х143.5 | 19 | 19 | 18.5 | 17.3 |
100 | 190 | 316 | 448.0 | 220 | 188х139 | 19 | 22 | 20.6 | 19.3 |
125 | 200 | 358 | 501.0 | 250 | 225.5х161.5 | 19 | 26 | 20.6 | 19.3 |
150 | 210 | 401 | 563.0 | 285 | 256х172 | 19 | 32 | 20.6 | 19.3 |
200 | 230 | 508 | 728.0 | 340 | 350х216 | 20 | 33 | 25.7 | 24.3 |
Задвижки клиновые чугунные фланцевые SAINT GOBAIN EURO 20 F4
DN, mm | Направление закрытия | Артикул PN10 | Артикул PN16 | Вес PN10, kg | Вес PN16, kg |
40 | Против часовой | RBA40BDCH | RBA40BDCH | 8,8 | 8,8 |
50 | Против часовой | RBA50BDCH | RBA50BDCH | 10,6 | 10,6 |
60 | Против часовой | RBA60BDJH | RBA60BDJH | 12,7 | 12,7 |
65 | Против часовой | RBA65BDAH | RBA65BDAH | 12,7 | 12,7 |
80 | Против часовой | RBA80UDBH | RBA80UDBH | 14,3 | 14,3 |
100 | Против часовой | RBB10BDBH | RBB10BDBH | 19,0 | 19,0 |
125 | Против часовой | RBB12UDCH | RBB12UDCH | 24,3 | 24,3 |
150 | Против часовой | RBB15BDCH | RBB15BDCH | 32,3 | 32,3 |
200 | Против часовой | RBB20BDBH | RBB20BDAH | 59,4 | 59,4 |
40 | По часовой | RBA40BBCH | RBA40BBCH | 8,6 | 8,6 |
50 | По часовой | RBA50BBCH | RBA50BBCH | 10,3 | 10,3 |
60 | По часовой | RBA60BBJH | RBA60BBJH | 12,7 | 12,7 |
65 | По часовой | RBA65BNCH | RBA65BNCH | 12,7 | 12,7 |
80 | По часовой | RBA80BNCH | RBA80BNCH | 14,3 | 14,3 |
100 | По часовой | RBB10BNCH | RBB10BNCH | 19,0 | 19,0 |
125 | По часовой | RBB12BNCH | RBB12BNCH | 24,3 | 24,3 |
150 | По часовой | RBB15BBCH | RBB15BBCH | 32,3 | 32,3 |
200 | По часовой | RBB20BBBH | RBB20BBAH | 59,4 | 59,4 |
Задвижки клиновые чугунные фланцевые SAINT GOBAIN EURO 20 F4

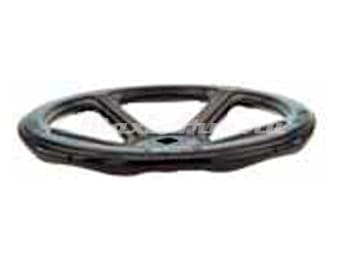

Маховик для задвижек
DN (мм) | Квадрат FAH/FSH | Наружн диаметр | Вес (кг) FAH/FSH |
40 | 15.2 | 150 | 0.4 |
50 | 15.2 | 150 | 0.4 |
65 | 15.2/18.5 | 150 | 0.4/0,6 |
80 | 15.2/18.5 | 150 | 0.4/0,6 |
100 | 18.5/20.6 | 200 | 1.6/1.6 |
125 | 18.5/20.6 | 200 | 1.6/1.6 |
150 | 18.5/20.6 | 200 | 1.6/1.6 |
200 | 25.7 | 350 | 2.5 |
250 | 25.7 | 500 | 5.0 |
300 | 25.7 | 500 | 5.0 |
350 | 28.9 | 500 | 5.0 |
400 | 28.9 | 500 | 5.0 |

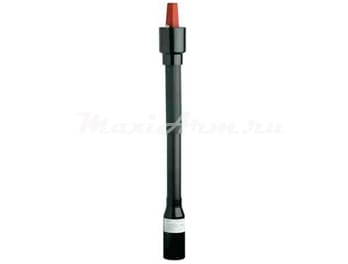

Шток (приводной блок) фиксированной длины для различных глубин заложения (Hc=1.0, 1.25, 1.50 м.)
Размеры и масса блоков в соотвествии с различными глубинами заложения и номинальными диаметрами задвижек
DN FAH | DN FSH | Hc | Hc | Hc | |||
Длина (мм) | Вес (кг) | Длина (мм) | Вес (кг) | Длина (мм) | Вес (кг) | ||
40-50-65-80 | 40-50 | 775 | 3.7 | 1025 | 4.6 | 1275 | 5.5 |
100-125-150 | 65-80 | 750 | 3.6 | 1000 | 4.5 | 1250 | 5.4 |
-- | 100 | 710 | 3.5 | 960 | 4.4 | 1210 | 5.3 |
-- | 125-150 | 660 | 3.3 | 910 | 4.2 | 1160 | 5.1 |
200-300 | 200-300 |
590 | 3 | 840 | 3.9 | 1090 | 4.8 |
350-400 | 350-400 | 510 | 2.9 | 760 | 3.8 | 1010 | 4.7 |

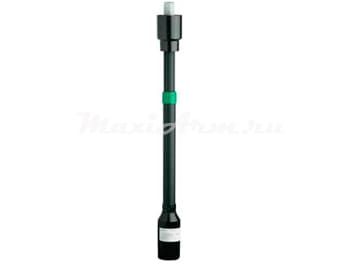

Шток (приводной блок) Телескопический
DN FAH | DN FSH | Hc | Hc | Hc | Hc | ||||
Длина (мм) | Вес (кг) | Длина (мм) | Вес (кг) | Длина (мм) | Вес (кг) | Длина (мм) | Вес (кг) | ||
40-50-65-80 | 40-50 | 900-1150 | 2.5 | 1050-1450 | 3.0 | 1350-2050 | 3.7 | 1700-2600 | 5.0 |
100-125-150 | 65-80 | 900-1100 | 3.0 | 1050-1400 | 4.0 | 1350-2000 | 5.0 | 1650-2600 | 6.0 |
-- | 100 | 900-1150 | 1050-1450 |
1350-1950 | 1650-2650 | ||||
-- | 125-150 | 950-1200 | 3.0 | 1100-1500 | 4.0 | 1350-2000 | 5.0 | 1700-2700 | 6.0 |
200 | 200 | 1150-1400 | 1250-1650 | 1550-2250 | 1950-3050 | ||||
250 | 250 | 1250-1500 | 6.0 | 1350-1700 | 7.5 | 1650-2300 | 11.5 | 2050-3100 | 13.5 |
300 | 300 | 1300-1550 | 1350-1750 | 1700-2400 | 2100-3150 | ||||
350 | 350 | 1150-1300 | 6.0 | 1300-1600 | 7.5 | 1550-2100 | 11.5 | 1950-2900 | 13.5 |
400 | 400 | 1350-1550 | 1500-1800 | 1750-2350 | 2150-3100 |
