Шаровые краны стальные РОНЕКС RONEX серии ТМ

ПОЛНОПРОХОДНЫЕ шаровые краны РОНЕКС (RONEX) серии ТМ Ду15-1200

РЕДУЦИРОВАННЫЕ шаровые краны РОНЕКС (RONEX) серии ТМ 1 Ду400-800

Каталог Шаровые Краны для теплоснабжения РОНЕКС/RONEXКаталог Шаровые Краны для теплоснабжения РОНЕКС/RONEX




Шаровые краны литые полнопроходные с механическим редуктором РОНЕКС RONEX Ду150-1200 мм

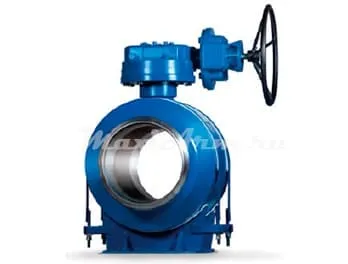

ТМ 150-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 150 мм
Диаметр присоединительного патрубка наружный: 159 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 4 378 м3/ч
Гидросопротивление: 0,041
Момент вращения: 480 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 140 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW3R (или аналог)

Управление приводом: штурвал

Монтажный чертеж ТМ 150-11-2

Техническая информация ТМ 150-11-2




ТМ 200-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40

ТМ 200-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 200 мм
Диаметр присоединительного патрубка наружный: 219 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 8 160 м3/ч
Гидросопротивление: 0,037
Момент вращения: 900 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 235 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW4R (или аналог)

Управление приводом: штурвал

Монтажный чертеж ТМ 200-11-2

Техническая информация ТМ 200-11-2




ТМ 250-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40

ТМ 250-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 250 мм
Диаметр присоелинительного патрубка наружный: 273 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 14 238 м3/ч
Гидросопротивление: 0,03
Момент вращения: 1760 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 355 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW4R (или аналог)

Управление приводом: штурвал

Монтажный чертеж ТМ 250-11-2

Техническая информация ТМ 250-11-2




ТМ 300-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40

ТМ 300-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 300 мм
Диаметр присоелинительного патрубка наружный: 325 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 21 675 м3/ч
Гидросопротивление: 0,027
Момент вращения: 2 300 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 490 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW5R (или аналог)

Управление приводом: штурвал

Монтажный чертеж ТМ 300-11-2

Техническая информация ТМ 300-11-2

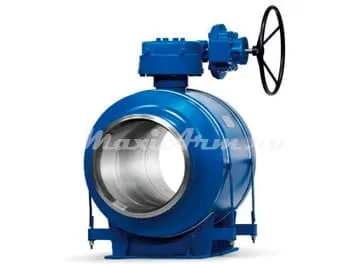

ТМ 400-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40

ТМ 400-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 400 мм
Диаметр присоелинительного патрубка наружный: 426 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 33 575 м3/ч
Гидросопротивление: 0,035
Момент вращения: 5 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 975 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW5R (или аналог)

Управление приводом: штурвал

Монтажный чертеж ТМ 400-11-2

Техническая информация ТМ 400-11-2




ТМ 500-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду500 Ру40

ТМ 500-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду500 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 500 мм
Диаметр присоелинительного патрубка наружный: 530 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 58 225 м3/ч
Гидросопротивление: 0,028
Момент вращения: 8 800 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 1 710 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW7R (или аналог)

Управление приводом: штурвал

Монтажный чертеж ТМ 500-11-2

Техническая информация ТМ 500-11-2




ТМ 600-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40

ТМ 600-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 600 мм
Диаметр присоелинительного патрубка наружный: 630 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 85 000 м3/ч
Гидросопротивление: 0,028
Момент вращения: 14 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 2 905 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW7R (или аналог)

Управление приводом: штурвал

ТМ 600-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40 Монтажный чертеж ТМ 600-11-2

ТМ 600-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40 Техническая информация ТМ 600-11-2




ТМ 700-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40

ТМ 700-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 700 мм
Диаметр присоелинительного патрубка наружный: 720 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 114 750 м3/ч
Гидросопротивление: 0,028
Момент вращения: 20 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 4 285 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)

Управление приводом: штурвал

ТМ 700-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40Монтажный чертеж ТМ 700-11-2

ТМ 700-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40 Техническая информация ТМ 700-11-2




ТМ 800-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40

ТМ 800-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 800 мм
Диаметр присоелинительного патрубка наружный: 820 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 153 000 м3/ч
Гидросопротивление: 0,027
Момент вращения: 26 500 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 6 205 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)

Управление приводом: штурвал

ТМ 800-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40 Монтажный чертеж ТМ 800-11-2

ТМ 800-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40 Техническая информация ТМ 800-11-2




ТМ 900-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду900 Ру40

ТМ 900-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду900 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 900 мм
Диаметр присоелинительного патрубка наружный: 920 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 191 250 0 м3/ч
Гидросопротивление: 0,028
Момент вращения: 38 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 8 465 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)

Управление приводом: штурвал

ТМ 900-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду900 Ру40 Монтажный чертеж ТМ 900-11-2

ТМ 900-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду900 Ру40 Техническая информация ТМ 900-11-2

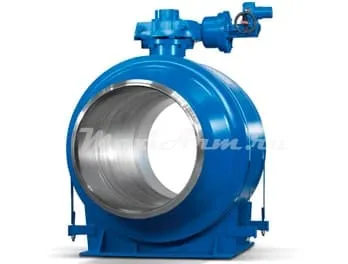

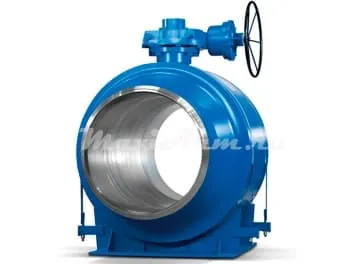

ТМ 1000-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1000 Ру40

ТМ 1000-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1000 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 1000 мм
Диаметр присоелинительного патрубка наружный: 1020 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 246 500 м3/ч
Гидросопротивление: 0,057
Момент вращения: 51 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 11 340 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)

Управление приводом: штурвал

ТМ 1000-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1000 Ру40 Монтажный чертеж ТМ 1000-11-2

ТМ 1000-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1000 Ру40 Техническая информация ТМ 1000-11-2




ТМ 1200-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1200 Ру40

ТМ 1200-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1200 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 1200 мм
Диаметр присоелинительного патрубка наружный: 1220 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 350 000 м3/ч
Гидросопротивление: 0,023
Момент вращения: 77 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 18 915 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW11R (или аналог)

Управление приводом: штурвал

ТМ 1200-11-2 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1200 Ру40 Монтажный чертеж ТМ 1200-11-2




Шаровые краны литые полнопроходные с Электроприводом РОНЕКС RONEX Ду150-1200 мм

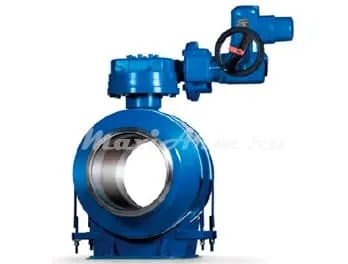

ТМ 150-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40

ТМ 150-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 150 мм
Диаметр присоелинительного патрубка наружный: 159 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 4 378 м3/ч
Гидросопротивление: 0,041
Момент вращения: 480 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 160 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW3R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 24 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ: 0.42

ТМ 150-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40 Монтажный чертеж ТМ 150-11-3

ТМ 150-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40 Техническая информация ТМ 150-11-3




ТМ 200-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40

ТМ 200-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 200 мм
Диаметр присоелинительного патрубка наружный: 219 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 8 160 м3/ч
Гидросопротивление: 0,037
Момент вращения: 900 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 255 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW4R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ: 0.42

ТМ 200-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40 Монтажный чертеж ТМ 200-11-3

ТМ 200-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40 Техническая информация ТМ 200-11-3




ТМ 250-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40

ТМ 250-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 250 мм
Диаметр присоелинительного патрубка наружный: 273 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 14 238 м3/ч
Гидросопротивление: 0,03
Момент вращения: 1760 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 375 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW4R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ: 0.42

ТМ 250-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40 Монтажный чертеж ТМ 250-11-3

ТМ 250-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40 Техническая информация ТМ 250-11-3




ТМ 300-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40

ТМ 300-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 300 мм
Диаметр присоелинительного патрубка наружный: 325 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 21 675 м3/ч
Гидросопротивление: 0,027
Момент вращения: 2 300 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 595 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW5R (или аналог)
Тип электрического привода: AUMA SA07.6 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 80 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,47 кВт
Номинальный ток: 1,7 А
Максимальный рабочий ток: 2,1 А
Пусковой ток: 4,8 А
Коэффициент мощности cosφ: 0.42

Монтажный чертеж ТМ 300-11-3 Монтажный чертеж ТМ 300-11-3

ТМ 300-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40 Техническая информация ТМ 300-11-3

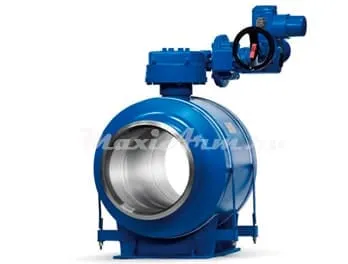

ТМ 400-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40

ТМ 400-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 400 мм
Диаметр присоелинительного патрубка наружный: 426 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 33 575 м3/ч
Гидросопротивление: 0,035
Момент вращения: 5 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 995 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW5R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 180 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ: 0.42

ТМ 400-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40 Монтажный чертеж ТМ 400-11-3

ТМ 400-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40 Техническая информация ТМ 400-11-3




ТМ 500-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду500 Ру40

ТМ 500-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду500 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 500 мм
Диаметр присоелинительного патрубка наружный: 530 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 58 225 м3/ч
Гидросопротивление: 0,028
Момент вращения: 8 800 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 1 730 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW7R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 180 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ: 0.42

Монтажный чертеж ТМ 500-11-3 Монтажный чертеж ТМ 500-11-3

Техническая информация ТМ 500-11-3 Техническая информация ТМ 500-11-3




ТМ 600-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40

ТМ 600-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 600 мм
Диаметр присоелинительного патрубка наружный: 630 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 85 000 м3/ч
Гидросопротивление: 0,028
Момент вращения: 14 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 2 930 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW7R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 180 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ: 0.42

Монтажный чертеж ТМ 600-11-3 Монтажный чертеж ТМ 600-11-3

Техническая информация ТМ 600-11-3 Техническая информация ТМ 600-11-3

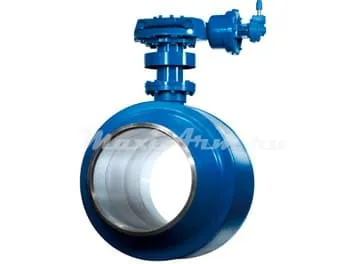

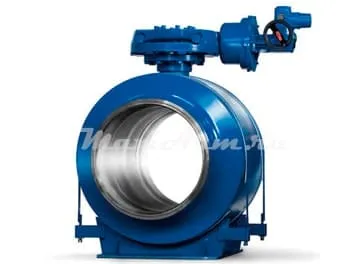

ТМ 700-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40

ТМ 700-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 700 мм
Диаметр присоелинительного патрубка наружный: 720 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 114 750 м3/ч
Гидросопротивление: 0,028
Момент вращения: 20 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 4 315 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 320 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ: 0.42

Монтажный чертеж ТМ 700-11-3 Монтажный чертеж ТМ 700-11-3

Техническая информация ТМ 700-11-3 Техническая информация ТМ 700-11-3




ТМ 800-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40

ТМ 800-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 800 мм
Диаметр присоелинительного патрубка наружный: 820 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 153 000 м3/ч
Гидросопротивление: 0,027
Момент вращения: 26 500 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 6 230 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 320 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 0,72 кВт
Номинальный ток: 2,6 А
Максимальный рабочий ток: 3,2 А
Пусковой ток: 8,9 А
Коэффициент мощности cosφ: 0.42

Монтажный чертеж ТМ 800-11-3 Монтажный чертеж ТМ 800-11-3

Техническая информация ТМ 800-11-3 Техническая информация ТМ 800-11-3




ТМ 900-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду900 Ру40

ТМ 900-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду900 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 900 мм
Диаметр присоелинительного патрубка наружный: 920 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 191 250 0 м3/ч
Гидросопротивление: 0,028
Момент вращения: 38 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 8 495 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 360 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 1.14 кВт
Номинальный ток: 3,2 А
Максимальный рабочий ток: 4,2 А
Пусковой ток: 17 А
Коэффициент мощности cosφ: 0.54

Монтажный чертеж ТМ 900-11-3 Монтажный чертеж ТМ 900-11-3

Техническая информация ТМ 900-11-3 Техническая информация ТМ 900-11-3




ТМ 1000-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1000 Ру40

ТМ 1000-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1000 Ру40Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 1000 мм
Диаметр присоелинительного патрубка наружный: 1020 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 246 500 м3/ч
Гидросопротивление: 0,057
Момент вращения: 51 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 11 365 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R (или аналог)
Тип электрического привода: AUMA SA10.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 360 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 1.14 кВт
Номинальный ток: 3,2 А
Максимальный рабочий ток: 4,2 А
Пусковой ток: 17 А
Коэффициент мощности cosφ: 0.54

Монтажный чертеж ТМ 1000-11-3 Монтажный чертеж ТМ 1000-11-3

Техническая информация ТМ 1000-11-3 Техническая информация ТМ 1000-11-3




ТМ 1200-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1200 Ру40

ТМ 1200-11-3 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду1200 Ру40Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 1200 мм
Диаметр присоелинительного патрубка наружный: 1220 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 350 000 м3/ч
Гидросопротивление: 0,023
Момент вращения: 77 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 18 945 кг

Характеристики привода:

Тип механического привода: редуктор Rotork IW11R (или аналог)
Тип электрического привода: AUMA SA14.2 (или аналог)
Управление приводом: электрическое + аварийный ручной маховик

Время одного поворота на 90° (переключение арматуры «открыто» / «закрыто»): 420 сек
Номинальная электрическая мощность при 3-ф 380В, 50 Гц: 1.94 кВт
Номинальный ток: 4,9 А
Максимальный рабочий ток: 9,5 А
Пусковой ток: 40 А
Коэффициент мощности cosφ: 0.6

Монтажный чертеж ТМ 1200-11-3 Монтажный чертеж ТМ 1200-11-3

Техническая информация ТМ 1200-11-3 Техническая информация ТМ 1200-11-3








Шаровые краны литые полнопроходные ПОД ППУ ИЗОЛЯЦИЮ RONEX РОНЕКС Ду150-800 мм Ру40

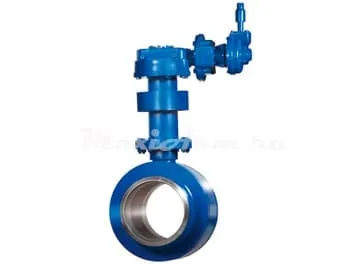

ТМ 150-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40

ТМ 150-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду150 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 150 мм
Диаметр присоелинительного патрубка наружный: 159 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 4 378 м3/ч
Гидросопротивление: 0,041
Момент вращения: 480 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 140 кг +ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW3R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 880 мм

Монтажный чертеж ТМ 150-11-5 Монтажный чертеж ТМ 150-11-5

Техническая информация ТМ 150-11-5 Техническая информация ТМ 150-11-5




ТМ 200-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40

ТМ 200-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду200 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 200 мм
Диаметр присоелинительного патрубка наружный: 219 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 8 160 м3/ч
Гидросопротивление: 0,037
Момент вращения: 900 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 240 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW4R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 200-11-5 Монтажный чертеж ТМ 200-11-5

Техническая информация ТМ 200-11-5 Техническая информация ТМ 200-11-5




ТМ 250-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40

ТМ 250-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду250 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 250 мм
Диаметр присоелинительного патрубка наружный: 273 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 14 238 м3/ч
Гидросопротивление: 0,03
Момент вращения: 1760 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 365 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW3R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 250-11-5 Монтажный чертеж ТМ 250-11-5

Техническая информация ТМ 250-11-5 Техническая информация ТМ 250-11-5




ТМ 300-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40

ТМ 300-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду300 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 300 мм
Диаметр присоелинительного патрубка наружный: 325 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 21 675 м3/ч
Гидросопротивление: 0,027
Момент вращения: 2 300 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 585 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW5R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 300-11-5 Монтажный чертеж ТМ 300-11-5

Техническая информация ТМ 300-11-5 Техническая информация ТМ 300-11-5

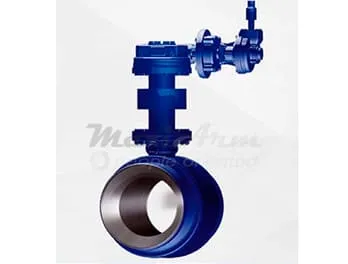

ТМ 400-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40

ТМ 400-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду400 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 400 мм
Диаметр присоелинительного патрубка наружный: 426 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 33 575 м3/ч
Гидросопротивление: 0,035
Момент вращения: 5 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 975 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW5R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 400-11-5 Монтажный чертеж ТМ 400-11-5

Техническая информация ТМ 400-11-5 Техническая информация ТМ 400-11-5




ТМ 500-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду500 Ру40

ТМ 500-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду500 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 500 мм
Диаметр присоелинительного патрубка наружный: 530 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 58 225 м3/ч
Гидросопротивление: 0,028
Момент вращения: 8 800 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 1 700 кг+ ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW7R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 500-11-5 Монтажный чертеж ТМ 500-11-5

Техническая информация ТМ 500-11-5 Техническая информация ТМ 500-11-5




ТМ 600-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40

ТМ 600-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду600 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 600 мм
Диаметр присоелинительного патрубка наружный: 630 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 85 000 м3/ч
Гидросопротивление: 0,028
Момент вращения: 14 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 2 895 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW7R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 600-11-5 Монтажный чертеж ТМ 600-11-5

Техническая информация ТМ 600-11-5 Техническая информация ТМ 600-11-5




ТМ 700-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40

ТМ 700-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду700 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 700 мм
Диаметр присоелинительного патрубка наружный: 720 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 114 750 м3/ч
Гидросопротивление: 0,028
Момент вращения: 20 000 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 4 255 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 700-11-5 Монтажный чертеж ТМ 700-11-5

Техническая информация ТМ 700-11-5 Техническая информация ТМ 700-11-5




ТМ 800-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40

ТМ 800-11-5 Шаровой крана для теплоэнергетики РОНЕКС полнопроходной с редуктором Ду800 Ру40

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 800 мм
Диаметр присоелинительного патрубка наружный: 820 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Коэффициент расхода Kv: 153 000 м3/ч
Гидросопротивление: 0,027
Момент вращения: 26 500 Н*м
Срок службы: не менее 30 лет

Масса шарового крана в сборе с удлинителем штока и редуктором и диэлектрической скользящей опорой: 6 180 кг + ППУ

Характеристики привода:

Тип механического привода: редуктор Rotork IW9R / НОВ 210(или аналог)
Управление приводом: стандартный Т-ключ S=32 мм (в комплект не входит)
Cтандартная (мин.) высота удлинителя штока: 350 мм

Монтажный чертеж ТМ 700-11-5 Монтажный чертеж ТМ 800-11-5

Техническая информация ТМ 700-11-5 Техническая информация ТМ 800-11-5






РЕДУЦИРОВАННЫЕ (неполнопроходные) шаровые краны РОНЕКС (Ronex) серии ТМ1 Ду400-800

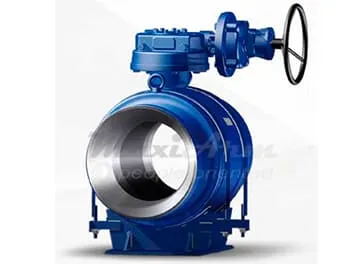

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-2, ТМ1-500-11-2, ТМ1-600-11-2, ТМ1-700-11-2, ТМ1-800-11-2

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-2, ТМ1-500-11-2, ТМ1-600-11-2, ТМ1-700-11-2, ТМ1-800-11-2

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 400-800 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Срок службы: не менее 30 лет

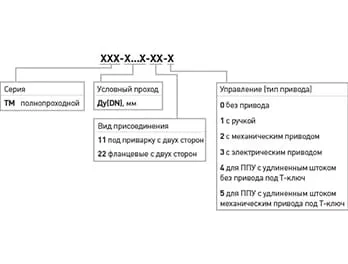

Обозначение шарового крана

Диаметр условного прохода Ду(DN)

Коэф. Расхода KV

Гидросопротив- ление

Момент вращения

Масса шарового крана

мм

м/ч

-

Н*м

кг

ТМ1-400-11-2

400

12 160

0,27

2 300

645

ТМ1-500-11-2

500

21 550

0,21

5 000

1 090

ТМ1-600-11-2

600

34 500

0,17

8 800

1 985

ТМ1-700-11-2

700

50 000

0,15

14 000

3 175

ТМ1-800-11-2

800

65 300

0,15

20 000

4 750

Характеристики привода:

Обозначение шарового крана

Тип механического привода

Управление приводом

ТМ1-400-11-2

Редуктор Rotork IW5R (или аналог)



Штурвал

ТМ1-500-11-2

Редуктор Rotork IW7R (или аналог)

ТМ1-600-11-2

Редуктор Rotork IW7R (или аналог)

ТМ1-700-11-2

Редуктор Rotork IW7R (или аналог)

ТМ1-800-11-2

Редуктор Rotork IW9R (или аналог)

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-2, ТМ1-500-11-2, ТМ1-600-11-2, ТМ1-700-11-2, ТМ1-800-11-2 Внимание! Для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 300 мм.

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-2, ТМ1-500-11-2, ТМ1-600-11-2, ТМ1-700-11-2, ТМ1-800-11-2 Монтажный чертеж ТМ1-...-11-2

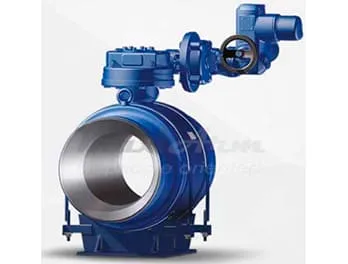

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с электроприводом ТМ1 400-11-3, ТМ1-500-11-3, ТМ1-600-11-3, ТМ1-700-11-3, ТМ1-800-11-3

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с электроприводом ТМ1 400-11-3, ТМ1-500-11-3, ТМ1-600-11-3, ТМ1-700-11-3, ТМ1-800-11-3

Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 400-800 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Срок службы: не менее 30 лет

Обозначение шарового крана

Диаметр условного прохода Ду(DN)

Коэф. Расхода KV

Гидросопротив- ление

Момент вращения

Масса шарового крана

мм

м/ч

-

Н*м

кг

ТМ1-400-11-3

400

12 160

0,27

2 300

665

ТМ1-500-11-3

500

21 550

0,21

5 000

1 110

ТМ1-600-11-3

600

34 500

0,17

8 800

2 010

ТМ1-700-11-3

700

50 000

0,15

14 000

3 200

ТМ1-800-11-3

800

65 300

0,15

20 000

4 775



Характеристики привода:

Обозначение шарового крана

Тип механич. привода

Тип электрич. привода

Время одного поворота
на 90С, сек

Номин. эл. мощн. при 3-ф
380В,
50ГЦ



Номин. ток, А



Макс. ток, А



Пуск. ток, А

Коэф. мощн. cosφ



ТМ1-400-11-3

Редуктор Rotork IW5R (или аналог)

AUMA SA07.6 (или аналог)



80



0,47



1,7



2,1



4,8







0,42

ТМ1-500-11-3





AUMA SA10.2 (или аналог)





0,72





2,6





3,2





8,9

ТМ1-600-11-3

Редуктор Rotork IW7R (или аналог)



180



ТМ1-700-11-3



ТМ1-800-11-3

Редуктор Rotork IW9R (или аналог)



320

Вариант исполнения:

Возможна комплектация электропривода блоком управления AUMA MATIC AM 01.1. Блок имеет встроенную кнопочную станцию, силовую часть с магнитными пускателями и световую индикацию положения шара

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с электроприводом ТМ1 400-11-3, ТМ1-500-11-3, ТМ1-600-11-3, ТМ1-700-11-3, ТМ1-800-11-3 Внимание! Для обеспечения доступа к механизмам управления запорной арматуры, располагаемой в труднодоступных местах, возможно изготовление шаровых кранов с увеличенной высотой штока. Минимальное увеличение высоты от стандартной составляет 300 мм.

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с электроприводом ТМ1 400-11-3, ТМ1-500-11-3, ТМ1-600-11-3, ТМ1-700-11-3, ТМ1-800-11-3 Монтажный чертеж ТМ1-...-11-3 с электроприводом






ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный в ППУ изоляции ТМ1 400-11-5, ТМ1-500-11-5, ТМ1-600-11-5, ТМ1-700-11-5, ТМ1-800-11-5

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-5, ТМ1-500-11-5, ТМ1-600-11-5, ТМ1-700-11-5, ТМ1-800-11-5Характеристики шарового крана

Диаметр условного прохода ДУ (DN): 400-800 мм
Расчетное давление Ру (PN): 40 кгс/см2
Класс герметичности: «А»
Температура рабочей среды при max. PN: +200°С
Срок службы: не менее 30 лет

Обозначение шарового крана

Диаметр условного прохода Ду(DN)

Коэф. Расхода KV

Гидросопротив- ление

Момент вращения

Масса шарового крана

мм

м/ч

-

Н*м

кг

ТМ1-400-11-5

400

12 160

0,27

2 300

645

ТМ1-500-11-5

500

21 550

0,21

5 000

1 090

ТМ1-600-11-5

600

34 500

0,17

8 800

1 970

ТМ1-700-11-5

700

50 000

0,15

14 000

3 135

ТМ1-800-11-5

800

65 300

0,15

20 000

4 720



Характеристики привода:

Управление приводом: Стандартный Т-ключ S=32 мм (в комплект не входит)

Обозначение шарового крана

Тип механического привода

ТМ1-400-11-5

Редуктор Rotork IW5R+HOB (или аналог)

ТМ1-500-11-5

Редуктор Rotork IW5R+HOB (или аналог

ТМ1-600-11-5

Редуктор Rotork IW7R+HOB (или аналог)

ТМ1-700-11-5

Редуктор Rotork IW7R+HOB (или аналог)

ТМ1-800-11-5

Редуктор Rotork IW9R+HOB (или аналог)

Возможна комплектация шарового крана под ППУ изоляцию электроприводом AUMA SA07.6 (или аналог) для Ду400 и SA10.2 (или аналог) для Ду500...800мм.



ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-5, ТМ1-500-11-5, ТМ1-600-11-5, ТМ1-700-11-5, ТМ1-800-11-5 Монтажный чертеж ТМ1-...-11-5 с электроприводом





ОБЩИЕ СВЕДЕНИЯ о кранах РОНЕКС, RONEX

1. Назначение и область применения

1.1. Краны шаровые полнопроходные ковано-литые условным диаметром Ду(DN) от 10мм до 1200мм, на условные давления Ру(PN) 4,0МПа, предназначенные для применения в качестве запорных устройств на трубопроводах, транспортирующих теплоноситель (теплосетевая и другая техническая вода) не агрессивный по отношению к конструкционным материалам изделий.

1.2.  Серия ТМ: Краны запорные (ТеплоМагистральные) для установки в камерах и павильонах тепловых сетей, тепловых пунктах, на источниках теплоснабжения, внутренних системах зданий и сооружений, на тепловых сетях в пенополиуретановой (ППУ) изоляции.

Все краны RONEX/РОНЕКС могут исполняться в холодно-климатическом исполнении (до -50 °С), комплектоваться взрывозащищенными электроприводами. В случае необходимости корпус шарового крана RONEX/РОНЕКС может быть выполнен сборным, из 2-х или 3-х частей.

Преимущества оборудования РОНЕКС:

  • Ду10-1000, Ру40;
  • полнопроходное сечение;
  • средний срок службы – 25-30 лет / 20 000 -25 000 >циклов открыто-закрыто;
  • литой корпус из кованой углеродистой стали;
  • увеличенная толщина стенок;
  • опора под шаром;
  • литой шар (нерж. сталь или углеродистая сталь с никелевым покрытием);
  • более низкая цена по сравнению с другими европейскими производителями;
  • исполнение для канальной и бесканальной прокладки;
  • не требуется эксплуатационное обслуживание шаровых кранов и приводов;
  • комплектуются редуктором или электроприводом;
  • высота штока может изменяться в соответствии с требованиями заказчика; срок удлинения – 1-2 недели.
  • присоединения по технологическим стандартам РФ;
  • самонастройка системы уплотнения с возможностью продувки в случае износа или разрыва;
  • постоянный складской запас кранов Ронэкс Ду400-800 в г. Москве.
  • гарантия на шаровые краны 5 лет.

2. Конструкция шаровых кранов

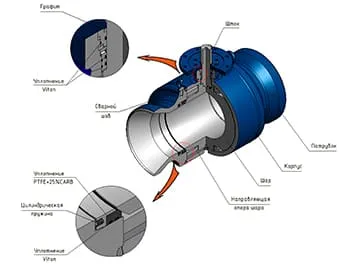

2.1. Корпус, патрубки и шар изготавливаются из литых прокованных стальных заготовок. Детали корпуса (корпус и два патрубка) соединяются между собой сварными швами. На поверхность шара наносится никелевое покрытие электрогальваническим способом. В рабочем положении шар зафиксирован на направляющих опорах с подшипниками скольжения и обжат с двух сторон обоймами уплотнения. Обжатие осуществляется за счет блока цилиндрических пружин, установленных в обоймах. Вращение шара осуществляется штоком. Шток выполняется из нержавеющей стали. Конструкция шарового крана приведена на рис.

2.2. Уплотнение шара: PTFE+25%CARB для Ду 150 ... 800мм; PEEK и VITON для Ду 900 ... 1200мм. Уплотнение штока: VITON и Графит.

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-5, ТМ1-500-11-5, ТМ1-600-11-5, ТМ1-700-11-5, ТМ1-800-11-5



3. Конструкция скользящих опор

3.1. Диэлектрическая скользящая опора представляет собой плоское основание с двумя ложементами, каждый из которых усилен косынками. На каждом ложементе имеются по два кронштейна, в которых закрепляется хомут с помощью шпильки, гайки и контргайки. Функцию диэлектрика выполняют: прокладка нижняя (между ложементом и корпусом шарового крана) и прокладка верхняя (между хомутом и корпусом шарового крана).

Прокладки изготовляются из листового фторопласта Ф-4 толщиной 3 мм по ТУ 6-05-810-88.

3.2. Конструкция скользящих опор обеспечивает возможность поворота шарового крана вокруг продольной оси, что позволяет размещать данное оборудование в стесненных условиях, в том числе и при реконструкции существующих камер и коллекторов.

3.3. Скользящие опоры изготавливаются ЗАО ПК "Термоформ" и поставляются в сборе с шаровыми кранами.

4. Сертификация

4.1. Шаровые краны "РОНЕКС" отвечают всем необходимым требованиям нормативных документов, действующих в Российской Федерации и имеют следующие сертификаты и разрешения:

· Разрешение на применение № РРС 00-39207 Гостехнадзора РФ;

· Сертификат соответствия требованиям технического регламента о безопасности машин и оборудования № С-RU.МХ06.В.00018;

· Сертификат соответствия требованиям технических регламентов Таможенного союза ТРТС 010/2011 и ТРТС 032/2013 № ТС RU С-RU.АЯ45.В.00256;

· Сертификат соответствия требованиям технического регламента № С-RU.МП07.В.00004 подтверждает устойчивость к сейсмическому воздействию 9 баллов по шкале MSK-64 на нулевой отметке в соответствии с требованиями ГОСТ 30546.1-98 (Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости).

5. Обозначение шарового крана РОНЕКС

ШАРОВОЙ КРАН ДЛЯ ТЕПЛОЭНЕРГЕТИКИ РОНЕКС редуцированный с механическим редуктором ТМ1 400-11-5, ТМ1-500-11-5, ТМ1-600-11-5, ТМ1-700-11-5, ТМ1-800-11-5



6. Пример записи шарового крана РОНЕКС

ТМ-400-11-2 - шаровой кран полнопроходной, Ду(DN)400, Ру(PN)40, присоединение сварка/сварка, управление механическим приводом.

Яндекс.Метрика
