Шаровые краны для нефти и газа

Шаровые краны для компрессорных станции, магистральных газопроводов, магистральных трубопроводов, нефтепроводов



Каталог Шаровые краны для нефти и газа Бёмер (Bohmer, Boehmer)Каталог Шаровые краны для нефти и газа Бёмер (Bohmer, Boehmer)

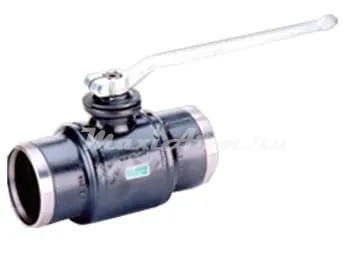

Шаровой кран с фланцевым соединением или с концами под приварку DN 25-400 ANSI Class 150 | PN16

BBF-FSA-KSF V-HE/HS DN 25-400 ANSI Class 150 | PN16

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 15-200





Управление:
Ручной привод (рычаг, ручка)
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
до DN80 материал - нержавеющая сталь 1.4571;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
до DN80 материал - PTFE чистый;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:

FPM; PTFE; PTFE - с наполнением; HNBR









Исполнение:
от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:

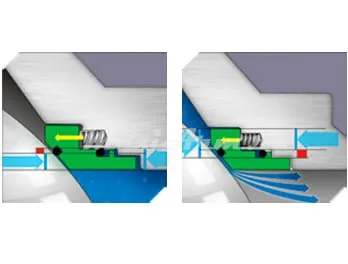

– для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

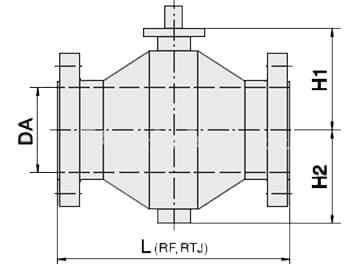

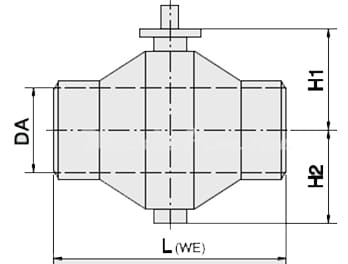

Условный диаметр Диаметр прохода Габаритная длина     Вес
DN DA DA

L

(RF)

L

(RTJ)

L

(PN*)

L

(WE)

H1 H2 ф/ф с/с
(ф/ф по ГОСТ 12821-80) (с/с и ф/ф по ASME)
мм " мм мм мм мм мм мм мм мм кг кг
25 1 25 25 127 - - 216 35 27 4.5 2
50 2 49 51 178 191 150 241 63 45 12 6
80 3 78 78 203 216 180 283 100 70 28 20
100 4 96 102 229 241 190 305 113 86 45 32
150 6 146 152 394 406 350 400 166 157 85 59
200 8 202 203 457 470 400 460 201 192 130 90
250 10 254 254 533 546 650 600 283 249 295 265
300 12 303 305 600 622 750 700 325 313 505 450
350 14 351 336 686 699 850 800 353 340 680 610
400 16 398 387 991 994 - 991 492.5 400 1310 1080

Отправить запрос

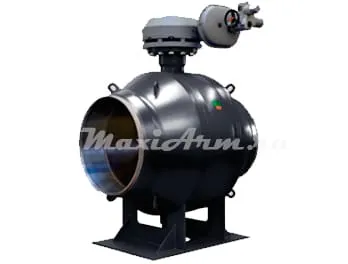

Шаровой кран с фланцевым соединением или с концами под приварку DN 450-1400 ANSI Class 150 | PN16

BBF-FSA-KSF V-HE/HS DN 450-1400 ANSI Class 150 | PN16

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200





Управление:
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
В серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA DA

L

(RF)

L

(RTJ)

L

(PN*)

L

(WE)

H1 H2 ф/ф с/с
(ф/ф по ГОСТ 12821-80) (с/с и ф/ф по ASME)
мм дюйм мм мм мм мм мм мм мм мм кг кг
450 18 450 438 864 876 1050 1000 470 450 1180 1050
500 20 501 489 914 927 1150 1090 512 488 1660 1400
550 22 - 540 1016 1028.7 - 1130 649 551 2100 1800
600 24 602 591 1067 1080 1350 1150 688 594 2500 2300
700 28 692 686 1245 - 1550 1295 742 661 3100 2800
750 30 - 736 1295 - - 1346 785 711 3680 3250
800 32 792 781 1372 - - 1397 852 774 4830 4400
900 36 892 876 1524 - - 1499 912 830 6650 6050
1000 40 992 978 1948 - - 2010 1110 978 8900 8250
1050 42 - 1020 2015 - - 2085 1163 1026 9900 9150
1200 48 1192 1166 2145 - - 2210 1322 1192 16000 14900

Отправить запрос






Шаровой кран с фланцевым соединением или с концами под приварку DN25-400 ANSI Class 300 | PN25/40

BBF-FSA-KSF V-HE/HS DN25-400 ANSI Class 300 | PN25/40

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200





Управление:
Ручной привод (рычаг, ручка)
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
до DN80 материал - нержавеющая сталь 1.4571;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
до DN80 материал - PTFE чистый;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA DA

L

(RF)

L

(RTJ)

L

(PN*)

L

(WE)

H1 H2 ф/ф с/с
(ф/ф по ГОСТ 12821-80) PN25/40 (с/с и ф/ф по ASME)
мм дюйм мм мм мм мм мм мм мм мм кг кг
25 1 25/25 25 140 - - 216 35 27 04.май 2
50 2 49/48 51 216 232 150 241 63 45 12 6
80 3 78/78 78 283 298 180 283 100 95 28 20
100 4 96/96 102 305 321 190 305 113 108 45 32
150 6 146/145 152 403 419 350 400 198 165 89 59
200 8 202/200 203 502 518 400 460 233 201 135 90
250 10 254/252 254 568 584 650 600 283 249 310 265
300 12 303/301 305 648 664 750 700 325 313 520 450
350 14 350/351 336 762 778 850 800 353 340 710 610
400 16 398/398 387 991 994 - 991 492.5 400 1310 1080

Отправить запрос

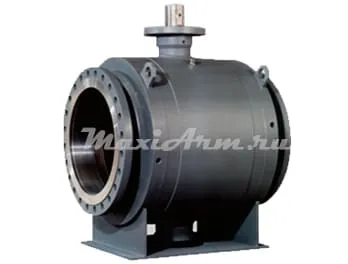

Шаровой кран с фланцевым соединением или с концами под приварку DN450-1400 ANSI Class 300 | PN25/40

BBF-FSA/KSF V-HE/HS DN450-1400 ANSI Class 300 | PN25/40

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200





Управление:
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
В серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.



Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA DA

L

(RF)

L

(RTJ)

L

(PN*)

L

(WE)

H1 H2 ф/ф с/с
(ф/ф по ГОСТ 12821-80) PN25/40 (с/с и ф/ф по ASME)
мм дюйм мм мм мм мм мм мм мм мм кг кг
450 18 450/448 438 914 930 1050 1000 470 450 1210 1050
500 20 500/495 489 991 1010 1150 1090 512 488 1710 1450
550 22 - 540 1092 1114 - 1130 649 551 2100 1850
600 24 600/595 591 1143 1165 1350 1150 688 594 2580 2300
700 28 690/695 686 1346 1372 1550 1295 742 661 3190 2840
750 30 - 736 1397 1422 - 1346 785 711 3800 3350
800 32 790/795 781 1524 1553 - 1397 852 774 4950 4500
900 36 892/895 876 1727 1756 - 1499 912 830 6900 6200
1000 40 992/995 978 2048 - - 2010 1110 978 9200 8400
1050 42 - 1020 2112 - - 2085 1163 1026 10700 9800
1200 48 1192/1195 1166 2257 - - 2210 1322 1192 16600 15500

Отправить запрос






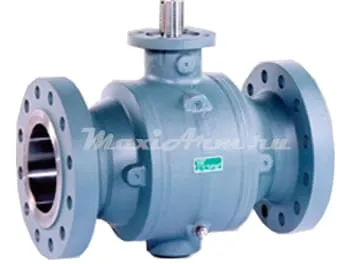

Шаровой кран с фланцевым соединением или с концами под приварку DN25-400 ANSI Class 600 | PN100

BBF-FSA-KSF V-HE/HS DN25-400 ANSI Class 600 | PN100

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200





Управление:
Ручной привод (рычаг, ручка)
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
до DN80 материал - нержавеющая сталь 1.4571;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
до DN80 материал - PTFE чистый;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR











Исполнение:
от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA DA

L

(RF)

L

(RTJ)

L

(WE)

H1 H2 ф/ф с/с
(ф/ф по ГОСТ 12821-80)  (с/с и ф/ф по ASME)
мм дюйм мм мм мм мм мм мм мм кг кг
25 1 25 25 216 216 216 55 29 6 3
50 2 45 51 292 295 292 78 61 17 10
80 3 75 78 356 359 356 160 116 41 32
100 4 92 102 432 435 432 192 135 72 56
150 6 136 152 559 562 559 228 178 157 115
200 8 190 203 660 663 660 295 224 300 225
250 10 236 254 787 791 787 343 275 455 365
300 12 284 305 838 841 838 403 320 690 590
350 14 332 336 889 892 889 451 363 980 830
400 16 376 387 991 994 991 492.5 400 1310 1080

Отправить запрос






Шаровой кран с фланцевым соединением или с концами под приварку DN450-1400 ANSI Class 600 | PN100

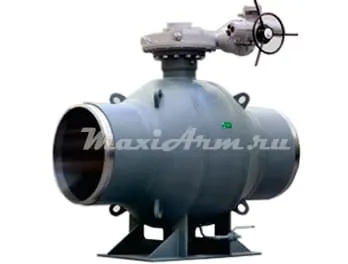

BBF-FSA/KSF V-HE/HS DN450-1400 ANSI Class 600 | PN100

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200



Управление:
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
В серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.



Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA

L

(RF)

L

(RTJ)

L

(WE)

H1 H2 ф/ф с/с
(с/с и с
ф/ф по ASME)
мм дюйм мм мм мм мм мм мм кг кг
450 18 438 1092 1095 1030 548 458 1770 1490
500 20 489 1194 1200 1090 603.5 504 2210 1830
550 22 540 1295 1305 1130 649 551 2720 2250
600 24 591 1397 1407 1245 688 594 3400 2950
700 28 686 1549 1562 1295 742 661 4580 3850
750 30 736 1651 1664 1346 785 711 5750 4890
800 32 781 1778 1794 1397 852 774 7000 6000
900 36 876 2083 2099 1499 912 830 8800 7500
1000 40 978 2165 2194 2010 1110 978 10600 9300
1050 42 1020 2240 2269 2085 1163 1026 11700 10400
1200 48 1166 2385 2414 2210 1322 1192 18900 16800
1400 56 1360 2710 2739 2445 1530 1348 26800 23800

Отправить запрос








Шаровой кран с фланцевым соединением или с концами под приварку DN25-400 ANSI Class 900 | PN160

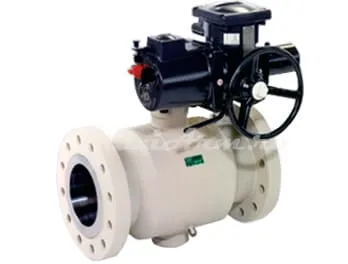

BBF-FSA-KSF V-HE/HS DN25-400 ANSI Class 900 | PN160

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200



Управление:
Ручной привод (рычаг, ручка)
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
до DN80 материал - нержавеющая сталь 1.4571;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
до DN80 материал - PTFE чистый;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR











Исполнение:
от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA1 DA2

L(RF)

L(RTJ)

L(WE)

H1 H2 ф/ф с/с
мм дюйм мм мм мм мм мм мм мм кг кг
25 1 25 25 216 216 216 55 29 7 3
50 2 45 51 368 372 292 78 61 23 10
80 3 75 78 381 384 356 160 116 49 32
100 4 92 102 457 460 432 192 135 83 56
150 6 136 152 610 613 559 228 178 185 115
200 8 190 203 737 740 660 295 224 395 230
250 10 236 254 838 841 787 343 275 620 405
300 12 284 305 965 968 838 413 330 920 670
350 14 - 324 1029 1038 889 461 373 1280 920
400 16 - 375 1130 1140 991 505 412.5 1620 1210

DA1 – С фланцами по ГОСТ 12821-80

DA2 – Под приварку и с фланцами по ASME)

Отправить запрос








Шаровой кран с фланцевым соединением или с концами под приварку DN450-1400 ANSI Class 900 | PN160

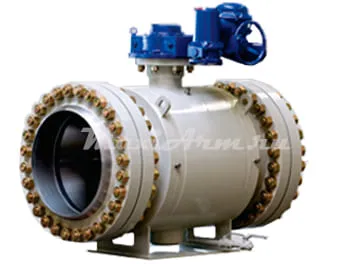

BBF-FSA/KSF V-HE/HS DN450-1400 ANSI Class 900 | PN160

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200



Управление:
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
В серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.



Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр   Габаритная длина   Вес
DN DA L(RF) L(RTJ) L(WE) H1 H2 ф/ф с/с
мм дюйм мм мм мм мм мм мм кг кг
450 18 425 1219 1232 1030 563 471 2100 1650
500 20 473 1321 1334 1190 621.5 519 2680 2040
550 22 524 1422 1435 1130 671 566 3420 2750
600 24 572 1549 1568 1295 708 615 4290 3320
700 28 667 1549 1562 1359 772 685 6100 4950
750 30 714 1651 1664 1422 820 740 7800 6500
800 32 762 1778 1794 1486 887 805 9750 7800
900 36 857 2083 2099 1625 945 865 13900 10400
1000 40 956 2225 2254 2010 1120 995 17800 14700
1050 42 1006 2285 2314 2085 1187 1055 19600 16300
1200 48 1149 2460 2489 2210 1380 1215 28500 24500

Диаметр (DA) – под приварку и с фланцами по ASME

Отправить запрос






Шаровой кран с фланцевым соединением или с концами под приварку DN25-900 ANSI Class 1500 | PN250

BBF-FSA/KSF V-HE/HS DN25-900 ANSI Class 1500 | PN250

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200



Управление:
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
до DN80 материал - нержавеющая сталь 1.4571;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
до DN80 материал - PTFE чистый;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.



Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA L(RF) L(RTJ) L(WE) H1 H2 ф/ф с/с
мм дюйм мм мм мм мм мм мм кг кг
25 1 25 254 257 254 60 35 21 13
50 2 51 368 372 368 85 70 35 18
80 3 78 470 473 410 175 131 73 48
100 4 102 546 549 470 212 155 126 88
150 6 146 705 711 580 253 203 255 165
200 8 194 832 841 710 330 254 625 410
250 10 241 991 1000 820 388 310 845 650
300 12 289 1130 1146 940 463 382 1430 1120
350 14 318 1257 1276 1075 527 433 1900 1430
400 16 362 1384 1407 1200 575 482.5 2400 1750
450 18 406 1537 1559 1254 533 474 3100 2100
500 20 454 1664 1686 1295 743 612 3900 2850
600 24 546 1950 1972 1390 849 753 5600 4500
700 28 641 - 1990 1497 1001 859 7900 6600
750 30 686 - - 1575 1078 910 10000 8500
800 32 730 - - 1610 1120 965 12800 11000
900 36 819 - - 1770 1235 1080 17400 15000

Диаметр (DA) – под приварку и с фланцами по ASME

Отправить запрос








Шаровой кран с фланцевым соединением или с концами под приварку DN25-300 ANSI Class 2500 | PN420

BBF-FSA/KSF V-HE/HS DN25-300 ANSI Class 2500 | PN420

Шаровой кран с фланцевым соединением или с концами под приварку

Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200



Управление:
шаровой кран с редуктором Механический редуктор
шаровый кран с электроприводом Электрический привод
шаровой кран с электрогидравлическим приводомЭлектрогидравлический привод
шаровый кран с гидравлическим приводом Гидравлический привод
шаровый кран с пневматическим приводом Пневматический привод

Корпус:
кованная углеродистая сталь марок: TSTE 355N/P355 NL1; ASTM A350 LF2; ASTM A106/P235 GH-TC1; P250 GH

Шар:
до DN80 материал - нержавеющая сталь 1.4571;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Седла:
до DN80 материал - PTFE чистый;
DN80 и более материал - кованная углеродистая сталь марок ASTM A350 LF2; с никелевым (ENP) или хромовым химическим покрытием (Нержавеющая сталь по запросу)

Уплотнительные кольца
FPM; EPDM; NBR; HNBR

Вставка седла:
FPM; PTFE; PTFE - с наполнением; HNBR



Исполнение:
от DN 80 в серийном исполнении с двойным креплением шара (на цапфе и штоке);

По запросу для подземных кранов:
– для DN25-80 с системой нагнетания герметизирующего материла в область седел и штока. Удлинённые каналы для вентиляции, дренажа;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– удлинение штока по требованию заказчика;
– блокировочное устройство.


По запросу для надземных кранов:
– для DN25-80 с системой аварийной подачи уплотняющего герметика в область седел и штока;
– для DN25-80 c системой стравливания давления из «мёртвой зоны»;
– конструкция седел «Double – Piston» для кранов предназначенных для жидкостей;
– байпас непосредственно на шаровом кране;
– блокировочное устройство.



Шаровые краны с концами под приварку полный проход BBF/KSF-V-HS DN 150-1200При нестандартных условиях применения в запросе должны быть указаны данные рабочей и окружающей среды, давления и температуры.

В таблице указаныстандартные материалы, применяемые для производства шаровых кранов "Бёмер". Они полностью соотвествуют требованиям национальных и международных стандартов.

По желанию или в случе особых условий эксплуатации шаровых кранов, (коррозия, абразивность, температура и т.д.), возможно применение других материалов.

Условный диаметр Диаметр прохода Габаритная длина   Вес
DN DA L(RF) L(RTJ) L(WE) H1 H2 ф/ф с/с
мм дюйм мм мм мм мм мм мм кг кг
25 1 25 254 257 254 - - 37 20
50 2 42 451 454 368 145 105 82 36
80 3 62 578 584 410 195 155 175 80
100 4 87 673 683 490 232 180 340 185
150 6 131 914 927 610 285 234 770 380
200 8 179 1022 1038 870 363 290 1250 720
250 10 223 1270 1292 995 415 345 2000 1050
300 12 265 1422 1445 1145 498 415 2700 1400

Диаметр (DA) – под приварку и с фланцами по ASME

Отправить запрос



Каталог Шаровые краны для нефти и газа Бёмер (Bohmer, Boehmer)

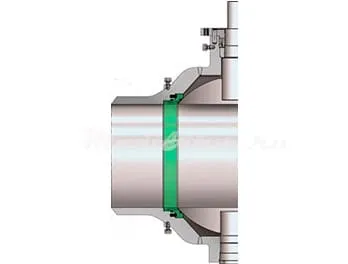

Составные части шарового крана для нефти и газа

Шаровые краны для нефти и газа, представляемые Bohmer, гарантируют безупречное качество на протяжении всего периода эксплуатации. Цельносварная конструкция корпуса крана и массивный шар, изготовленные из прокованной стали, обеспечивают максимальную эксплуатационную надежность.

СКОНСТРУИРОВАНЫ С ВЫСОКОЙ ТОЧНОСТЬЮ И НАДЕЖНЫ В ЭКСПЛУАТАЦИИ

ЦЕЛЬНОСВАРНЫЕ ШАРОВЫЕ КРАНЫ СООТВЕТСТВУЮТ ТРЕБОВАНИЯМ АЦИОНАЛЬНЫХ И МЕЖДУНАРОДНЫХ СТАНДАРТОВ.

Составные части шарового крана для нефти и газа

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструкция уплотнительной системы
Шаровые краны оснащены стандартными подпружиненными сёдлами, которые даже при незначительных давлениях обеспечивают надежное прижатие посадочных колец к шаровой пробки и обеспечивает герметичность в обоих направлениях. Дополнительный эффект прижатия создается давлением среды. Таким
образом общая сила прижатия является суммой сил пружин и давления среды, которое возрастает пропорционально давлению в системе. В зависимости от области применения и пожеланий заказчика могут быть предложены следующие системы уплотнений:
• «мягкое» уплотнение;
• уплотнение «металл по металлу»;
• двухступенчатая система уплотнения (PMSS):
‒ 1 ступень - уплотнение «металл по металлу»;
‒ 2 ступень - «мягкое» уплотнение.

Уплотнение штока
Уплотнение штока осуществляется тремя независимыми друг от друга системами. Конструкция шарового крана предусматривает защиту штока от выброса, при проведении ремонтных работ по замене уплотнений штока. Данная особенность обеспечивает возможность безопасной замены любого из трёх уплотнений при «закрытом» или «открытом» затворе, даже при максимальном давлении в трубопроводе.

Опорная цапфа
Стандартная конструкция шаровых кранов предусматривает применение опорной цапфы шаровой пробки от DN80 (3") и более. В посадочных местах установлены сухие подшипники скольжения, обеспечивающие низкий крутящий момент при повороте шаровой пробки, даже при высоких давлениях .

Антистатическое устройство
Конструкция шарового крана включает в себя электропроводящие соединения отдельных частей шарового крана, что полностью исключает накопление электростатического заряда и связанных с ним аварий при транспортировке взрывоопасных сред.

Огнестойкость
Конструкция шаровых кранов обеспечивает огнестойкость согласно международным
стандартам API 6FA, API 607 и BS 6755 P2, российского стандарта СТ ЦКБА 001-2003.

Аварийное уплотнение
Как опция, шаровые краны могут
быть изготовлены с системой аварийной подачи уплотняющего герметика в область седел и штока.

ЦЕЛЬНОСВАРНЫЕ ШАРОВЫЕ КРАНЫ СООТВЕТСТВУЮТ ТРЕБОВАНИЯМ АЦИОНАЛЬНЫХ И МЕЖДУНАРОДНЫХ СТАНДАРТОВ.

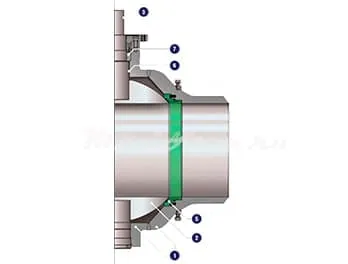

➀ Корпус
➁ Шар
➂ Шток
➃ Цапфа
➄ Седла
➅ Сухой подшипник скольжения
➆ Защита штока от выброса давлением
➇ Верхний фланец для установки редуктора
➈ Устройство

Цельносварная конструкция корпуса крана и массивный шар, изготовленные из прокованной стали, обеспечивают максимальную эксплуатационную надежность.





Система «Double Block and Bleed»

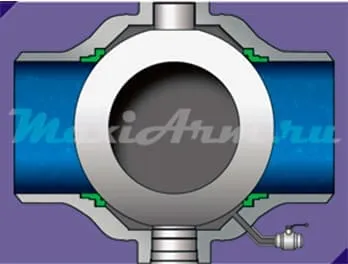

Сброс давления из «мёртвой зоны» корпуса осуществляется через дренажный или вентиляционный фитинги. Посадочные седла на входе и на выходе крана обеспечивают герметизацию «мёртвой зоны» как в положении «открыто», так и «закрыто». Таким образом, можно проверить герметичность шарового крана при рабочем
давлении в трубопроводе.

Конструкция посадочных седел с системой стравливания



Конструкция посадочных седел с системой стравливания
избыточного давления
(Single-Piston-Effect, для жидкой рабочей среды). В случае возникновения в «мёртвой зоне» избыточного давления, конструкция посадочных седел обеспечит его автоматическое стравливание.

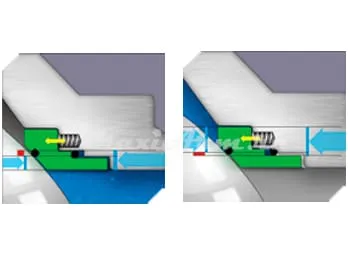

При данной конструкции шаровой кран герметичен в обоих направлениях среды независимо от степени давления.



Система посадочных колец двойного действия
(Double-Piston-Effect, для газообразной рабочей среды).
При данной конструкции шаровой кран герметичен в обоих направлениях среды независимо от степени давления. Саморазгрузка «мёртвой зоны» при этом не производится. Наличие давления в «мёртвой зоне» является доказательством того, что
кран герметичен как в положении «открыто», так и «закрыто».



Каталог Шаровые краны для нефти и газа Бёмер (Bohmer, Boehmer)Каталог Шаровые краны для нефти и газа Бёмер (Bohmer, Boehmer)

Яндекс.Метрика
