Шаровые краны для теплоснабжения NAVAL НАВАЛ

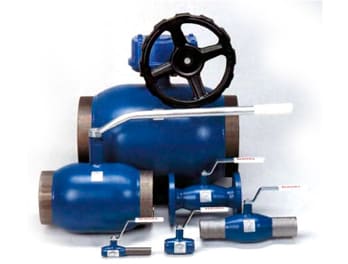

Стальные шаровые краны для теплоснабжения NAVAL НАВАЛ

Стальные шаровые краны стандартнопроходные

Стальной шаровой кран NAVAL является запорным краном. Стальной шаровой кран NAVAL можно использовать в теплоснабжении, в теплопроводах, в масляных трубопроводах и для бескислородной воды.

Основные параметры стального шарового крана NAVAL:
DN: 10 - 600;
PN: 40,25,16;
T: до +200С;
Соединение: сварное, резьбовое, фланцевое.
Привод: ручка, редуктор, электропривод, пневмопривод

Основные сведения об изделии
Соединительные узлы ПФРК ( Муфта-фланец, свертная муфта или патрубок ПФРК) применяется для соединения чугунных, стальных, ПВХ, асбестоцементных труб с любой фланцевой арматурой.
Муфта компенсирует угловое отклонение до 4 градусов.
Допускаемые осевые передвижения в прокладке — ±2,5 мм.
Патрубок состоит из корпуса, крышки, сальника, болтов и гаек.

Номинальное давление PN: 16 бар
Температура рабочей среды T, °С: -20 +110
Материал: чугун GGG50 (DIN 1693)
Покрытие: эпоксидное

Конструкция:

Корпус - сфероидальный чугун GGG50 (DIN 1693).
Покрытие - эпоксидное.
Прокладка: резина EPDM или NBR ISO 6447.
Болты и гайки оцинкованные.
Уплотнение - NBR или EPDM.
Номинальное давление до 1,6 МПа.



Стальные шаровые краны для теплоснабжения NAVAL НАВАЛСтальные шаровые краны для теплоснабжения NAVAL НАВАЛ

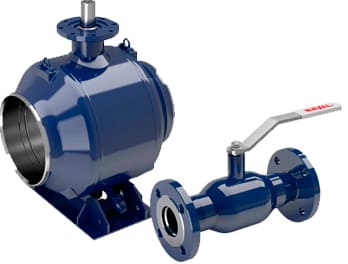

Стальные шаровые краны полнопроходные NAVAL НАВАЛ

Стальные шаровые краны полнопроходные

Полнопроходной шаровой кран NAVAL разработан согласно рекомендациям Ассоциации Теплоснабжения. Полнопроходной шаровой кран NAVAL можно использовать в теплоснабжении, в теплопроводах, в масляных трубопроводах и для бескислородной воды.

Основные параметры стального шарового крана NAVAL:
DN: 15 - 300;
PN: 40,25,16;
T: до +200С;
Соединение: сварное, фланцевое.
Привод: ручка, редуктор, электропривод, пневмопривод.

Конструкция:
Корпус и штуцеры полнопроходного шарового крана NAVAL сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки усиленные L - образными кольцами стойки к износу, воздействию химикалий и загрязнений.
Благодаря отшлифованным и отполированным шарам, изготовленным из высококачественной стали, полнопроходной шаровый кран NAVAL легок в работе и надежно работает и после многих лет эксплуатации. Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом стальной шаровый кран NAVAL имеет высокую плотность при низких и высоких перепадах давления.
Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо (в модификации ду 50-300 оба заменяемы).
Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также, как уплотнительная поверхность. Начиная с модификации ду 50 шпиндели оборудованы нержавеющей подшипниковой втулкой.

Свойства:
Ввиду очень малого гидравлического сопротивления полнопроходной шаровый кран NAVAL имеет хорошую расходную характеристику. Даже при больших скоростях кавитации не возникает. Полнопроходной шаровый кран NAVAL рассчитан на возникающие в теплосетях напряжения до 300 N/mm.
Полнопроходной шаровый кран NAVAL не требует ухода, подтягивания или смазывать. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы. Благодаря высокому шпинделю, совместно с круглой внешней формой полнопроходного шарового крана NAVAL изоляционные работы легко выполнить. Ручка полнопроходного шарового крана NAVAL съемная и ее можно переставить при надобности на 180°. Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей. Приводной механизм легко устанавливается даже посе монтажа полнопроходного шарового крана NAVAL.

Стальные шаровые краны полнопроходные NAVAL НАВАЛСтальные шаровые краны полнопроходные NAVAL НАВАЛ





Стальные шаровые краны с удлиненным шпинделем

Шаровые краны NAVAL с удлиненным шпинделем предназначены для подземной установки в системах тепловых сетей от ТЭЦ. Шаровые краны с удлиненным шпинделем соответствуют стандарту ГОСТ 12.2.063-81, ГОСТ 21345-78 и прошли типовые испытания в соответствии с вышеуказанными стандартами.

Стойкость к давлению в функции температуры (не для пара): PN 40.25.16, Т мах + 200С

Шаровые краны НАВАЛ с удлиненными шпинделями изолируются на заводе-изготовителе и предназначены для установки в системах тепловых сетей от ТЭЦ.

Шаровые краны НАВАЛ с удлиненными шпинделями соответсвуют стандарту EN488, ГОСТ 12.2.063 - 81, ГОСТ 21345 -78 и прошли типовые испытания в соответствии с вышеуказанными стандартами.

Конструкция:
Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки, усиленные L - образными кольцами, стойкие к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.

Свойства:
Двойное уплотнение штока - сверху одно заменяемое О-кольцо, снизу - два О-кольца. Все внешние детали штока из нержавеющей стали - защита от коррозии, свободная высота изоляции. Шток сухой - нет потери тепла. Модульная конструкция - возможны специальные длины штока. Указатель положения легко читается. Управление крана через Т-образный ключ или с планетарной передачей.



Стальные шаровые краны с удлиненным шпинделемСтальные шаровые краны с удлиненным шпинделем





Стальные шаровые краны с удлиненным шпинделем

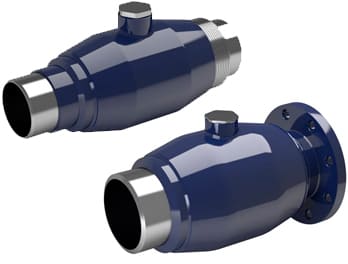

Шаровой кран для врезки в действующие трубопроводы

Отводящие шаровые краны Naval для осуществления присоединения к действующим трубопроводам.

Основные параметры шарового крана NAVAL для врезки в действующие сети:
DN: 20 - 200;
PN: 40,25

Преимущества отводящих кранов
- полнопроходные цельносварные краны
- позволяют присоединяться к действующим трубопроводам без их отключения независимо от времени года, т.к. не нужно опорожнять тепловые сети, имеет место значительная экономия энергии, тепла, воды
- после устройства отвода кран может использоваться в качестве запорного легкость и безопасность монтажных работ
- монтажные работы без отключения теплосетей не мешают потребителям тепла

При выполнении отводов следует соблюдать отдельную инструкцию А/О Навал по осуществлению присоединений к трубопроводам.

Основные операции при устройстве отводов
1. На выбранном участке трубопровода удаляется изоляция
2. Кран приваривается к трубопроводу
3. К крану присоединяется дрель
4. Выполняется присоединение по месту
5. Закрывается кран и отсоединяется дрель
6. Новый потребитель присоединяется к сети

Шаровые краны Naval для осуществления присоединения к действующим трубопроводам имеют сертификаты "ISO 9001" по качеству и "ISO 14001" по охране окружающей среды.



Шаровой кран для врезки в действующие трубопроводы

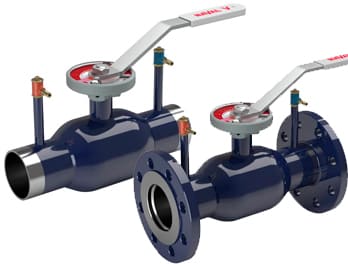

Шаровые краны NAVAL линейные регулирующие

Шаровые краны NAVAL линейные регулирующие

Линейный регулирующий кран Naval предназначен для регулировки потока рабочей среды в отопительных, охладительных и вентиляционных системах (трубопроводах).

Основные параметры линейного регулирующего шарового крана NAVAL:
DN: 15 - 300;
PN: 40,25,16;
T: до +200С;
Соединение: сварное, фланцевое.
Привод: ручка, редуктор, электропривод, пневмопривод.

Конструкция:
Линейные регулирующие шаровые краны имеет новую запатентованную конструкцию для улучшения расходной характеристики. Специальные пластины внутри шара способствуют оптимальной регулировке. Новая конструкция применяется в размерах DN 40-300. Корпус и штуцеры линейного регулирующего шарового краны сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки усиленные О-образными кольцами, стойки к износу, воздействию химикалий и загрязнений.
Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, линейный регулирующий шаровый кран легок в работе и надежен после многих лет эксплуатации.
Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо (в модификациях DN 65-150 оба заменяемы). Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность. Начиная с модификаций DN 65 шпиндель дополнительно оборудован нержавеющей подшипниковой втулкой.

Свойства:
Конструкция Navaltrim способствует сочетанию линеарности и высокой четкости с широдиапазоном регулировки. В полностью открытом положении линейный регулирующий шаровый кран имеет очень низкое сопротивление, а за счет специальных внутришаровых пластин четкая регулировка возможна даже при высоких перепадах давления, практически без турбулентности и кавитации. В результате отводы измерения перепада давления дают четкую информацию.
Линейный регулирующий шаровый кран не требует ухода, его не надо подтягивать или смазывать.
Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
Высокий шпиндель совместно с округлой внешней формой линейного регулирующего шарового крана Naval делают изоляционные работы легко выполнимыми. Ручка крана съемная и при необходимости ее можно переставить на 180°.
Линейный регулирующий кран снабжен четкой шкалой регулировки, и краны, снабженные ручкой фиксируются в заданном режиме.

Линейные регулирующие шаровые краны Навал имеют сертификаты «ISO 9001» по качеству и «ISO 14001» по охране окружающей среды.
