Шаровой кран стандартный цельносварной КМС KMC для теплоснабжения

Стандартнопроходной шаровой кран под приварку КМС KMC

Диапазон условных проходов (Ду): 15мм -1400 мм
Тип прохода: редуцированные (стандартнопроходные)
Вид присоединения: под приварку
Способ управления: ручка или редуктор (электро-, пневмопривод) или голый шток
Покрытие корпуса: эпоксидная смола или стекловолокно (усиленное покрытие FRP)
Условное давление (Ру): 16 кг/см2 или 25 кг/см2 или 40 кг/см2 (по запросу до 420 кг/см2)
Рабочая среда: техническая или питьевая вода
Температура рабочей среды: от минус 20°C до плюс 200°C
Клас герметичности: А (по ГОСТ 9544-2005)
Уплотнение: PTFE +25% углеродистое волокно

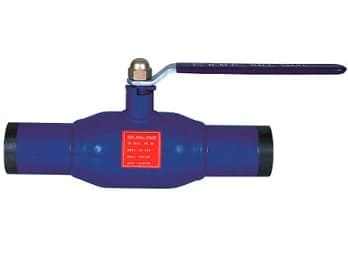

  • Стандартнопроходной шаровой кран под приварку КМС KMC
  • Стандартнопроходной шаровой кран под приварку КМС KMC

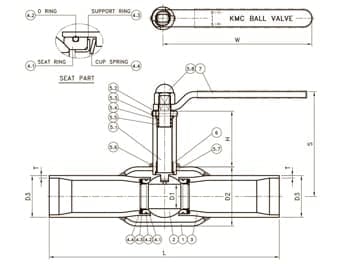

Технические характеристики стандартнопроходных шаровых кранов под приварку Ду15 - Ду150 (Ру25)

Ду, Маркировка* Вес, кг Крутящий D1 D2 D3 T L H S W
мм момент, Н*м
15 K1-1-R-015-PN25-000-L-E-2 0,8 - 10 34 21,7 2 210 49 86 129
20 K1-1-R-020-PN25-000-L-E-2 1 - 15 42,7 26,9 2 230 50 90 129
25 K1-1-R-025-PN25-000-L-E-2 1,36 27 20 48,6 33,7 2,3 230 59 103 158
32 K1-1-R-032-PN25-000-L-E-2 2,02 31 25 60,5 42,4 2,6 260 57 107 158
40 K1-1-R-040-PN25-000-L-E-2 3,4 34 32 76,3 48,3 2,6 260 59 120 230
50 K1-1-R-050-PN25-000-L-E-2 4,87 40 40 89,1 57 3 300 59 126 230
65 K1-1-R-065-PN25-000-L-E-2 7,61 72 50 114,3 76,1 3 300 86 162 300
80 K1-1-R-080-PN25-000-L-E-2 9,31 94 65 139,8 89 3 300 84 186 300
100 K1-1-R-100-PN25-000-L-E-2 14,17 110 80 165,2 108 3,5 325 91 210 400
125 K1-1-R-125-PN25-000-L-E-2 18,6 147 100 216,3 133 3,5 325 82,5 214 400
150 K1-1-R-150-PN25-000-L-E-2 22,64 184 125 219,1 159 4,5 350 87 220 450



  • стандартнопроходных шаровых кранов под приварку Ду200-Ду1400 (Ру25)
  • стандартнопроходных шаровых кранов под приварку Ду200-Ду1400 (Ру25)

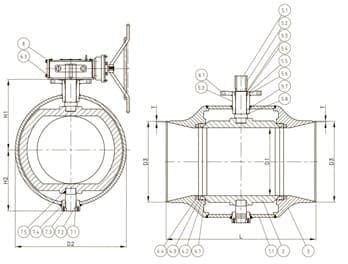

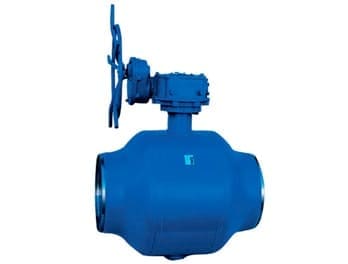

Технические характеристики стандартнопроходных шаровых кранов под приварку Ду200-Ду1400 (Ру25)

Ду, Маркировка Вес, кг Крутящ. момент Н/м Верхний фланец D1 D2 D3 T L H1 H2
мм (для теплоснабжения)*
200 K1-1-R-200-PN25-000-G-E-2 50,9 506 F12 150 267,4 219 5 400 239 465
250 K1-1-R-250-PN25-000-G-E-2 99 1000 F14 200 355,6 273 5 560 302 580
300 K1-1-R-300-PN25-000-G-E-2 181 1900 F16 250 457,2 325 6 635 416 671
600 К1-1-R-600-PN25-000-G-E-2 1242 4950 F30 489 812,8 630 8 1065 580 441
700 К1-1-R-700-PN25-000-G-E-2 1995 7500 F30 591 1016 720 8 1346 697,5 556
800 К1-1-R-800-PN25-000-G-E-2 3147 13050 F35 686 1130 820 8 1524 715 619,5
900 К1-1-R-900-PN25-000-G-E-2 3873 21750 F35 781 1237 920 9 1727 820 672
1000 К1-1-R-1000-PN25-000-G-E-2 5420 27900 F40 874 1415 1020 10 1950 955 772
1200 M-1-R-1200-PN25-000-G-E-2 8530 37500 F48 976 1630 1220 12 2250 1106 900
1400 M-1-R-1400-PN25-000-G-E-2 13700 51750 F48 1166 1939 1420 14 2400 1269 1054

Шаровые краны для теплоснабжения КМС KMC Шаровые краны для теплоснабжения КМС KMC



Полнопроходной шаровой кран под приварку КМС KMC

Диапазон условных проходов (Ду): 15мм -1400 мм
Тип прохода: полный (полнопроходные)
Вид присоединения: под приварку
Способ управления: ручка или редуктор (электро-, пневмопривод) или голый шток
Покрытие корпуса: эпоксидная смола или стекловолокно (усиленное покрытие FRP)
Условное давление (Ру): 16 кг/см2 или 25 кг/см2 или 40 кг/см2 (по запросу до 420 кг/см2)
Рабочая среда: техническая или питьевая вода
Температура рабочей среды: от минус 20°C до плюс 200°C
Клас герметичности: А (по ГОСТ 9544-2005)
Уплотнение: PTFE +25% углеродистое волокно



  • полнопроходных шаровых кранов под приварку Ду15 - Ду150 (Ру25)
  • полнопроходных шаровых кранов под приварку Ду15 - Ду150 (Ру25)

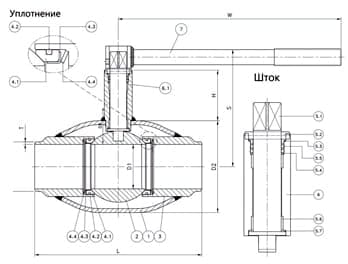

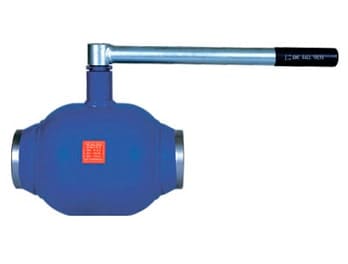

Технические характеристики полнопроходных шаровых кранов под приварку Ду15 - Ду150 (Ру25)

Ду, мм Маркировка (для теплоснабжения)* Вес, кг Крутящий момент, Н/м Верхний фланец D1 D2 D3 T L H S W
15 K1-1-F-015-PN25-000-L-E-2 1,1 15 42,7 21,3 2 230 50 90 129
20 K1-1-F-020-PN25-000-L-E-2 1,6 20 48,6 26,9 2 230 59 103 158
25 K1-1-F-025-PN25-000-L-E-2 2,6 34 25 60,5 33,7 2,3 260 57 107 158
32 K1-1-F-032-PN25-000-L-E-2 3,2 37 32 76,3 42,4 2,6 260 59 120 230
40 K1-1-F-040-PN25-000-L-E-2 5,9 40 40 89,1 48,3 2,6 300 59 126 230
50 K1-1-F-050-PN25-000-L-E-2 7,5 72 50 114,3 57 3 300 86 162 300
65 K1-1-F-065-PN25-000-L-E-2 9,8 94 65 139,8 76,1 3 300 84 186 300
80 K1-1-F-080-PN25-000-L-E-2 15 110 80 165,2 89 3 300 91 210 400
100 K1-1-F-100-PN25-000-L-E-2 20,1 184 100 216,3 108 3,5 325 82,5 214 400
125 K1-1-F-125-PN25-000-L-E-2 26,1 345 125 219,1 133 3,5 350 87 220 450
150 K1-1-F-150-PN25-000-L-E-2 67,5 506 150 276,4 159 4,5 490 90 230 450



  • полнопроходных шаровых кранов под приварку Ду200-Ду1400 (Ру25)
  • полнопроходных шаровых кранов под приварку Ду200-Ду1400 (Ру25)

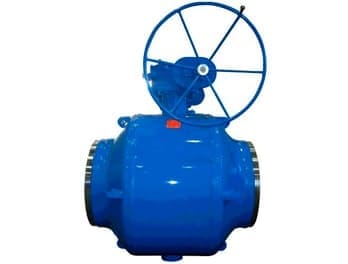

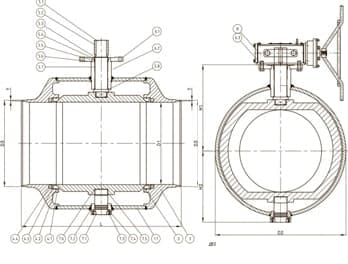

Технические характеристики полнопроходных шаровых кранов под приварку Ду200-Ду1400 (Ру25)

Ду, мм Маркировка* Вес, кг Крутящий момент Н/м Верхний фланец D1 D2 D3 T L H1 H2
200 К1-1-F-200-PN25-000-G-E-2 175 1000 F14 200 355,6 219 5 580 302,3 177,8
250 К1-1-F-250-PN25-000-G-E-2 200 1900 F16 250 457,2 273 5 550 416 240
300 К1-1-F-300-PN25-000-G-E-2 295 2700 F16 300 508 325 6 630 426 308,5
350 К1-1-F-350-PN25-000-G-E-2 610 3600 F16 337 559 377 6 762 479 310
400 К1-1-F-400-PN25-000-G-E-2 740 4275 F25 387 660 426 6 838 470 361
500 К1-1-F-500-PN25-000-G-E-2 1209 4950 F30 489 812,8 530 7 970 580 441
600 К1-1-F-600-PN25-000-G-E-2 1990 7500 F30 591 1016 630 8 1140 697,5 556
700 К1-1-F-700-PN25-000-G-E-2 3050 13050 F35 686 1130 720 8 1346 715 619,5
800 К1-1-F-800-PN25-000-G-E-2 3910 21750 F35 781 1245 820 8 1524 820 672
900 К1-1-F-900-PN25-000-G-E-2 5460 27900 F40 874 1385 920 9 1727 965 772
1000 К1-1-F-1000-PN25-000-G-E-2 8480 37500 F48 976 1576 1020 10 1950 986,5 900
1200 К1-1-F-1200-PN25-000-G-E-2 13534 51750 F48 1166 1939 1220 12 2250 1169,5 1054
1400 К1-1-F-1400-PN25-000-G-E-2 21490 85950 F48 1360 2190 1420 14 2400 1345 1270



Шаровые краны для теплоснабжения КМС KMC Шаровые краны для теплоснабжения КМС KMC

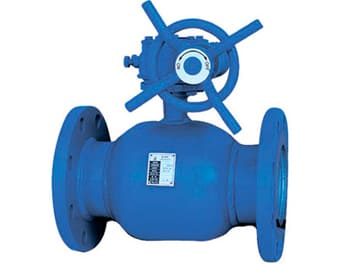

Стандартнопроходные и полнопроходные шаровые краны фланцевые КМС KMC

Диапазон условных проходов: 15-1400 мм
Тип прохода: стандартнопроходные
Вид присоединения: под фланец
Способ управления: ручка или редуктор (электро-, пневмопривод) или голый шток
Покрытие корпуса: эпоксидная смола или стекловолокно (усиленное покрытие FRP)
Рабочее давление: до 16 кг/см2 или до 25 кг/см2 или до 40 кг/см2 (по запросу до 420 кг/см2)
Рабочая среда: горячая вода (по запросу: нефтепродукты, технические газы)
Температура рабочей среды: от минус 40°C до плюс 200°C (по запросу: от минус 60°C до плюс 500°C)
Клас герметичности: А (по ГОСТ 9544-2005)
Уплотнение: PTFE +25% углеродистое волокно

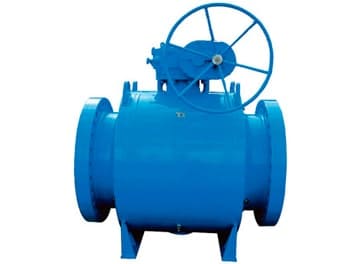

  • Стандартнопроходные и полнопроходные шаровые краны фланцевые КМС KMC
  • Стандартнопроходные и полнопроходные шаровые краны фланцевые КМС KMC



Ду, мм Полный проход (F) Редуцированный проход (R)
L,мм вес, кг L,мм вес, кг
PN16 PN25 PN40 PN16 PN25 PN40
15 140 2,6 2,8 2,8 130 2,3 2,5 2,5
20 150 3,7 4,1 4,1 150 3,1 3,5 3,5
25 160 5,1 5,4 5,4 160 3,9 4,2 4,2
32 180 7 7,3 7,3 180 5,7 6,1 6,1
40 200 10,2 11 11 200 7,6 8,1 8,1
50 230 13,5 14 14 230 11 12 12
65 290 17,5 19 19 270 15 17 17
80 310 25 27 27 280 19 22 22
100 300 31,5 36 36 300 26 30 30
125 325 43 48 48 325 35 40 40
150 400 88 96 96 350 43 51 51
200 550 208 220 230 430 83 96 106
250 580 250 267 288 430 150 167 188
300 650 365 388 422 630 251 273 307
350 780 706 746 789 690 346 386 429
400 760 867 920 994 762 535 588 662
500 1020 1414 1486 1554 914 901 973 1041
600 1160 2700 2800 2900 1067 2000 2100 2200
700 1346 3300 3400 3700 1346 2300 2400 2700
800 1524 4300 4400 4800 1524 3500 3600 4000
900 1727 6000 6100 6600 1727 4000 4100 4400
1000 1956 9100 9200 9300 1900 5500 6000 6100
1200 2388 13500 14600 14800 2100 9500 9600 9800
1400 2300 22000 23000 23500 2300 14300 15300 15800



Шаровые краны для теплоснабжения КМС KMC Шаровые краны для теплоснабжения КМС KMC

Южнокорейская компания KMC Corporation является крупнейшим в мире производителем шаровых кранов больших диаметров (до 1400 мм).

Шаровые краны KMC КМС Corporation соответствуют требованиям норм и правил Госгортехнадзора России, предъявляемым к промышленной трубопроводной арматуре, предназначенной для эксплуатации в производствах с повышенной опасностью и используются в качестве запорной арматуры в теплоэнергетике, химической и нефтехимической промышленности.

Благодаря высоким эксплуатационным характеристикам и надежности, выпускаемая KMC Corporation продукция завоевала рынки США, Европы и России.

KMC Corporation выпускает шаровые краны уже более двадцати лет. За это время компания выстроила современное производство полного цикла: начиная от разработки оборудования, до контрольных испытаний готовой продукции.

Система качества предприятия сертифицирована (сертификат TUV №1210015083 TMS от 09.10.2001г.) на соответствие требованиям стандарта DIN EN ISO 9001:2000, идентичного российскому стандарту ГОСТ Р ИСО 9001-2001.
Кроме того, КМС Corporation имеет следующие лицензии и сертификаты:
- лицензия №6D-0205 от 08.08.2000 Американского нефтяного института (API), подтверждающая соответствие действующей системы качества стандарту API Spec Q1 и продукции требованиям стандарта API Spec 6D;
- сертификат на технологию изготовления шаровых кранов Агентства технологии и стандартизации Министерства торговли, индустрии и энергетики Республики Кореи №1997-2 от 25.10.1999;
- сертификат Bureau Veritas №СЕ-PED-A1-KMC014-02-KOR от 02.09.2002г. соответствия выпускаемых шаровых кранов требованиям европейской директивы 97/23/ЕС;
- сертификат Velosi International №99080202 от 02.08.1999г. о соответствии выпускаемых кранов по огнестойкости требованиям стандартов BS 6755, API 6FA, API 607;
- сертификат Fernwarme-Forschungs Institut №488 0103 А07 от 22.01.2003г. исследовательского института теплофикации Ганновера о соответствии кранов требованиям стандарта EN 488.

Высокотехнологичное, современное производство сегодня позволяет KMC Corporation решать три основные задачи: - выпускать продукцию высочайшего качества; - держать конкурентоспособные цены; - соблюдать кратчайшие сроки поставок.
