Затвор поворотный дисковый двухэксцентриковый фланцевый

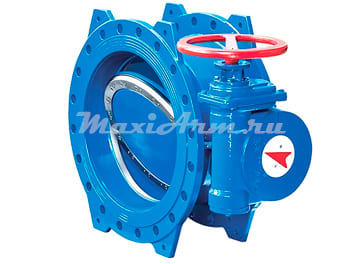

Затвор поворотный двухэксцентриковый фланцевый HAWLE Хавле со штурвалом для систем водоснабжения тип 9881

Затвор поворотный дисковый HAWLE (Хавле), Oz-Kann фланцевый с двойным эксцентриком со штурвалом для систем водоснабжения

Затвор дисковый с двойным эксцентрисистетом

Условные диаметры прохода: DN 150 - 1600
Максимальное рабочее давление 16, 25, 40бар

Описание:

Затворы поворотные используются, прежде всего, как запорная и регулирующая арматура в системах водоснабжения.

Допустимая рабочая температура для нейтральных жидкостей составляет 50°C.

В противоположность задвижкам запирающий элемент затворов монтируется на вращающийся вал и всегда находиться в потоке. При управлении диск с мягким употнением может поворачиваться на угол до 90°.


- Вкл. штурвал и индикатор положения
- Класс защиты IP68
- Подготовлен для бесколодезной установки
- Подготовлен для монтажа электропривода
- Исполнение согласно EN593
- Монтажная длина EN 558-1 СЕРИЯ 14
- Механизм привода: червячная передача и штурвал
- Температурный диапазон согласно EN1074

Характеристики модели:
Уплотнительная поверхность: наваренная и начисто обработанная нержавеющая сталь
Корпус и диск затвора: чугун с шаровидным графитом,эпоксидное покрытие внутри и снаружи
Уплотнительные кольца: EPDM
Валы: нержавеющая сталь
Стопорное кольцо: нержавеющая сталь или сталь с эпоксидным покрытием
Внутренние и наружные крепления: нержавеющая сталь
Опоры: бронза
Минимальная толщина покрытия: 250 мкм
Среда: вода
Специальные версии по запросу

Аксессуары:
переходник №9211 для штока для бесколодезной установки Е2, DN200;
колпачок четырехгранника №2161;
электропривод №9920

Затвор двухэксцентриковый для систем водоснабжения тип 9881 Затвор двухэксцентриковый для систем водоснабжения тип 9881

  Условный проход
DN (мм)
Давление Длина (мм) Вес (кг)



Затвор дисковый фланцевый с двойным эксцентриком со штурвалом для систем водоснабжения тип 9881K

150 16 210 45,00
150 25 210 55,00
150 40 210 55,00
200 10 230 60,00
200 16 230 60,00
200 25 230 80,00
200 40 230 119,00
250 10 250 95,00
250 16 250 95,00
250 25 250 160,00
250 40 250 180,00
300 10 270 115,00
300 16 270 115,00
300 25 270 18500
300 40 270 210,00
350 10 290 155,00
350 16 290 162,00
350 25 290 216,00
350 40 290 296,00
400 10 310 165.00
400 16 310 204,00
400 25 310 29500
400 40 310 360,00
450 10 330 220,00
450 16 330 240,00
450 25 330 352,00
450 40 330 490,00
500 10 350 285,00
500 16 350 325,00
500 25 350 47500
500 40 350 545,00
600 10 390 350,00
600 16 390 435,00
600 25 390 65500
600 40 390 740,00
700 10 430 575.00
700 16 430 610.00
700 25 430 900.00
700 40 430 1079.00
800 10 470 680.00
800 16 470 780.00
800 25 470 1184.00
800 40 470 1828.00
900 10 510 980.00
900 16 510 1065.00
900 25 510 1800.00
900 40 510 2280.00
1000 10 550 1155.00
1000 16 550 1320.00
1000 25 550 2120.00
1000 40 550 2530.00
1100 16 590 1558.00
1200 10 630 1965.00
1200 16 630 2375.00
1200 25 630 2780.00
1200 40 630 3906.00
1400 10 710 2690.00
1400 16 710 2870.00
1400 25 710 4210.00
1400 40 710 5340.00
1500 10 750 3440.00
1500 16 750 4055.00
1600 10 790 4366.00
1600 16 790 5150.00
1600 25 790 5640.00
1600 40 790 8820.00



Затвор дисковый поворотный с двойным эксцентриситетом фланцевый с электроприводом

Затвор дисковый поворотный с двойным эксцентриситетом фланцевый с электроприводом

Затворы дисковые 9881К комплектуются приводами AUMA 9920.

9881К + 9920

DN: 150-1400 мм

PN:10, 16 бар

  • Возможна установка и настройка электропривода нашими инженерами непосредственно на объекте
  • Для установки привода не требуется никаких дополнительных адаптеров



Затвор двухэксцентриковый для систем водоснабжения тип 9881 Затвор двухэксцентриковый для систем водоснабжения тип 9881

Затвор дисковый поворотный с двойным эксцентриситетом фланцевый с электроприводом

Особенности и преимущества поворотных затворов

  • Универсальность. В стандартном исполнении поворотный дисковый затвор подходит и для колодезной, и для бесколодезной установки. По защищенности такая арматура принадлежит к классу IP68, что позволяет использовать ее даже при высоком уровне грунтовых вод и на участках, где существует риск затопления.
  • Минимальное сопротивление движению потока. Это достигается за счет гладкой поверхности дисковых элементов, обтекаемой формы седла арматуры.
  • Герметичность в обоих направлениях. Фланцевые затворы нашего производства оснащаются уплотнительными кольцами, имеющими т-образную форму и изготовленными из эластичного материала. Они прочно фиксируются к ободу с помощью зажимного кольца.
  • Надежные диски. Арматура HAWLE комплектуется плоскими дисковыми элементами, способствующими увеличению объемного расхода, либо вариантами с двойным эксцентриситетом, обладающими повышенной устойчивостью к износу уплотнителя и обеспечивающими легкость в управлении.
  • Простота в эксплуатации. Фланцевый затвор не нуждается в техническом обслуживании на протяжении всего срока работы, что сокращает эксплуатационные затраты.





Затвор с двойным эксцентриситетом (видео презентация) для систем водоснабжения
