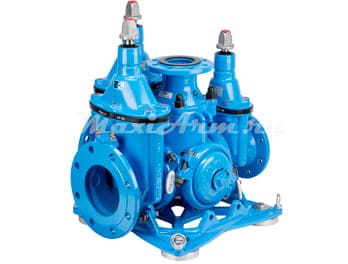

Крестовина E2 Combiflex фланцевая

с возможностью установки задвижек E2 с переходами

4420E2 (модульная конструкция)

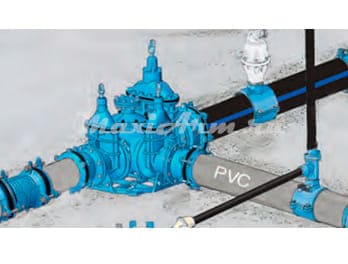

Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами

Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами от Ду150 до Ду400Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами от Ду150 до Ду400

Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами от Ду150 до Ду400Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами от Ду150 до Ду400

DN: 250-300 мм
PN: 10-16 бар

Особенности конструкции:
• Модульные задвижки Комби в индивидуальном исполнении
• Требующий мало места монтаж благодаря укороченной конструкции
• Благодаря одинаковому диаметру прохода возможна чистка
• Совместимость с большим ассортиментом продукции ZAK
• Характеристики уплотнений позволяют выполнять переоборудование просто и без напряжений

Материал | Технические особенности:
• Упругозапирающаяся задвижка E2 с гладким проходным каналом DN 250 или DN 300 согласно EN 1074-1 и 2
• 3 Крепежные болты и болты зажимного кольца A4, с молибденовым покрытием

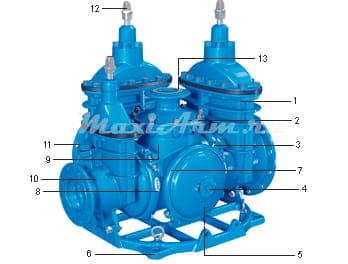

• 4/11 Муфта ZAK-69 (4) и ZAK-46 (11) для обеспечения коррозионноустойчивого соединения датчиков или для домового ввода ZAK
• 2/5/7/ Вертикальный отвод HAWLE-COMBIFLEX (2) на выбор
• 9/10 DN 100 или DN 150, глухая крышка (5), зажимное кольцо (7), средняя часть (9), E2 корпус (10) переходной для DN 150 и DN 200: высокопрочный чугун, эпоксидное покрытие
• 6 Монтажная рама HAWLE-COMBIFLEX: высокопрочный чугун, эпоксидное покрытие, с рым-болтами для крепления к подъемным устройствам
• 8 Пломба для подтверждения качества
• 12 Наконечник из алюминия, включая колпачок с указателем направления вращения
• 13 Приклеенная межфланц

Аксессуары для задвижек (заказываются дополнительно):
Штурвал: арт. 7800
Штоки: фикс. длины №9000А, телескопич. №9500А
Коверы: фикс. длины № 1750, телескопич. №2050/№2051К
Наконечник штока: № 2156, № 2157, № 2158
Удлинитель штока: № 7820, № 7825
Болты с гайками: №8810, №8830, №8840
Межфланцевая прокладка: № 3390, № 3470
Регулировочная шайба: № 8644

Управление:
Штурвал



  Модель Давление (бар) Номинальный внутр. Ду Переходник / DN Возможный вертикальный отвод / DN Вес (кг)

Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами HAWLE Хавле тип 4420E2

Возможность индивидуальной конфигурации 10 250 150 100 465
16   200 150
  250
10 300 150 100 706
  200
16   300 150
  400



Тройник фланцевый с двумя или тремя встроенными клиновым задвижками HAWLE Хавле тип 4450E2Крестовина E2 Combiflex с возможностью установки задвижек E2 с переходами HAWLE Хавле тип 4420E2

Брошюра E2 Combiflex HAWLE Хавле тип 4420E2Брошюра E2 Combiflex HAWLE Хавле тип 4420E2

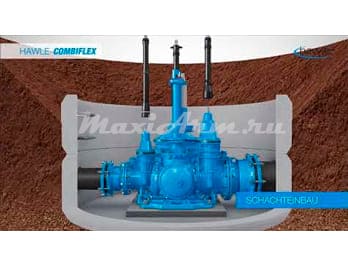

Семинар бесколодезный монтаж задвижек Хавле Индустриверке (Hawle) (видео)
