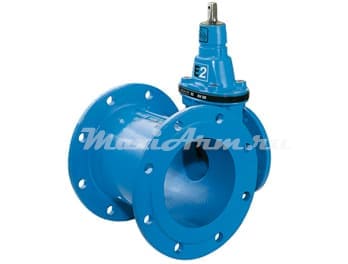

Тройник равнопроходной фланцевый с одной встроенной клиновой задвижкой

4340E2

Тройник фланцевый с одной встроенной клиновой задвижкой

Тройник фланцевый Комби-Тсо встроенной задвижкой HAWLE (Хавле) тип 4340Е2















DN: 65-200 мм
PN: 10-16 бар

Особенности конструкции:
• Тройник фланцевый с одной встроенной клиновой задвижкой
• Укороченная конструкция, равнопроходная и переходная
• Требующий мало места монтаж благодаря укороченной конструкции, а также сокращение расходов на материал, оплату труда, транспортировку и хранение
• При установке задвижек E2 КОМБИ-T в колодцах благодаря укороченной конструкции могут быть использованы бетонные кольца меньшего диаметра (до 25 % экономия расходов, связанных с колодезной установкой)
• Сочетание E2 Комби-T с переходной задвижкой E2 расширяет возможности использования
• Размеры фланца соответствуют EN 1092-2 ГОСТ 12815-80, отверстия для: PN 10-стандарт; PN 16 DN 200 указать при заказе. Другие стандарты по запросу
• Благодаря одинаковому диаметру прохода возможна чистка
• Один шток для нескольких диаметров задвижек
• На 100 % подходит для работы с электроприводом
• Возможно переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки

Аксессуары для задвижек (заказываются дополнительно):
Штурвал: арт. 7800
Штоки: фикс. длины №9000А, телескопич. №9500А
Коверы: фикс. длины № 1750, телескопич. №2050/№2051К
Адаптер для электропривода: 8630E2
Опорная плита: №3481, №3482
Наконечник штока: №2156, №2157, №2158
Удлинитель штока: №7820, №7825
Электропривод: №9920
Болты с гайками: №8810, №8830, №8840
Стойка HAWAK для задвижек: №9894, №9895

Управление:
Штурвал
Редуктор
Электропривод



  Описание Условный проход
DN (мм)
Давление Вид фланца Длина (мм) Вес (кг)

Задвижка типа Комби-Т - тройник фланцевый с одной встроенной клиновой задвижкой HAWLE Хавле тип 4340E2

закрытие по часовой стрелке 80/ 80 16 10/16 280/170 25.00
100 / 60+65 16 260/180 29.50
100/ 80 16 280/200 29.95
125 / 80 16 280/200 31.00
150 / 60+65 16 260/210 33.00
150 / 80 16 280/220 36.00
200 / 60+65 10 260/250 42.00
200 / 80 10 280/250 41.60
200 / 80 16 280/250 41.60
100 / 100 16 310/200 33.75
125 / 100 16 310/215 36.00
150 / 100 16 310/220 40.38
150 / 150 16 400/250 59.20
200 / 100 10 310/250 49.30
200 / 100 16 310/250 49.30
200 / 150 10 400/275 66.00
200 / 150 16 10 460/295 66.00
200 / 200 10 16 460/295 88.00
200 / 200 16 10 460/295 88.00



Тройник фланцевый Комби-Тсо встроенной задвижкой HAWLE (Хавле) тип 4340Е2Тройник фланцевый Комби-Т со встроенной задвижкой HAWLE (Хавле) тип 4340Е2
