Задвижка клиновая "PN25" тип 4010E2, 4710Е2

4010E2 (короткая)

Задвижка клиновая HAWLE (Хавле) с гладким проходным каналом

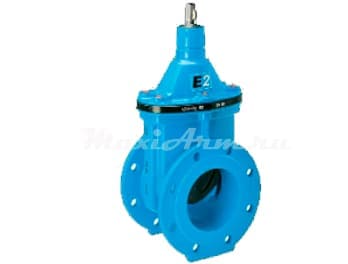

Задвижка клиновая фланцевая HAWLE Хавле с гладким проходным каналом 4010E2

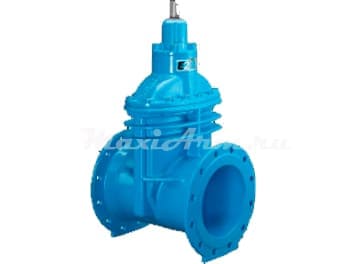

Задвижка клиновая фланцевая HAWLE Хавле с гладким проходным каналом 4710E2



DN: 50-300 мм

Корпус и крышка:
ковкий чугун EN-GJS-400-18 в соответствии с EN 1563 (GGG400 - DIN 1693) покрытый внутри и снаружи антикоррозионным эпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476.

Шпиндель:
нержавеющая сталь St 1.4021 (X20Cr13) с накатанной резьбой

Клин:
из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG400 - DIN 1693) покрытый внутри и снаружи вулканизированным эластомером

Направляющие клина:
из износостойкого пластика

Гайка клина
латунь

Шпиндель:
нержавеющая сталь

Аксессуары для задвижек (заказываются дополнительно):
Штурвал: арт. 7800
Штоки: фикс. длины №9000А, телескопич. №9500А
Коверы: фикс. длины № 1750, телескопич. №2050/№2051К
Адаптер для электропривода: 8630E2
Опорная плита: №3481, №3482
Наконечник штока: №2156, №2157, №2158
Удлинитель штока: №7820, №7825
Электропривод: №9920
Индикатор положения: №2170E2
Болты с гайками: №8810, №8830, №8840
Стойка HAWAK для задвижек: №9894, №9895
Межфланцевая прокладка: №3390, №3470.

Управление:
Штурвал
Редуктор
Электропривод

  Условный проход
DN (мм)
Давление Вид фланца Длина (мм) Вес (кг)

Задвижка клиновая "PN25" HAWLE (Хавле) тип 4010Е2 (короткая)

50 25 25 150 11.00
65 170 16.77
80 180 18.50
100 190 24.50
125 200 37.10
150 210 40.50
200 230 71.40



Задвижка клиновая фланцевая HAWLE Хавле с гладким проходным каналом 4010E2 Задвижка клиновая фланцевая HAWLE Хавле с гладким проходным каналом тип 4010E2



  Условный проход
DN (мм)
Давление Вид фланца Длина (мм) Вес (кг)

Задвижка клиновая "PN25" HAWLE (Хавле) тип 4710Е2 (длинная)

150 25 25 350 49.00
200 400 72.00
250 450 126.00
300 500 196.00

Задвижка клиновая фланцевая HAWLE Хавле с гладким проходным каналом 4710E2 Задвижка клиновая фланцевая HAWLE Хавле с гладким проходным каналом тип 4710E2
